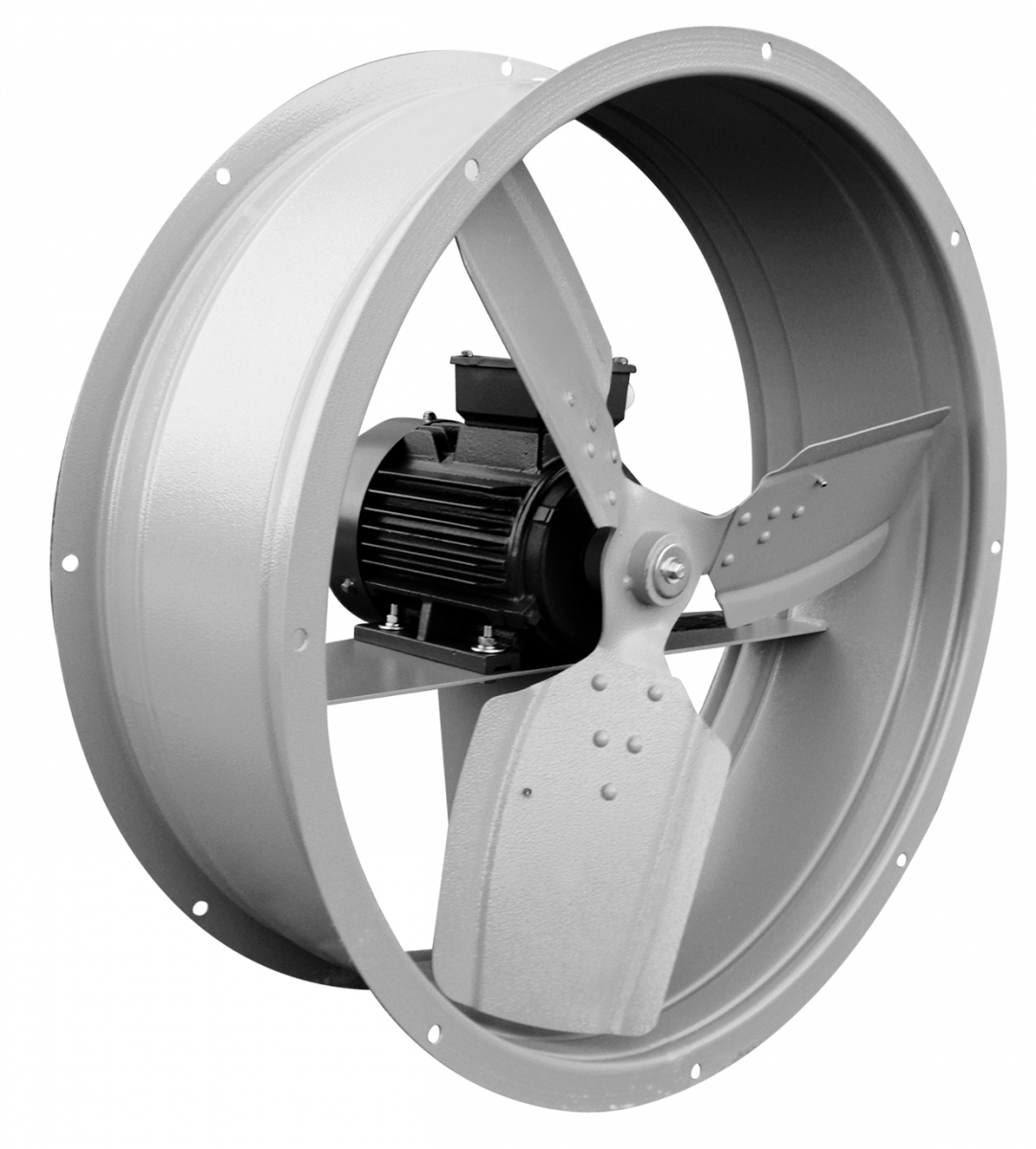

Осевые вентиляторы ВО 06-300

Технические характеристики Осевые вентиляторы ВО 06-300 №10,0

Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об./мин.	Производительность, 103 Х м3/ч	Полное давление, Па	Масса,  кг
112МА6	3	950	28,0-36,9	207-136	105,5

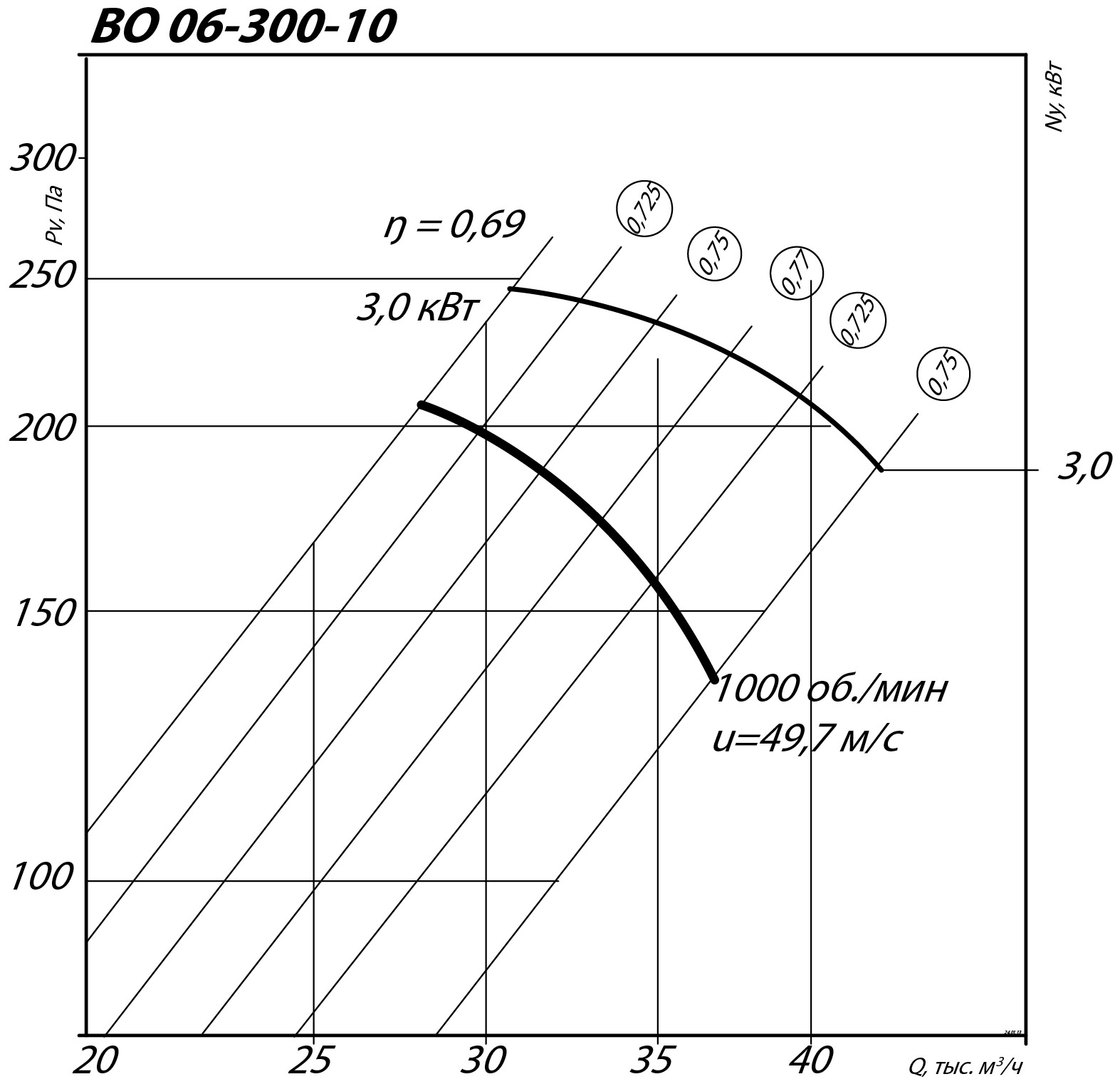

Аэродинамические характеристики осевого вентилятора ВО 06-300 №10

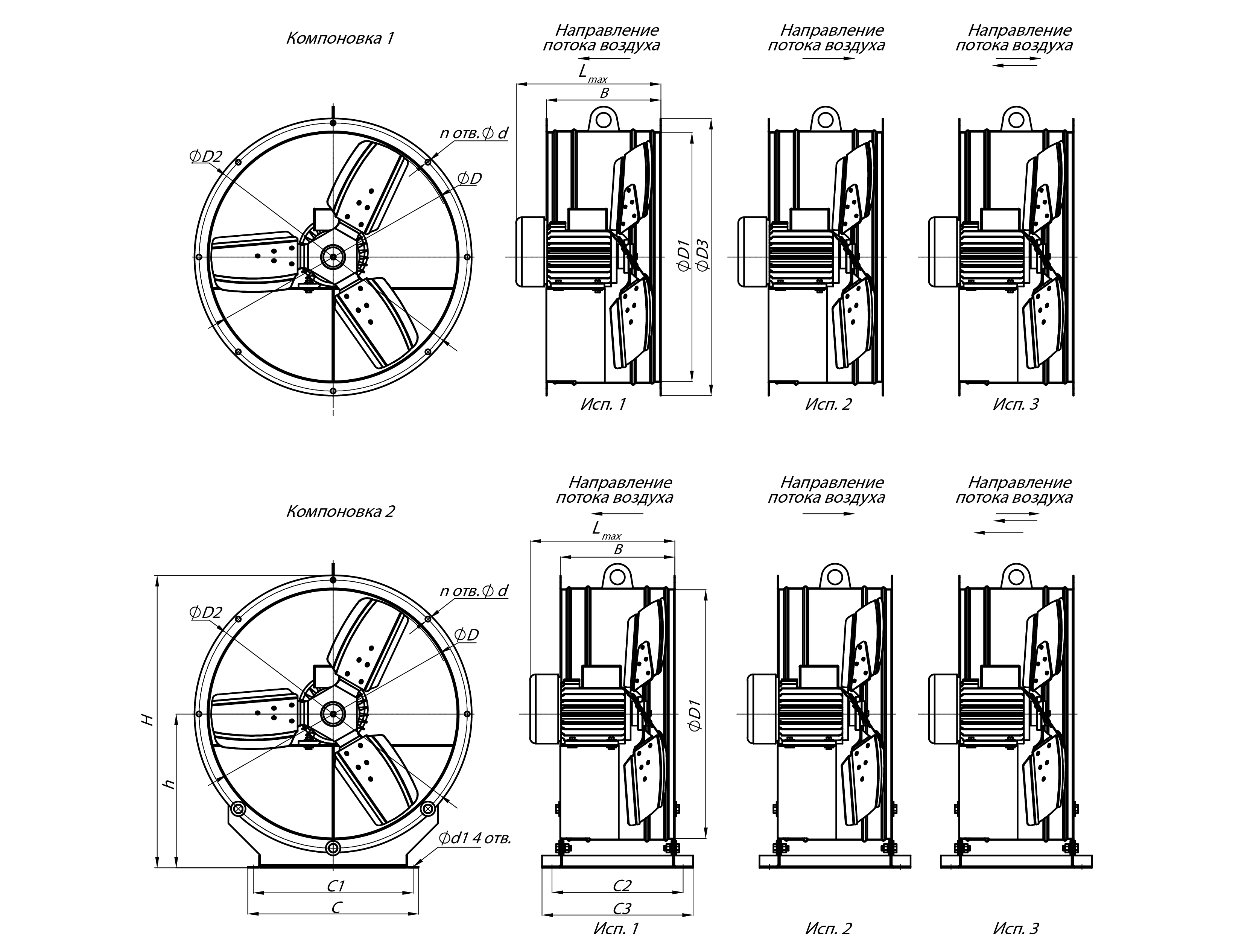

Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №10

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Диаметры					Размеры				Расстояния между отверстиями для крепления		Диаметры
D, мм	D1, мм	D2, мм	H, мм	h, мм	C, мм	C1, мм	C2, мм	C3, мм	Lmax, мм	B, мм	d, мм	d1, мм	n	Кол-во лопаток, шт.
1000	1024	1060	1140	595	945	900	330	390	575	400	11	17	16	5

Акустические характеристики осевого вентилятора ВО 06-300 №10

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	100	107	98	95	92	87	81	75	98

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора

Вентиляторы осевые низкого давления ВО 06-300

Вентиляторы осевые ВО 06-300 низкого давления могут работать в составе систем приточно-вытяжной канальной и бесканальной вентиляции (с сопротивлением не выше 350 Па), воздушного отопления и кондиционирования. Допускается эксплуатация вентиляторов ВО 06-300 в составе технологического оборудования, если условия эксплуатации не нарушают требования, установленные производителем, - сварочные и покрасочные участки, сушильные камеры, градирни, проветривание подвалов, тоннелей, гаражей, подземных парковок и др. Также применяются в составе отопительных агрегатов серии АО-2.

Рабочая среда – воздух, не содержащий взрыво- или пожароопасных компонентов, температурой от -40°С до +40°С.

Осевые вентиляторы ВО 06-300 отличаются простой и надежной конструкцией, высоким КПД при одновременно низком потреблении электроэнергии.

Вентиляторы осевые ВО 06-300 поставляются заказчику в полностью собранном виде в заводской упаковке. В конструкцию агрегата входят цилиндрический корпус, внутри которого размещено лопастное колесо и двигатель.

Корпус вентилятора ВО 06-300 выполнен в виде свальцованной цилиндрической обечайки, на торцах которой предусмотрены монтажные фланцы для подсоединения оборудования к воздуховодам вентиляционной магистрали.

Рабочее колесо клепаной конструкции в зависимости от типоразмера может насчитывать 3 или 5 лопастей (обычно правого направления).

Электрический двигатель асинхронного типа размещен соосно рабочему колесу, ступица которого напрессована на ротор привода.

В целях защиты от попадания посторонних предметов осевые вентиляторы с торца закрываются решеткой.

Осевые вентиляторы ВО 06-300 условия эксплуатации

Осевые вентиляторы ВО 06-300 допускаются к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающего воздуха от -40°С до +40°С. Допускаемые категории размещения оборудования – 2 и 3. Допускается работа агрегатов в сейсмологически неустойчивых регионах.
