Вентиляторы радиальные ВЦ 5-50

Заказать

Возможны дополнительные опции

Исполнение: Исполнение 1

Исполнение 1

Основные выпускаемые типоразмеры: 8,0

8,0

9,0

• Среднего давления
• Одностороннего всасывания
• Корпус – спиральный неповоротный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 10

Подробности

Вентилятор радиальный ВЦ 5-50 №8 среднего давления производится по ТУ 4861-001-85589750. Радиальный вентилятор ВЦ 5-50 №8 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность от 8600 м³/ч до 31200 м³/ч., предельная температура перемещаемой рабочей среды до +80°С. Вентиляторы используют для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа и назначения. Допускается использование на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-50-8).

Технические характеристики Радиальные вентиляторы ВЦ 5-50 №8,0 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м³					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип ЭД	Производи- тельность Q min, тыс. м³/ч	Производи-тельность Q max, тыс. м³/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1500	15,0	30,0	160S4	8,6	19,1	2200	2750	465	ДО-42	6	ВР 203	8
1500	18,5	36,3	160М4	8,6	31,2	1360	2750	485	ДО-42	6	ВР 203	8

*При изменении типа двигателя масса может меняться

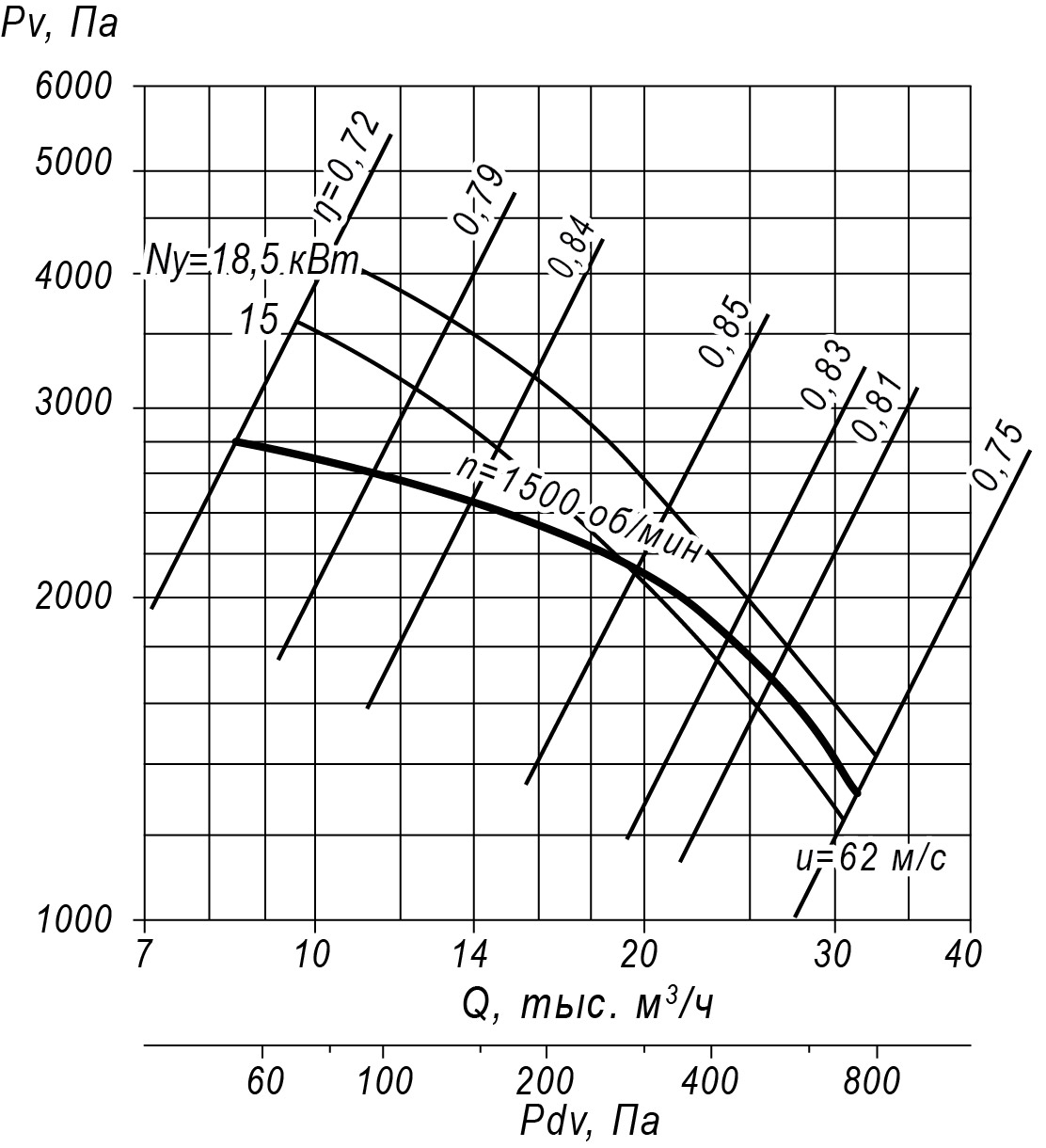

Аэродинамические характеристики радиального вентилятора ВЦ 5-50 №8, Исполнение 1

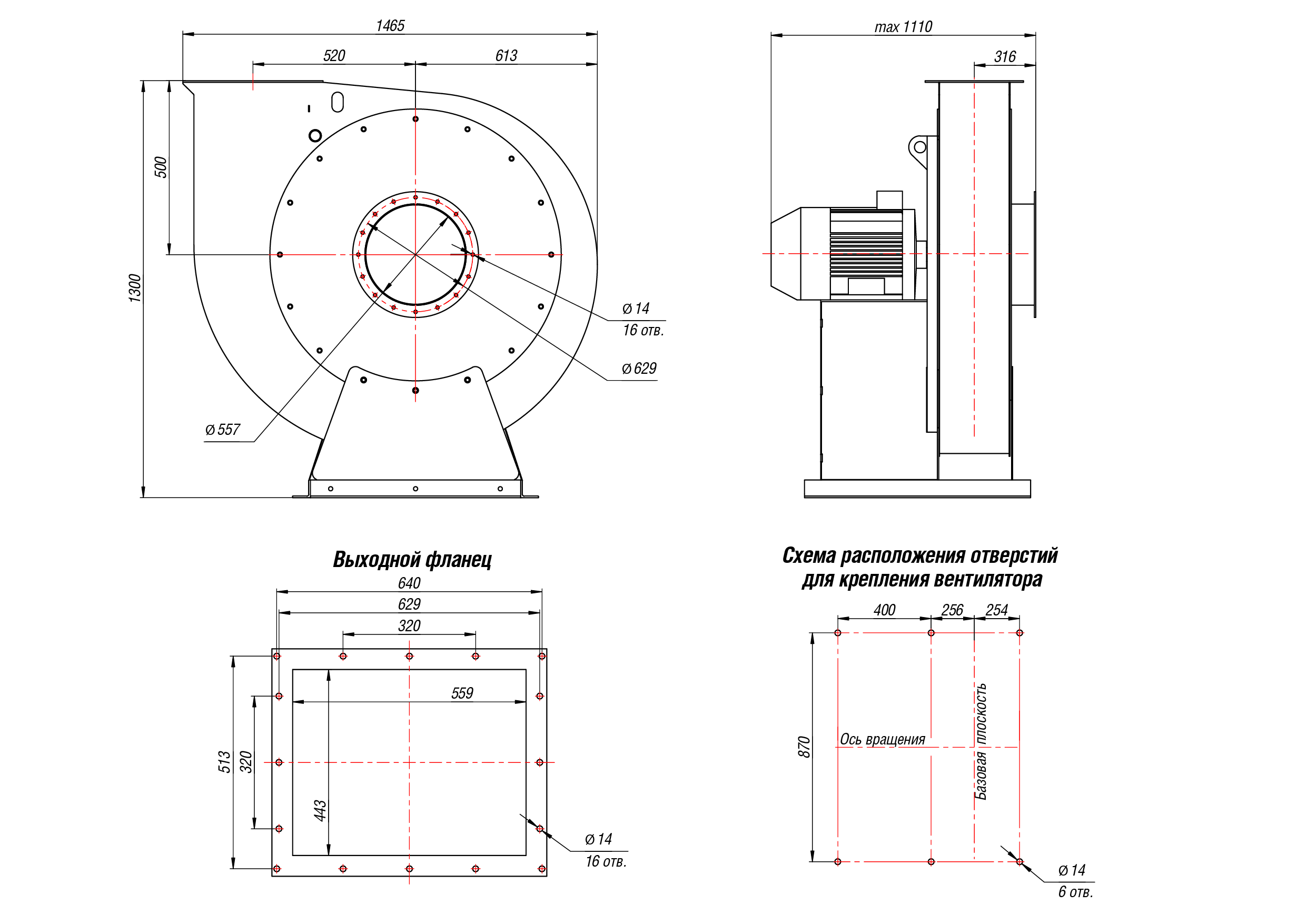

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-50 №8, Исполнение 1

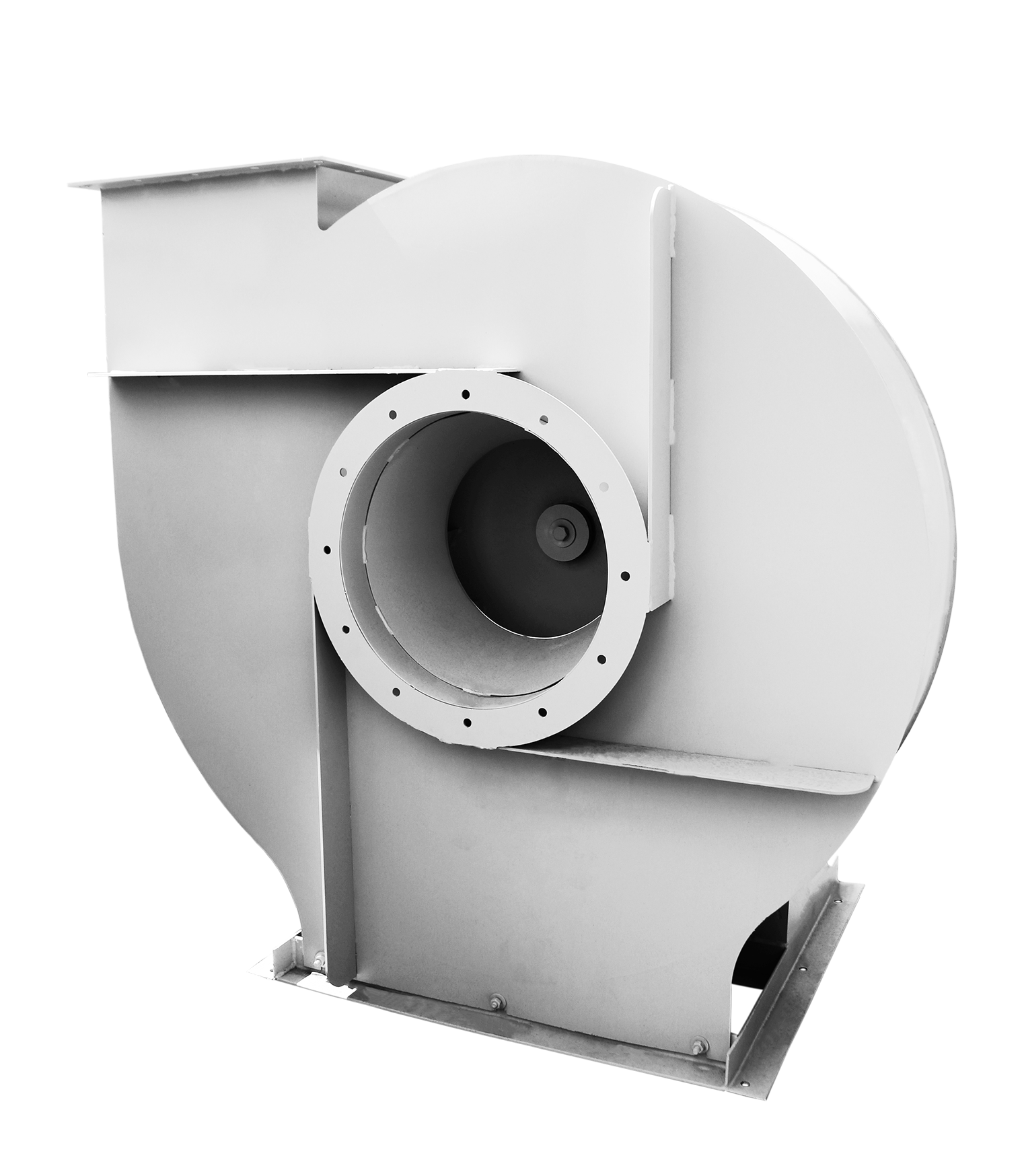

Радиальный вентилятор ВЦ 5-50 №8, Исполнение 1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВЦ 5-50 №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	90	93	101	100	97	96	91	85	103

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Радиальные вентиляторы среднего давления ВЦ 5-50

Вентиляторы радиальные ВЦ 5-50 способны развивать среднее давление при одностороннем всасывании рабочей среды. Основная сфера применения – общеобменные или местные канальные вентиляционные сети, системы воздушного отопления и кондиционирование. Возможно применение вентиляторов ВЦ 5-50 в составе линий пневматической транспортировки мелкодисперсных не абразивных материалов, а также на технологических линиях, где техпроцессом предусмотрено перемещение воздушных или химически нейтральных газовоздушных сред. Предельная температура перемещаемой рабочей среды для радиальных вентиляторов ВЦ 5-50 составляет +80°С при удельном содержании пыли и взвешенных частиц до 0,1 г/м.куб.

Конструктивные особенности вентилятора ВЦ 5-50

Вентиляторы радиальные ВЦ 5-50 относятся к группе стационарного оборудования и подлежат установке на жестком несущем основании (перекрытия из металлоконструкций или железобетонный фундамент). Спиралевидный кожух в форме «улитки» выполняется из тонколистовой конструкционной стали (для вентиляторов ВЦ 5-50 в общепромышленном исполнении). Корпус не имеет возможности проворачиваться относительно опорной плоскости (выходной патрубок «смотрит» вверх). Для придания устойчивости на наружных поверхностях корпуса предусмотрены дополнительные ребра жесткости. Входной и выходной патрубки вентилятора радиального ВЦ 5-50 имеют фланцы с отверстиями для подключения к воздуховодам вентиляционной сети. Функцию привода выполняет асинхронный электродвигатель, смонтированный соосно крыльчатке, которая размещена внутри корпуса-«улитки». Рабочее колесо с 10-ю загнутыми назад лопатками насажено непосредственно на ротор электродвигателя (компоновочная схема №1). В дополнительную комплектацию вентиляторов радиальных ВЦ 5-50 среднего давления могут быть включены виброизоляционные опоры и гибкие вставки. Для защиты оборудования от коррозии на наружные поверхности нанесено износостойкое лакокрасочное покрытие.

Радиальные вентиляторы ВЦ 5-50 условия эксплуатации

Вентиляторы радиальные ВЦ 5-50 могут эксплуатироваться при температуре окружающей среды от -40°С до +40°С в климатических условиях У и Т по ГОСТ 15150. Категория размещения – 3 и 2. Если двигатель защищен от солнечного излучения и атмосферных осадков, допускается эксплуатация по первой категории размещения. Заводом-изготовителем выпускаются радиальные вентиляторы ВЦ 5-50 в двух типоразмерах. Базовое исполнение – общепромышленное, но также возможно заказать и купить вентилятор ВЦ 5-50 в коррозионностойком и/или взрывозащищенном исполнении.

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленные, материал - углеродистая сталь
К1	Коррозионностойкие, материал – нержавеющая сталь
В	Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь
ВК1	Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь
