Вентиляторы радиальные ВЦ 5-45
Исполнение: Исполнение 1
Исполнение 1
Основные выпускаемые типоразмеры: 4,25
4,25
8,0
8,5
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентилятор радиальный ВЦ 5-45 №4,25 среднего давления производится по ТУ 4861-001-85589750. Радиальный вентилятор ВЦ 5-45 №4,25 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность от 1200 м³/ч до 5000 м³/ч., предельная температура перемещаемой рабочей среды до +80°С. Вентиляторы используют для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа и назначения. Допускается использование на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-45-4,25).
Вентиляторы радиальные ВЦ 5-45
Технические характеристики Радиальные вентиляторы ВЦ 5-45 №4,25 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||||||||
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса, кг | Марка | Количество в комплекте | Марка | Количество в комплекте | ||||||
| 3000 | 4,0 | 8,2 | 100S2 | 1,2 | 5,0 | 1700 | 2700 | 125 | ДО-41 | 4 | ВР 202 | 6 | ||||||

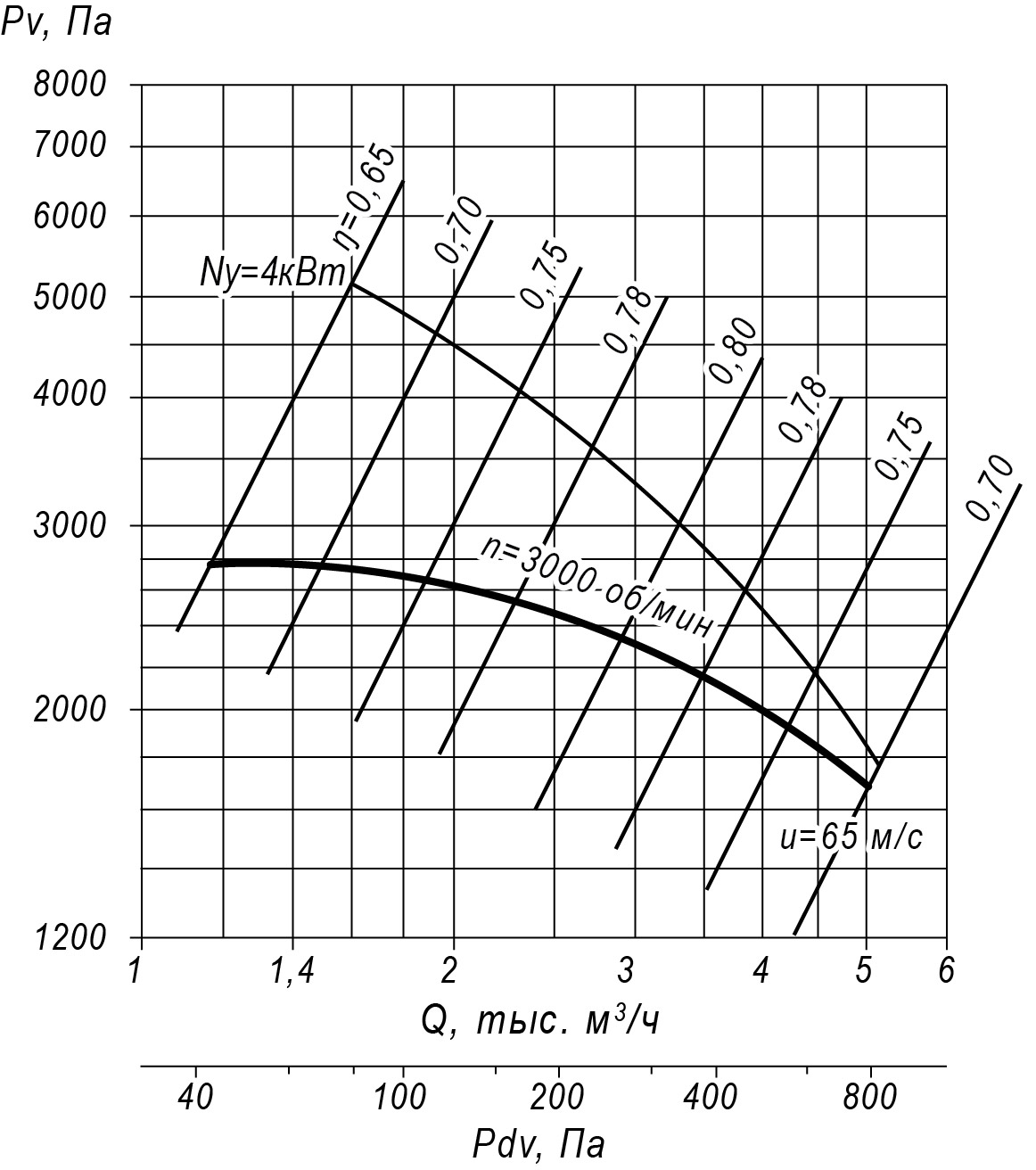

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 №4,25, Исполнение 1

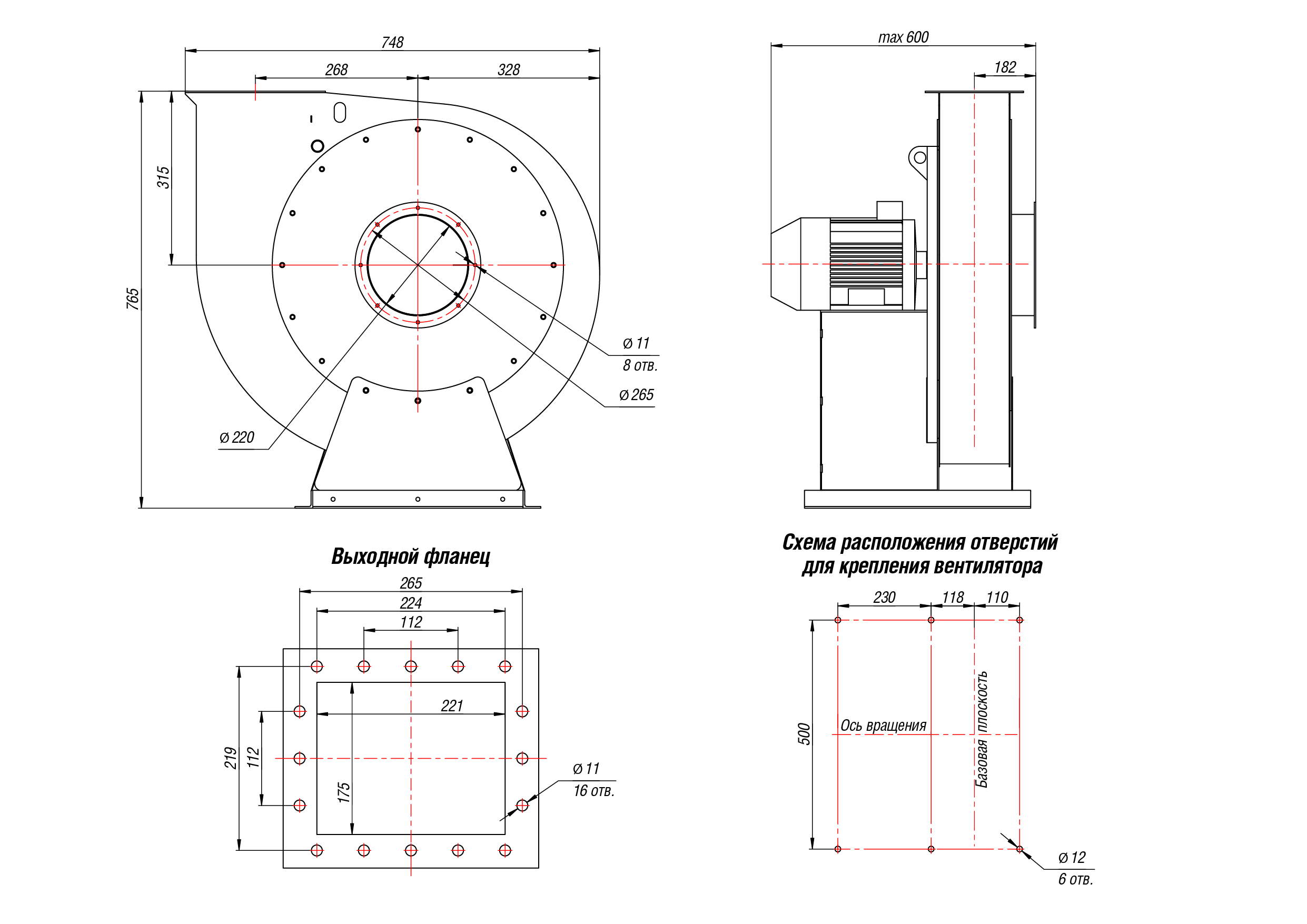

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-45 №4,25, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-45 №4,25, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 86 | 88 | 92 | 94 | 91 | 89 | 85 | 81 | 96 |
Радиальные вентиляторы среднего давления ВЦ 5-45
Вентиляторы радиальные ВЦ 5-45 могут эксплуатироваться в составе канальных вентиляционных сетей приточного и вытяжного типа, в системах воздушного отопления или кондиционирования помещений промышленного, общественного и административного значения. Допускается эксплуатация вентиляторов ВЦ 5-45 на пневмотранспортных линиях для перемещения мелкодисперсных сыпучих материалов, а также в других технологических процессах, где требуется перемещение воздуха или не агрессивных газовоздушных смесей температурой до +80°С. Предельное значение концентрации взвешенной пыли и мелкодисперсных включений составляет 0,1 г/м.куб.Конструктивные особенности вентилятора ВЦ 5-45

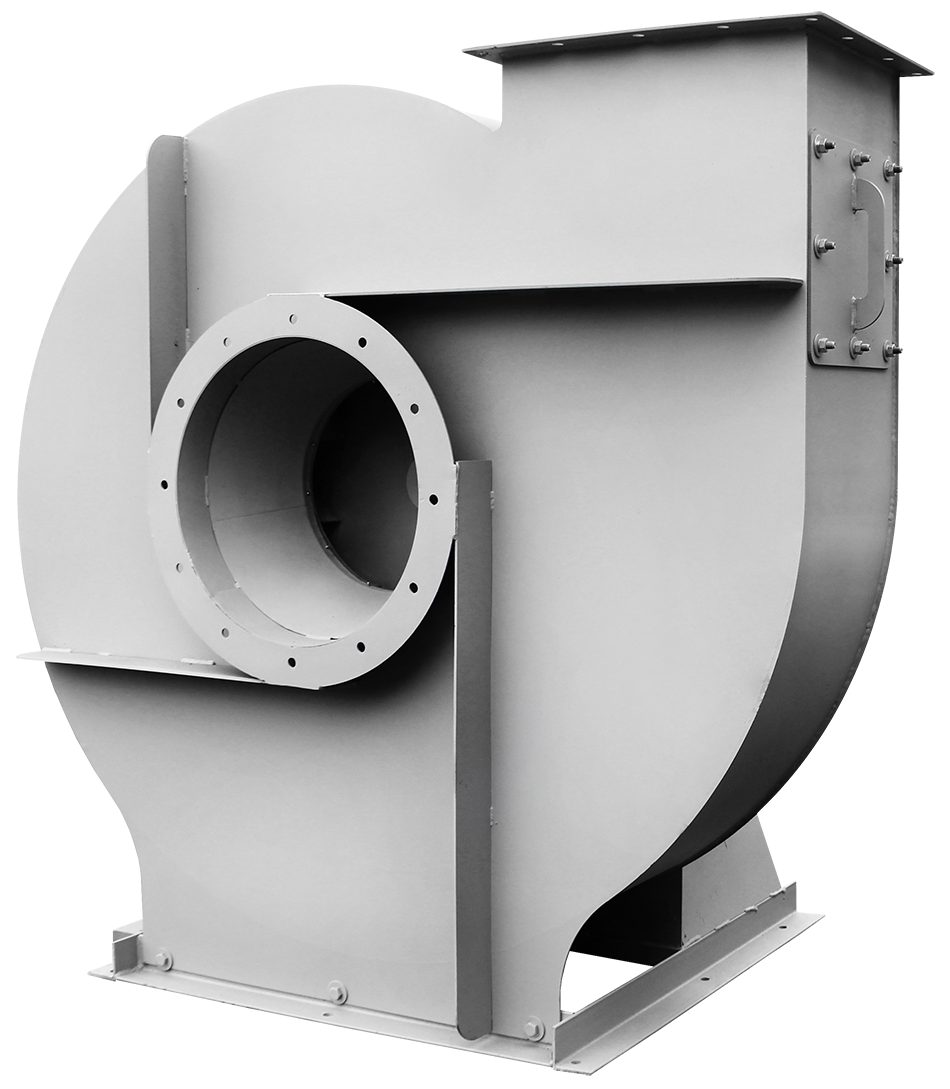

Вентиляторы радиальные ВЦ 5-45 относятся к стационарному оборудованию и подлежат установке на жестком основании с достаточной несущей способностью (железобетонный фундамент, металлоконструкции перекрытий). Корпус вентилятора ВЦ 5-45 представляет собой спиралевидный кожух из тонколистовой низкоуглеродистой стали (в общепромышленном исполнении). На корпусе имеется два фланцевых патрубка: круглый входной и прямоугольный выходной (направлен вертикально вверх). Корпус жестко приварен к опорной раме и не имеет возможности осевого проворота. Для дополнительной жесткости «улитки» предусмотрены ребра. В качестве привода выступает асинхронный электродвигатель. Рабочее колесо насажено непосредственно на ротор двигателя (схема компоновки №1). В дополнительную комплектацию вентилятора радиального ВЦ 5-45 могут быть включены специальные виброизоляторы и гибкие вставки для подключения к воздуховодам. В качестве антикоррозионной защиты наружные поверхности вентилятора ВЦ 5-45 покрыты износостойким лакокрасочным материалом.Радиальные вентиляторы ВЦ 5-45 условия эксплуатации
Оборудование предназначено для работы в условиях У и Т согласно ГОСТ 15150. Рабочий температурный диапазон для вентиляторов радиальных ВЦ 5-45 составляет -40°С…+40°С. Категория размещения – 2 и 3. Возможно размещение вентагрегата по первой категории, если двигатель гарантировано защищен от солнечных лучей и атмосферных осадков. Вентиляторы радиальные ВЦ 5-45 производятся заводом-изготовителем в 3-х стандартных типоразмерах. Можно купить вентилятор ВЦ 5-45 в общепромышленном исполнении, коррозионностойки или взрывозащищенный (либо в комбинации специсполнений).Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленные, материал - углеродистая сталь |
| К1 | Коррозионностойкие, материал – нержавеющая сталь |
| В | Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь |
