Вентиляторы радиальные ВЦ 4-75

Радиальные вентиляторы низкого давления ВЦ 4-75

Вентиляторы радиальные ВЦ 4-75 подлежат эксплуатации в системах местной или общеобменной вентиляции, а также в системах воздушного отопления помещений и зданий различного значения: производственных, складских, мастерских и др. Радиальные вентиляторы ВЦ 4-75 низкого давления одностороннего всасывания могут работать как самостоятельная единица оборудования, так и в составе канальной вентсети.
Рабочая среда – предварительно очищенный воздух или смесь воздуха с химически нейтральными газами, запыленность которых не превышает 0,1 г/м.куб. Верхний температурный предел для вентиляторов ВЦ 4-75 составляет +80°С (общепромышленное исполнение) или +200С (в теплостойком варианте).

Конструктивные особенности вентилятора

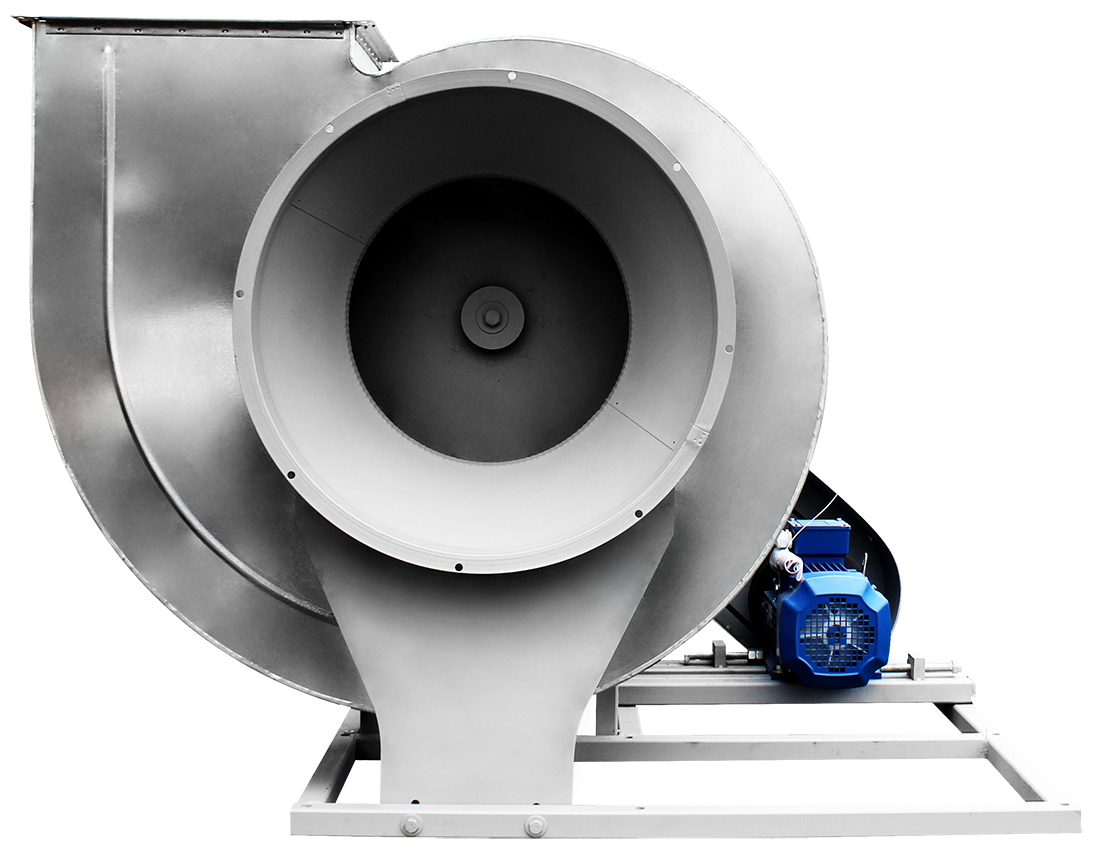

Радиальные вентиляторы ВЦ 4-75 поставляются потребителю в полностью собранном и готовом к монтажу виде. К основным элементам конструкции можно отнести:
- сварную станину, выполняющую функцию опорной части;
- спиральный кожух по типу «улитка»;
- рабочее колесо (насчитывает 12-ть загнутых назад лопастей);
- электропривод.
Вентилятор ВЦ 4-75 монтируется на жестком основании, к которому крепится посредством анкерных болтов. Для снижения вибрационных нагрузок можно использовать специальные виброизоляционные опоры. Кожух-корпус вентилятора радиального ВЦ 4-75 в общепромышленном исполнении изготавливается из тонколистовой низкоуглеродистой стали и может быть развернут при монтажных работах на удобный для подсоединения выходного воздуховода угол (с шагом 45 градусов).
В качестве привода используется асинхронный двигатель, который может размещаться соосно рабочему колесу или на станине. Во втором случае крутящий момент передается посредством ременной передачи, которая в целях безопасности закрывается съемным кожухом.
Все элементы конструкции имеют защитное лакокрасочное покрытие на основе двухкомпонентных износостойких материалов.

Радиальные вентиляторы ВЦ 4-75 условия эксплуатации

Климатическое исполнение вентиляторов радиальных ВЦ 4-75 соответствует У и Т по ГОСТ 15150. Категории размещения – 3, 2 или 1 (если привод защищен от солнечного излучения и осадков из атмосферы). Рабочая температура -40°С…+40°С.
Радиальные вентиляторы ВЦ 4-75 низкого давления выпускаются заводом-изготовителем в 10-ти стандартных типоразмерах. Для нормальных условий эксплуатации применяют агрегаты в общепромышленном исполнении. Также можно купить вентилятор радиальный ВЦ 4-75 в теплостойком, коррозионностойком или взрывозащищенном исполнении (либо в комбинации перечисленных вариантов).

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал – углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы
