• Среднего давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Лопатки рабочего колеса-загнутые вперед
• Количество лопаток рабочего колеса – 32
• Направление вращения – правое и левое

Вентилятор радиальный ВЦ 14-46 №2 среднего давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 14-46 №2 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 570 м³/ч до 2550 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВЦ 14-46-2 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД и низкий уровень шума. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.

Подробности

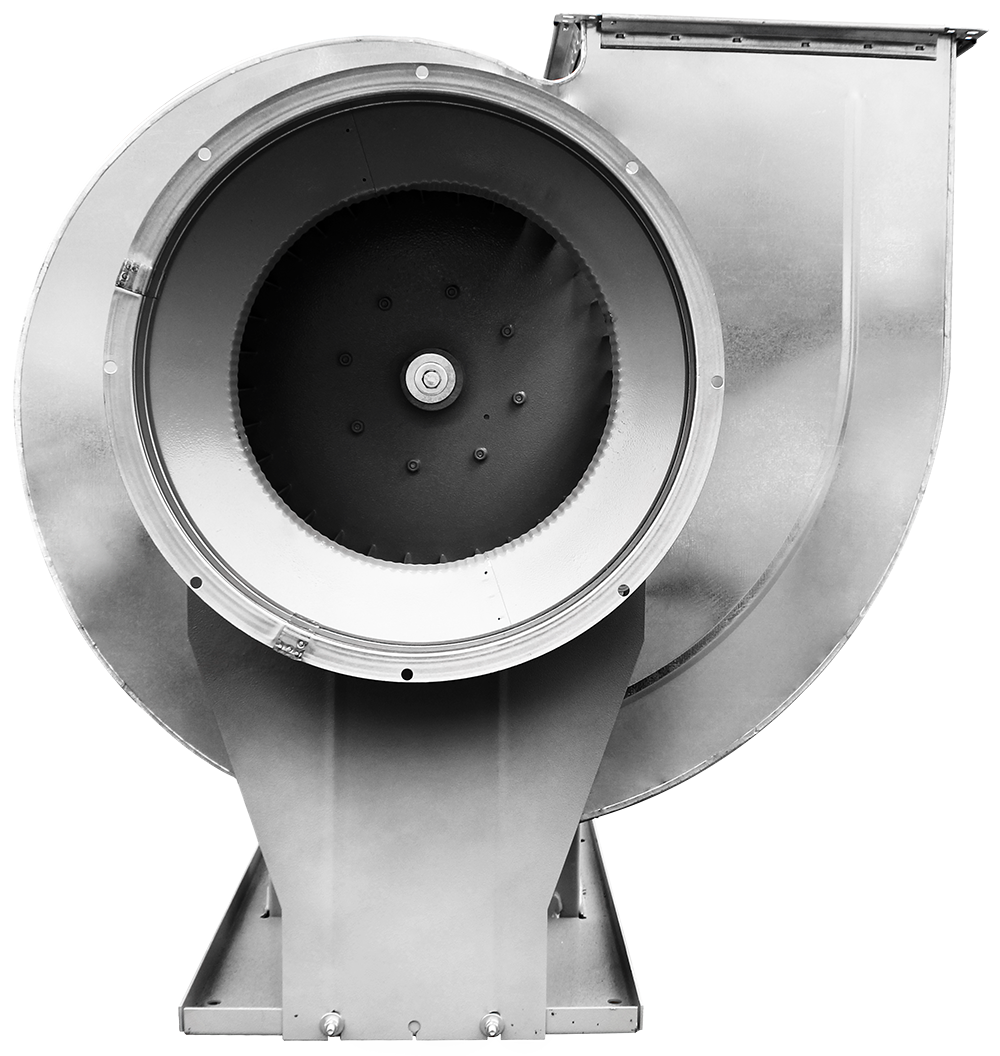

Вентилятор радиальный ВЦ 14-46 №10 среднего давления производится по ТУ 4861-001-85589750. Радиальный вентилятор ВЦ 14-46 №10 изготавливается по 5-ой конструктивной схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 10400 м³/ч до 94500 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВЦ 14-46-10 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД и низкий уровень шума. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.

Вентиляторы радиальные ВЦ 14-46

Заказать

Возможны дополнительные опции

Описание
Оплата
Доставка

Технические характеристики Радиальные вентиляторы ВЦ 14-46 №10,0 , исполнение 5

Электродвигатель			Параметры в рабочей зоне			Виброизоляторы
Частота вращения, об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса*, кг	Марка	Количество в комплекте
250	5,5	подбор	10,4 - 34,1	240 - 300	600 без ЭД	ДО-43	10
280	7,5	подбор	11,7 - 37,1	295 - 365
320	11	подбор	13,5 - 42,1	380 - 500
360	15	подбор	14,8 - 48,1	490 - 630
410	22	подбор	16,8 - 55,1	620 - 810
460	30	подбор	19,1 - 60,2	790 - 1040
520	45	подбор	22,1 - 69,1	1000 - 1280
570	55	подбор	23,5 - 75,1	1200 - 1600
630	75	подбор	26,1 - 84,3	1450 - 1950
700	110	подбор	28,4 - 94,5	1810 - 2420

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №10, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5, зависящие от положения корпуса

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5 (спец.), зависящие от положения корпуса

Акустические характеристики радиального вентилятора ВЦ 14-46 №10, Исполнение 5

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
570	102	103	107	109	105	101	96	88	113
630	103	104	108	110	106	102	97	89	114
700	105	106	110	112	108	104	99	81	116

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Радиальные вентиляторы среднего давления ВЦ 14-46

Вентиляторы центробежные ВЦ 14-46 развивают среднее аэродинамическое давление при одностороннем всасывании рабочей среды. Основное назначение находят при организации принудительного воздухообмена или воздушного отопления в зданиях и сооружениях различного значения: складских, производственных, общественных, административных и др.

Радиальные вентиляторы ВЦ 14-46 среднего давления могут эксплуатироваться как самостоятельная единица оборудования, так и в составе сложной вентиляционной сети с разветвленными воздуховодами. Также допускается применение вентиляторов центробежных ВЦ 14-46 в составе технологических установок, где технологией требуется перемещать воздух или неагрессивные газовоздушные среды.

Вентиляторы радиальные данной серии предназначены для работы с воздухом и нейтральными газовоздушными средами, содержание пыли и взвешенных частиц в которых не превышает 0,1 г/м.куб. Допустимый температурный режим:

- плюс 80°С для агрегатов общепромышленного исполнения;
- плюс 200°С для теплостойких.

Конструктивные особенности вентилятора ВЦ 14-46

В базовую комплектацию вентилятора центробежного ВЦ 14-46 среднего давления входят:

- опорная станина в виде металлоконструкции из стального проката;
- спирально-поворотный кожух из тонколистовой стали;
- рабочее колесо с 32-мя загнутыми вперед лопатками;
- электропривод, расположенный соосно рабочему колесу.

Вентилятор ВЦ 14-46 устанавливается на жестком несущем основании и фиксируется анкерным крепежом. Для снижения вибраций и шума могут быть применены специальные виброизоляционные пружинные или резиновые опоры.

Корпус при монтаже можно развернуть на удобный для подключения вытяжного воздуховода угол (шаг – 45 градусов).

В качестве антикоррозионной защиты элементов вентилятора ВЦ 14-46 в общепромышленном исполнении применяется износостойкие лакокрасочные материалы.

Радиальные вентиляторы ВЦ 14-46 условия эксплуатации

Центробежные вентиляторы ВЦ 14-46 подлежат эксплуатации в условиях умеренного и тропического климата по 3, 2 или 1 категории (требуется защита от атмосферных осадков и солнечных лучей). Температурный диапазон нормальной эксплуатации оборудования составляет -40°С…+40°С.
Серия центробежных вентиляторов ВЦ 14-46 насчитывает 9-ть стандартных типоразмеров. В общепромышленном исполнении проточная часть оборудования изготавливается из низкоуглеродистой конструкционной стали. Также можно купить вентилятор центробежный ВЦ 14-46 в специсполнении: теплостойкий (до +200°С), коррозионностойкий, взрывозащищенный или в комбинации перечисленных вариантов.

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал – углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы
