Вентиляторы радиальные ВР 86-77

Радиальные вентиляторы низкого давления ВР 86-77

Вентиляторы радиальные ВР 86-77 низкого давления одностороннего всасывания используются для организации принудительного воздухообмена в зданиях и помещениях промышленного, полупромышленного, административного и общественного значения. Могут использоваться как самостоятельная единица, так и в составе сложной канальной вентиляционной системы (местного или общеобменного назначения). В качестве рабочей среды выступает предварительно очищенный воздух или неагрессивные газовоздушные смеси, которые не содержат в своем составе химически активных примесей, взрыво- или пожароопасных компонентов. Предельная рабочая температура вентиляторов радиальных ВР 86-77 составляет: - плюс 80°С – для оборудования в общепромышленном исполнении; - плюс 200°С – для вентиляторов ВР 86-77 в теплостойком исполнении. Максимально допустимое содержание взвешенной пыли в воздушном или газовоздушном потоке – 0,1 г/м.куб.

Конструктивные особенности вентилятора ВР 86-77

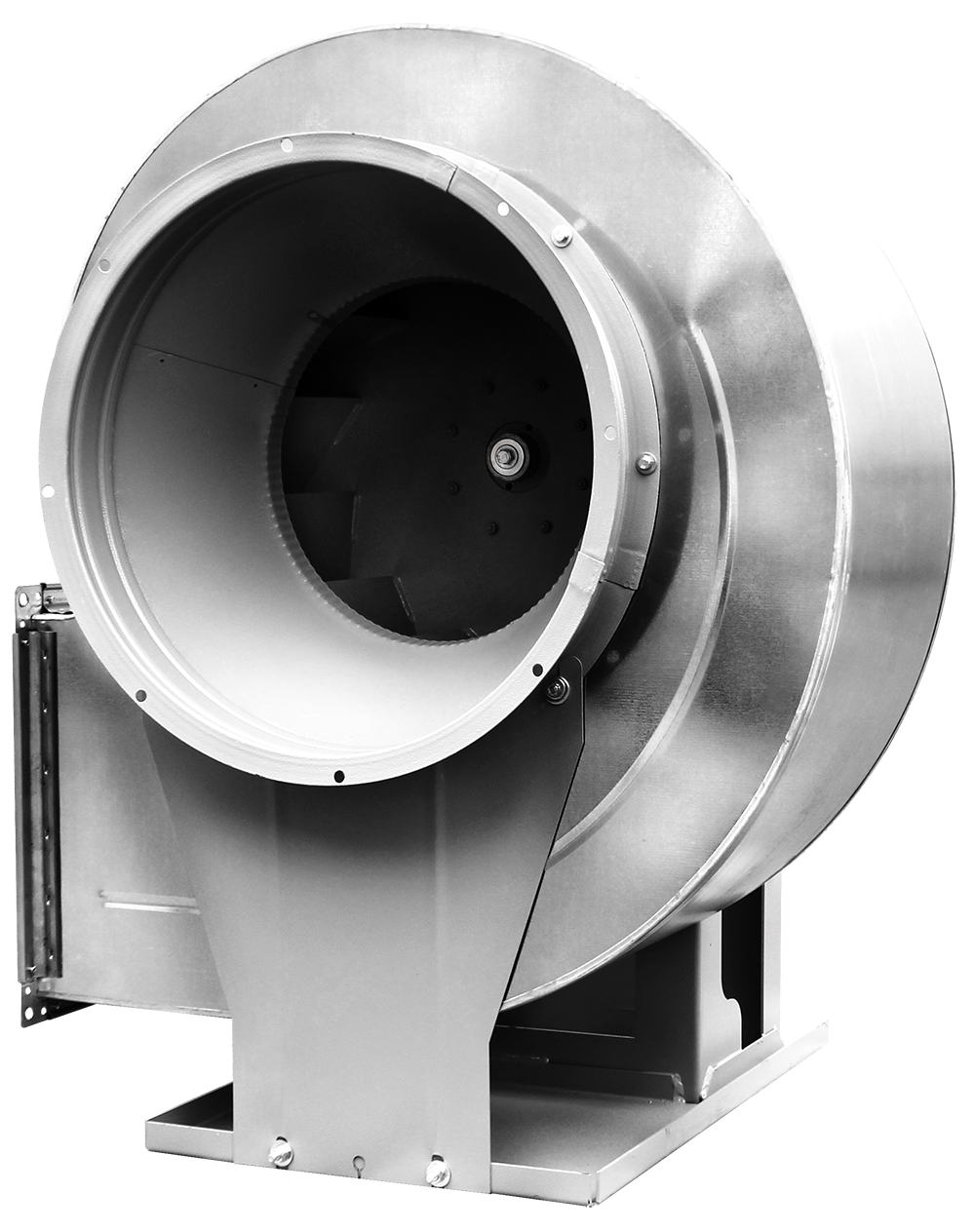

Вентилятор радиальный ВР 86-77 имеет классическую для подобных агрегатов компоновку и состоит из опорной станины, посредством которой крепится к несущему основанию, спиралевидного поворотного корпуса, рабочего колеса с 12-тью отогнутыми назад лопатками и электропривода.
В процессе работы двигатель и вращающееся колесо создают вибрационные нагрузки и генерируют шумы. Для снижения этих негативных явлений рекомендуется применять при монтаже оборудования на постоянном месте эксплуатации специальные виброизоляционные опоры или резиновые демпфирующие подкладки.
Радиальные вентиляторы ВР 86-77 низкого давления могут комплектоваться электроприводом в двух вариантах: рабочее колесо насаживается непосредственно на ротор двигателя, либо двигатель устанавливается на станине, а вращение передается посредством ременной передачи. Во втором случае агрегат имеет пассивную защиту в виде кожуха, закрывающего вращающиеся шкивы и ремень. По компоновке привода вентиляторы условно делятся на «правые» и «левые».
Корпус вентилятора ВР 86-77 в виде «улитки» имеет возможность проворачиваться относительно рамы, что упрощает его подсоединение к выходному воздуховоду.

Радиальные вентиляторы ВР 86-77 условия эксплуатации

Вентиляторы ВР 86-77 рассчитаны на эксплуатацию в условиях умеренного и тропического климата по кат. разм. 2 и 3 при температуре окружающего воздуха -40°С…+40°С (ГОСТ 15150). Допускается первая категория размещения, если электрочасть оборудования защищена от атмосферных осадков и прямого солнечного воздействия.

Вентиляторы радиальные ВР 86-77 низкого давления выпускаются в 10-ти типоразмерах. В базовом исполнении проточная часть изготавливается из низкоуглеродистой конструкционной стали. Возможен выпуск оборудования в спец исполнениях: теплостойкие, коррозионно-устойчивые и взрывозащищенные.

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал – углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы
