Вентиляторы радиальные ВР 300-45

Радиальные вентиляторы среднего давления ВР 300-45

Вентиляторы радиальные ВР 300-45 могут использоваться как самостоятельная единица вентоборудования, так и в составе сложных вентиляционных сетей общеобменного или местного назначения. Допускается эксплуатация оборудования в системах воздушного отопления и на производственных линиях, где техпроцессом предусмотрено перемещение предварительно очищенного воздуха или нейтральных газовоздушных сред. Вентиляторы ВР 300-45 развивают среднее аэродинамическое давление при одностороннем всасывании и эксплуатируются в промышленных цехах, мастерских, на участках дерево- и металлообработки, сварки, покраски и т.д. Также могут служить для организации принудительного воздухообмена в жилых, административных и общественных зданиях.
Максимально допустимая запыленность рабочей среды составляет 0,1 г/м.куб. при температуре +80°С (для агрегатов общепромышленного исполнения) или +200°С (для вентиляторов ВР 300-45 в теплостойком варианте).

Конструктивные особенности вентилятора ВР 300-45

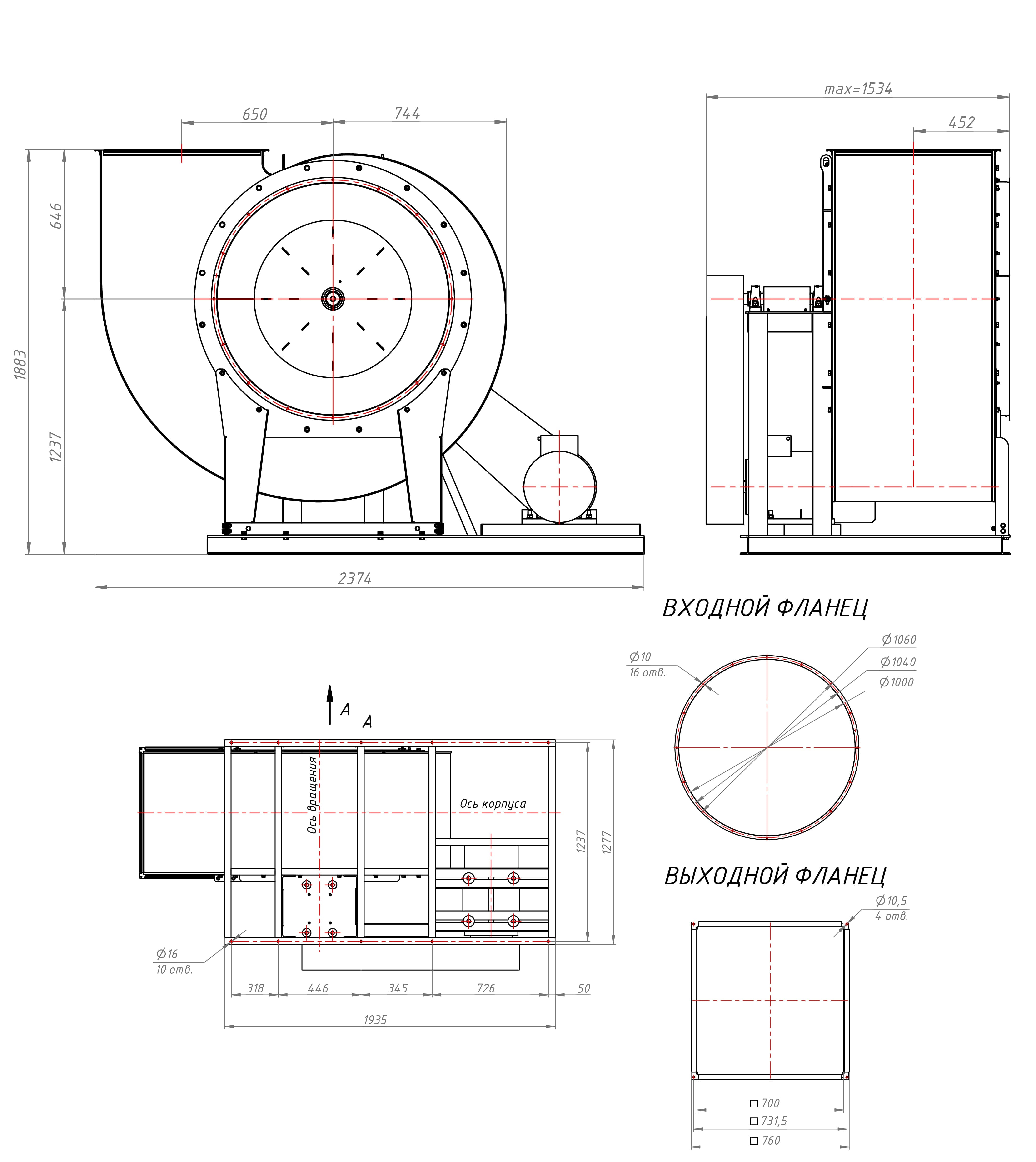

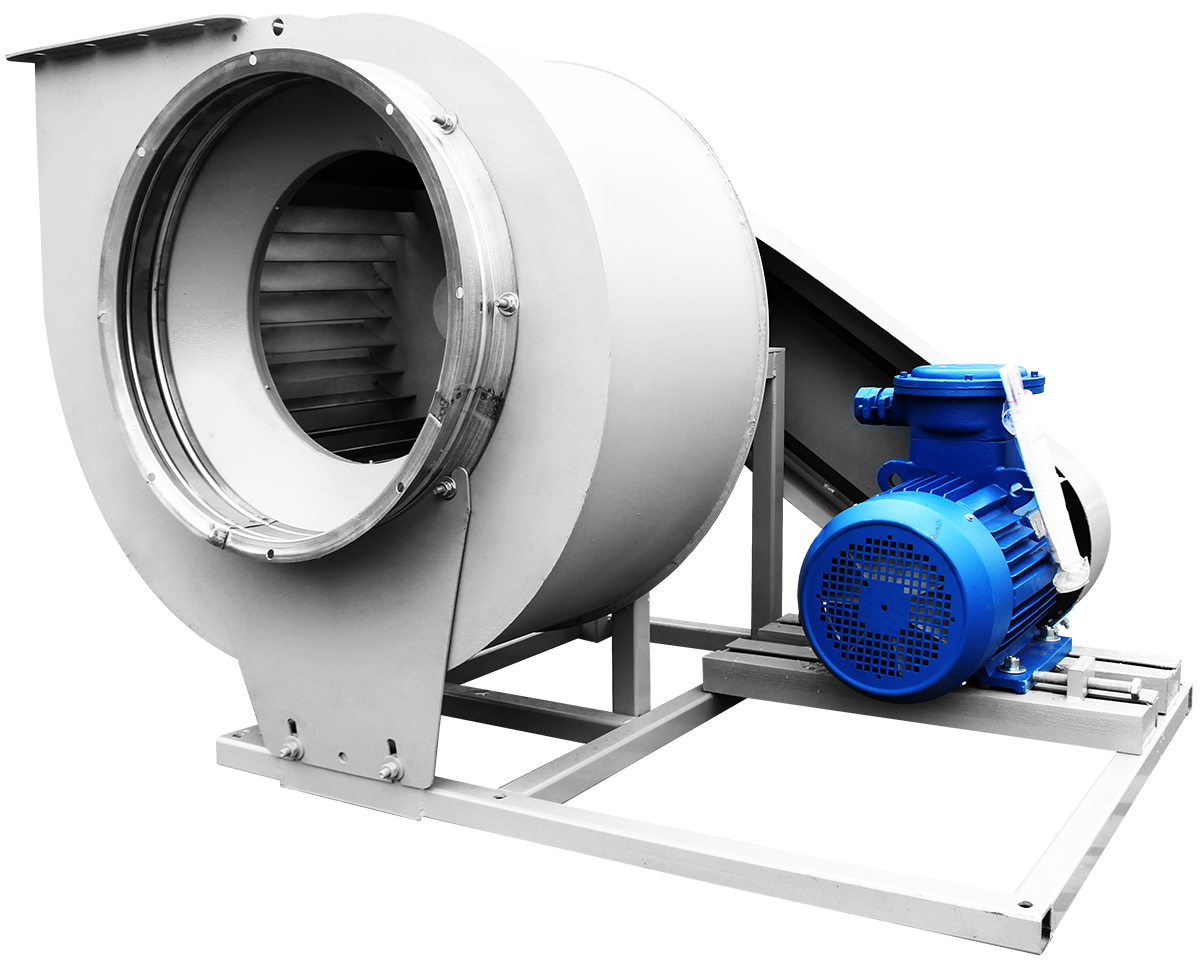

Вентиляторы ВР 300-45 поставляются заказчику в полностью собранном виде в заводской упаковке. На единой станине, сваренной из металлопроката, скомпонованы спиралевидный корпус-«улитка» с крыльчаткой и приводная часть.
Вентилятор радиальный ВР 300-45 среднего давления предназначен для установки на несущем основании с достаточной жесткостью. Фиксация производится путем затяжки анкерных болтов. При монтаже рекомендуется использовать специальные виброгасящие пружинные опоры или виброизоляторы из технической резины.

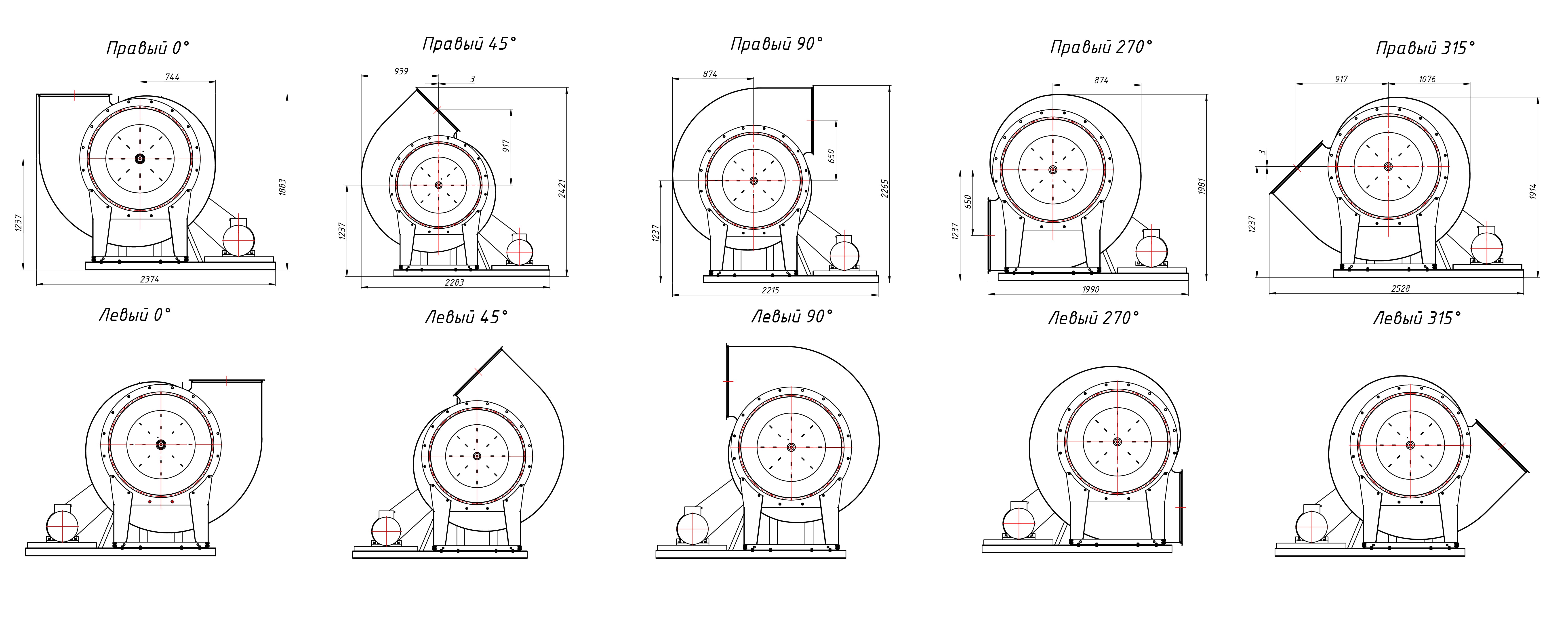

Спиральный корпус имеет возможность проворачиваться относительно опорной плоскости, что позволяет выставить его в максимально удобном положении по отношению к выхлопному воздуховоду.
Рабочее колесо с 32-мя загнутыми вперед лопатками получает крутящий момент от электропривода, который может располагаться:
- соосно крыльчатке (в этом случае колесо насажено непосредственно на ротор);
- на опорной станине (крутящий момент передается через клиноременную передачу, присутствует пассивная защита в виде съемного кожуха).

Радиальные вентиляторы ВР 300-45 условия эксплуатации

Радиальные вентиляторы ВР 300-45 могут применяться в климатических условиях У и Т по ГОСТ 15150. Допустимые категории размещения – 3, 2 и 1 (если электрочасть надежно защищена от осадков и солнечных лучей).
Температурный диапазон эксплуатации составляет -40°С…+40°С окружающей среды.
Серия вентиляторов радиальных ВР 300-45 среднего давления насчитывает 9-ть основных типоразмеров. В общепромышленном исполнении проточная часть изготавливается из конструкционной низкоуглеродистой стали. Также можно заказать и купить вентилятор радиальный ВР 300-45 любого типоразмера в теплостойком, коррозионностойком или взрывозащищенном исполнении (либо в комбинации перечисленных вариантов).

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал – углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы
