Вентиляторы радиальные ВР 280-46

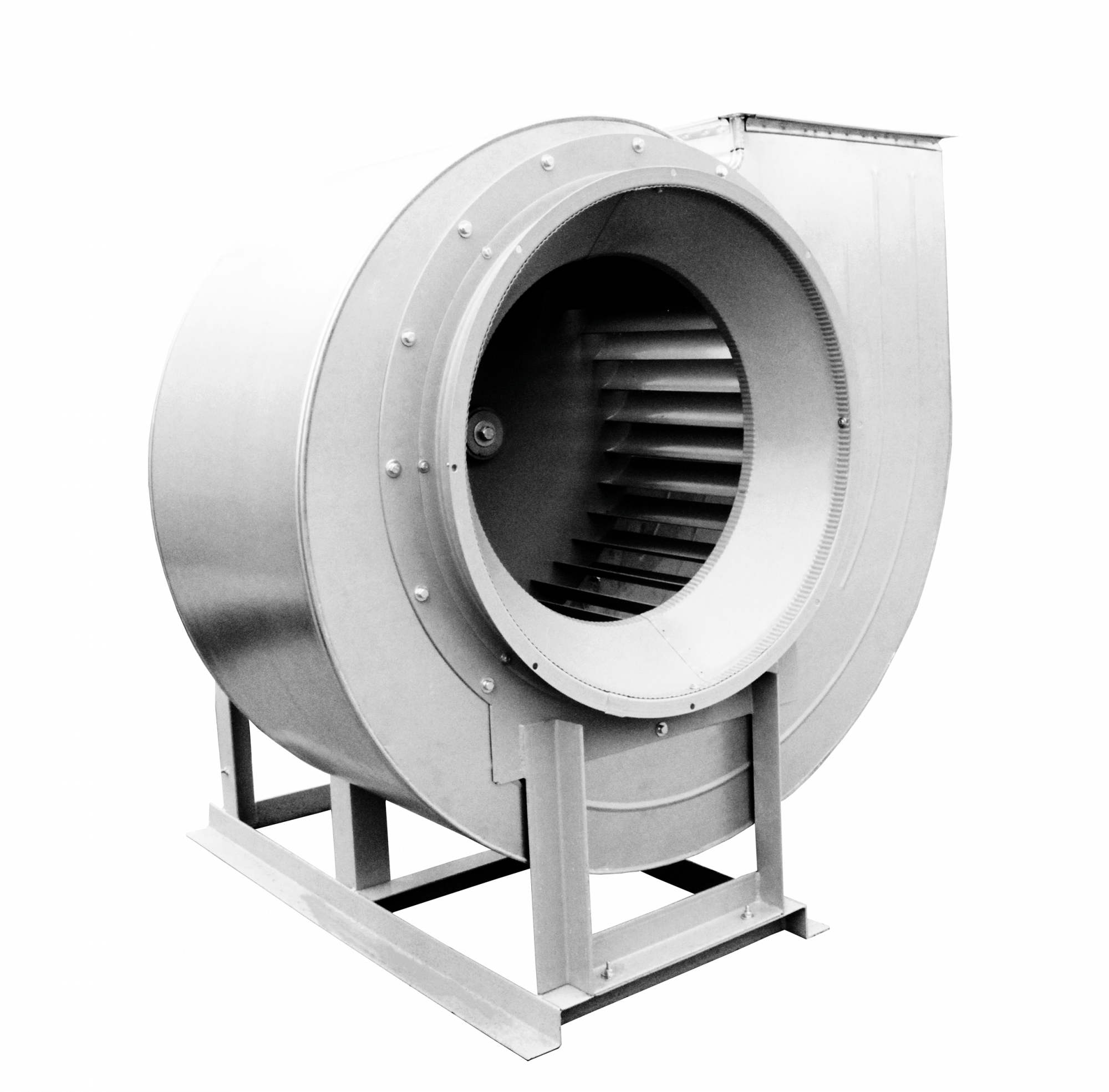

Радиальные вентиляторы среднего давления ВР 280-46

Вентиляторы радиальные ВР 280-46 способны развивать среднее аэродинамическое давление и работают по принципу одностороннего всасывания. Данный тип вентоборудования находит применение в системах принудительного воздухообеспечения и воздушного отопления промышленных, полупромышленных и административных зданий.
Рабочая среда – очищенный с помощью механических фильтров воздух или неагрессивные газовоздушные смеси. Предельная температура рабочей среды – плюс 80°С для вентиляторов ВР 280-46 общепромышленного исполнения и +120°С для теплостойких агрегатов.
Предельное содержание взвешенной пыли в воздухе для гарантированной работоспособности вентагрегатов данной серии составляет 0,1 г/м.куб.

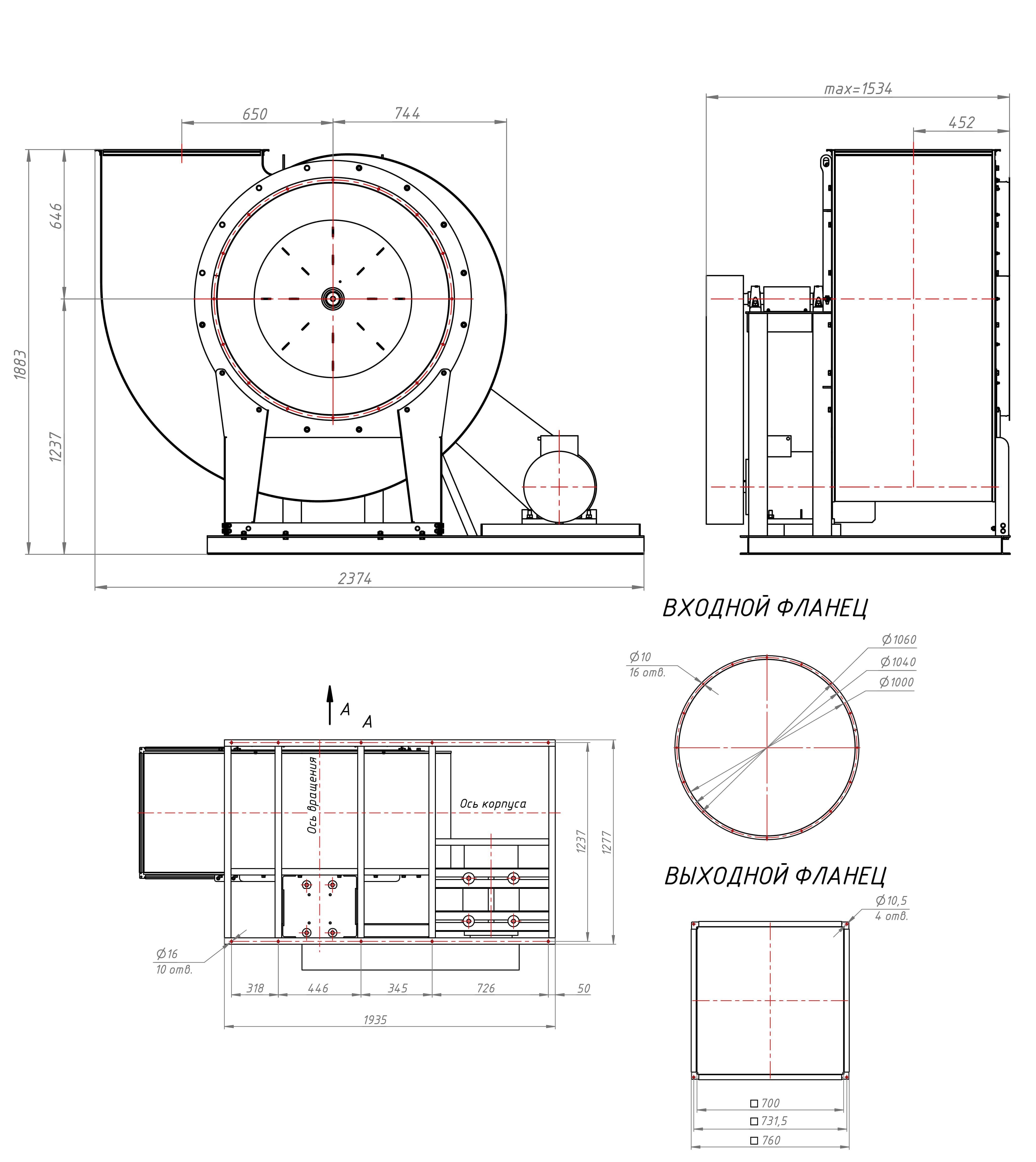

Конструктивные особенности вентилятора ВР 280-46

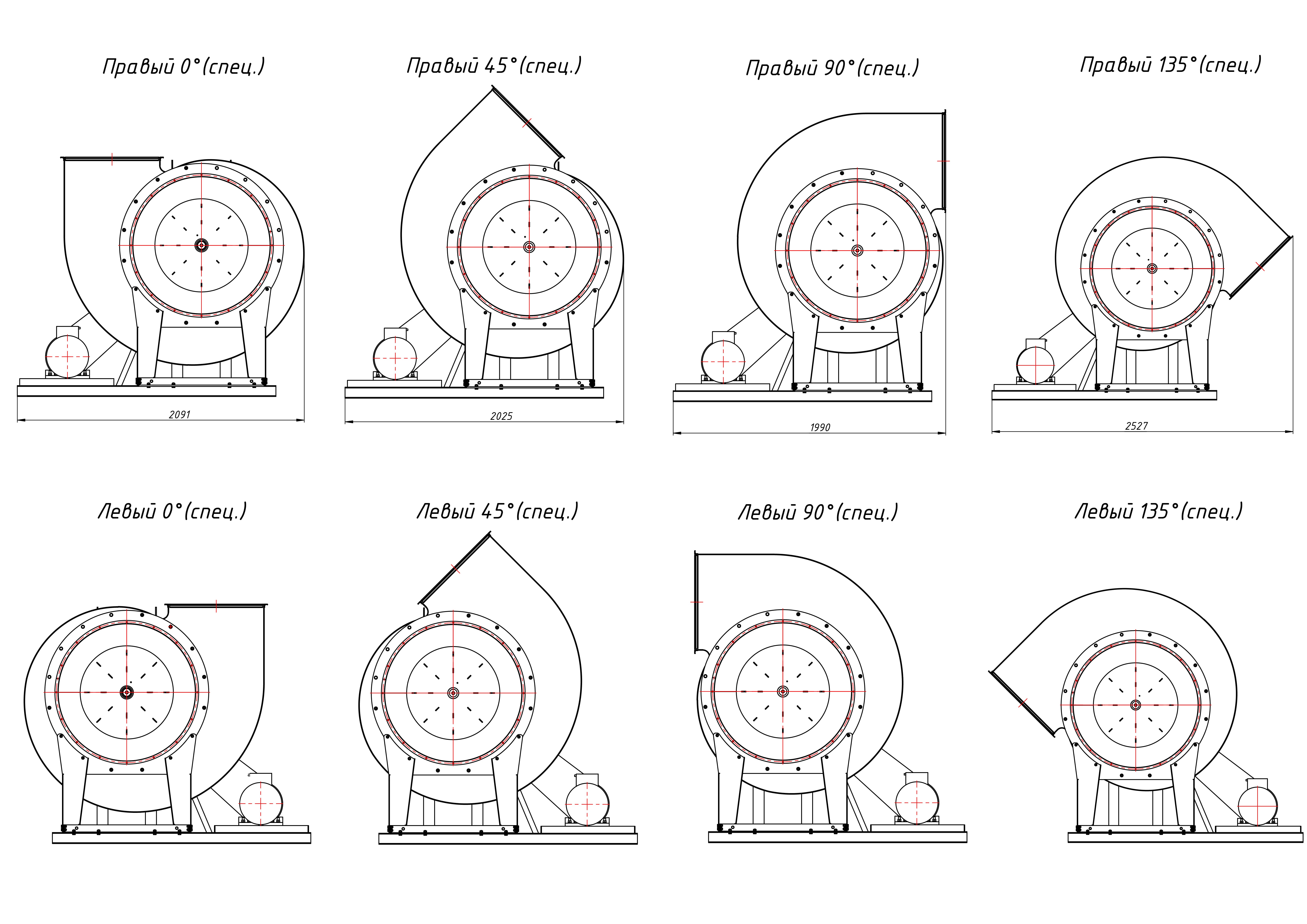

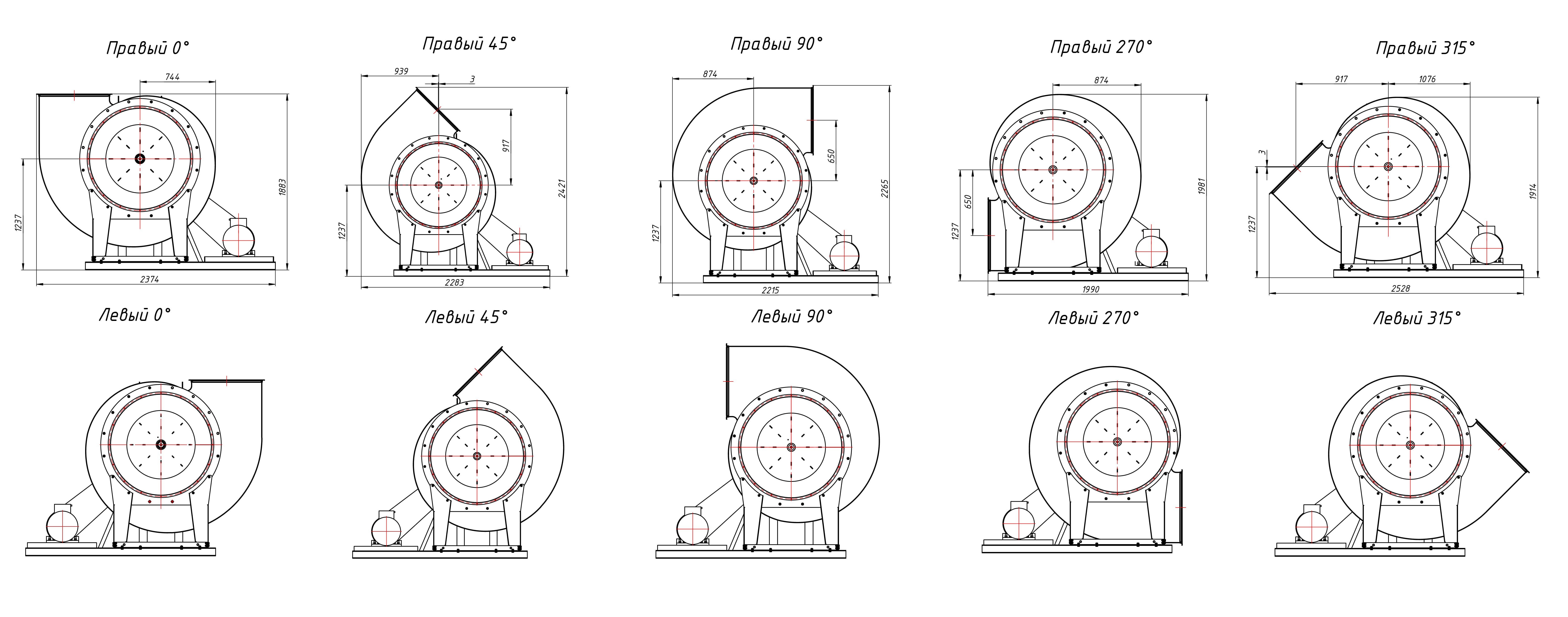

Все узлы и детали вентилятора радиального ВР 280-46 среднего давления скомпонованы на единой опорной станине, выполненной в виде сварной металлоконструкции. Функцию корпуса выполняет спиралевидный поворотный кожух из тонколистового металла. При монтаже корпус можно развернуть на удобный для подсоединения выходного воздуховода угол (шаг поворота – 45 градусов).
Внутри корпусной детали расположено рабочее колесо с 32-мя отогнутыми в сторону вращения лопатками. Вращающий момент от привода к крыльчатке может передаваться двумя способами в зависимости от схемы компоновки:
- колесо насажено непосредственно на ротор двигателя;
- двигатель установлен на раме, а крутящий момент передается через блоки и клиновые ремни (в этом случае агрегат комплектуется защитным кожухом).
Опорная станина при монтажных работах должна жестко крепиться на несущей поверхности посредством анкерных болтов. Для уменьшения шумов и вибраций рекомендуется дополнительно использовать виброизоляторы (не входят в базовый объем поставки вентилятора ВР 280-46 и приобретаются отдельно по усмотрению заказчика).

Вентиляторы радиальные ВР 280-46 условия эксплуатации

Радиальные вентиляторы ВР 280-46 рассчитаны на длительную бесперебойную работу в условиях климата У и Т по ГОСТ 15150 при температуре от -40°С до +40°С. Категория размещения – 2 и 3. Допускается размещение вентилятора ВР 280-46 по первой категории, если привод защищен от солнечных лучей и атмосферных осадков.
Номенклатурный ряд вентиляторов радиальных ВР 280-46 среднего давления насчитывает 9-ть типоразмеров. Базовое исполнение – общепромышленное, для нормальных условий эксплуатации. Также можно купить вентилятор ВР 280-46 в специсполнении: теплостойкий, коррозионностойкий или взрывозащищенный, либо же в комбинации перечисленных исполнений.

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал – углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы
