Осевые вентиляторы YWF

Технические характеристики Осевые вентиляторы YWF №200

Марка вентилятора	Напря-жение, В / частота, Гц	Фазность	Мощность, кВт	Ток, А	Частота вращения, об/мин	Макси-мальный расход вохдуха м3/ч	Конденсатор,  мкФ	Звуковое давление на расстоянии 1м,  дБ(А)	Макси- мальная температура перемещаемой среды, С°	Вес, кг	Схема электри-ческого подклю-чения
YWF2E-200 S/B	230 / 50	1	0,05	0,25	2500	790	2	52	60	2,5	А

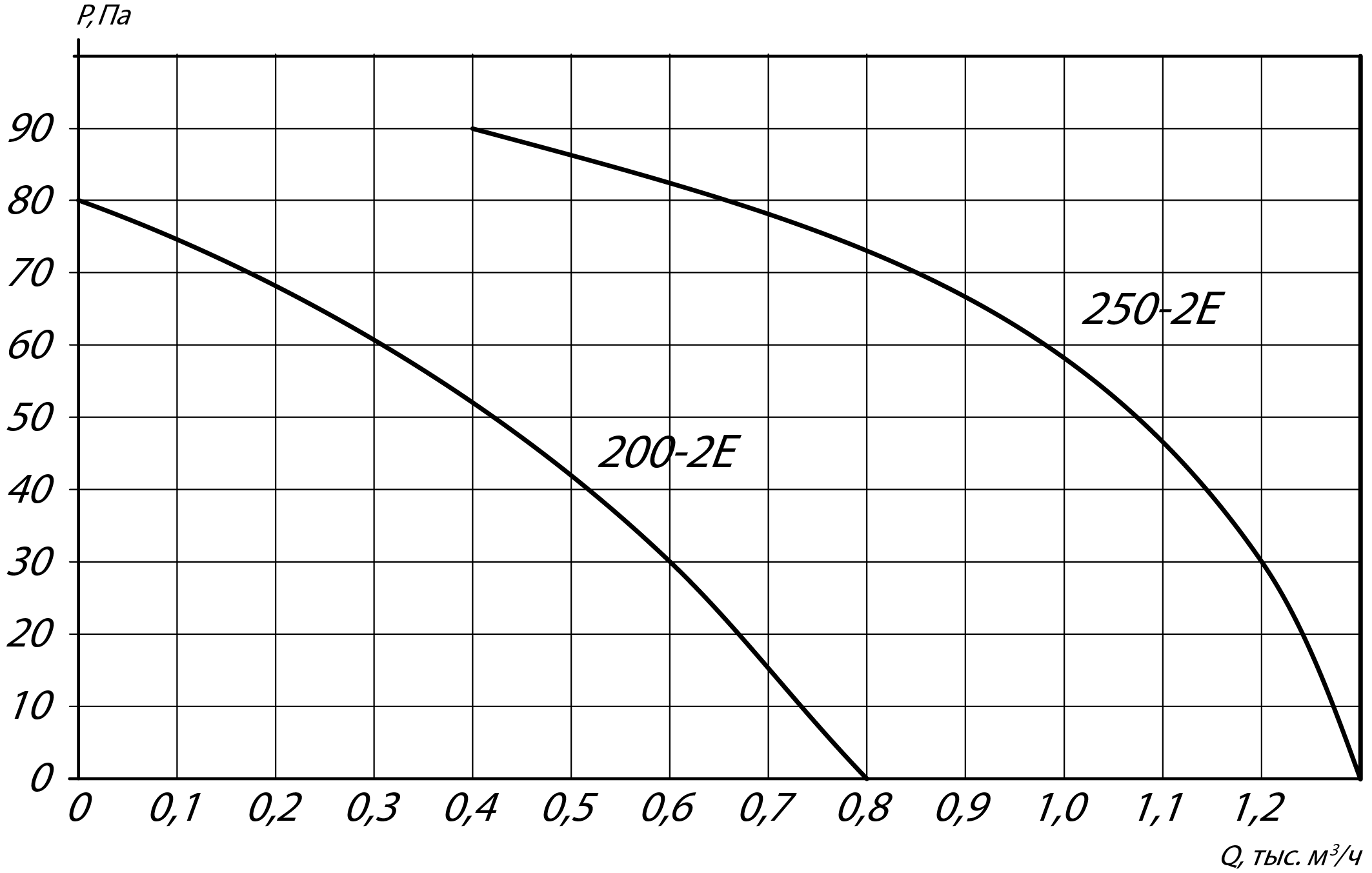

Аэродинамические характеристики осевого вентилятора YWF 200

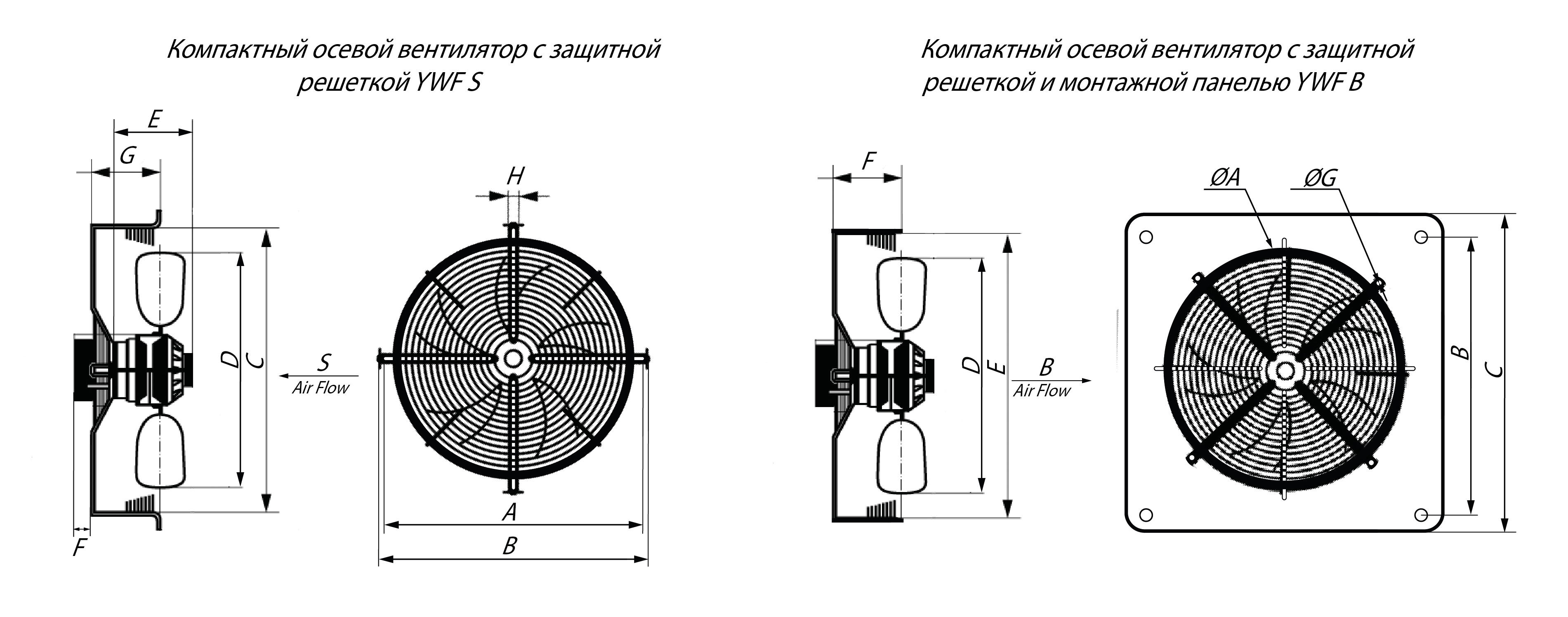

Габаритные и присоединительные размеры осевого вентилятора YWF 200

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Вентилятор	A	B	C	D	E	F	G	H
YWF S	270	285	230	200	66	54	50	7
YWF B	260	260	310	200	205	50	4M6	--

Компактные вентиляторы осевые YWF

Вентиляторы осевые YWF предназначены для организации принудительного воздухообмена в помещениях жилого, административного и общественного значения. Могут работать как на приток в помещение свежего воздуха извне, так и на утилизацию загрязненного воздуха.

Осевые вентиляторы YWF выгодно использовать в том случае, когда создание полноценной канальной вентиляционной системы экономически не целесообразно или технически невозможно. Также вентиляторы данной серии могут быть использованы в различных технологических установках: сушильные и покрасочные камеры, компрессорно-конденсаторные блоки, различные воздухоохладители, небольшие котельные и др.

К преимуществам вентиляторов осевых YWF можно отнести:

- компактность;
- хорошую производительность при относительно низком потреблении электроэнергии;
- простоту конструкции и установки;
- малошумность в работе;
- возможность длительной работы без отключения.

Осевые вентиляторы YWF поставляются заказчику в полностью собранном виде в заводской упаковке. Все, что требуется от потребителя, это смонтировать агрегат на месте эксплуатации и подвести электропитание.

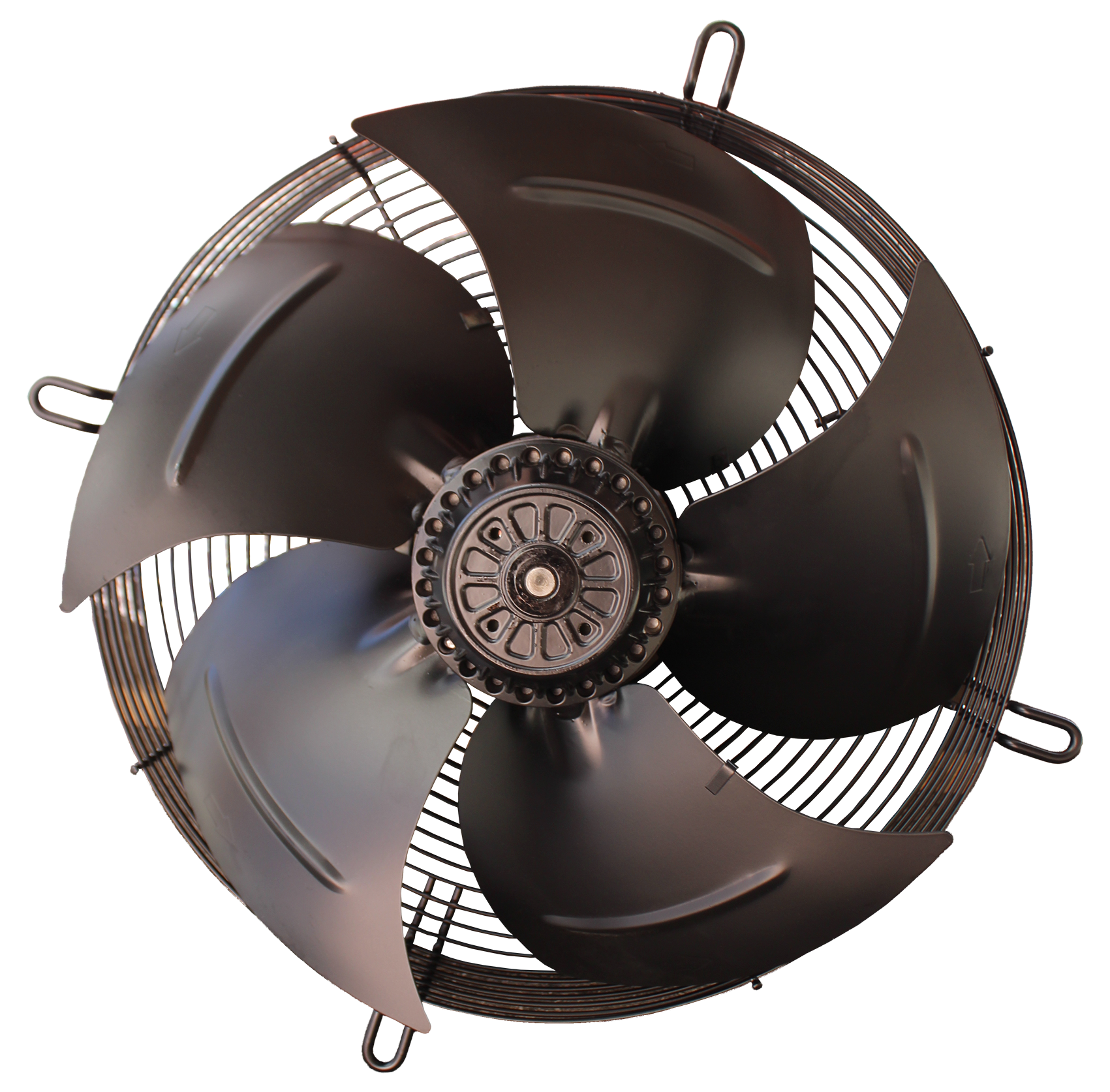

Корпус вентилятора YWF представляет собой проволочный каркас, с монтажными проушинами под анкерное крепление. Некоторые модели имеют металлический фланец квадратной формы с монтажными отверстиями. Обычно установка ведется в проем в перекрытии (возможно как внутреннее размещение, так и наружное).

Внутри корпуса заключено рабочее колесо с лопастями. Компактный привод вентилятора смонтирован соосно крыльчатке и в зависимости от типоразмера и исполнения может питаться от сети 220В или 380В.

Конструкцией вентилятора осевого YWF также предусмотрены термоконтакты, которые предохраняют агрегат от перегрева (путем аварийного выключения).

Осевые вентиляторы YWF условия эксплуатации

Диапазон рабочих температур, в котором гарантируется надежная и бесперебойная работа вентиляторов YWF, составляет от -30°С до +60°С при относительной влажности воздуха 80%. Категория размещения – 2 и 3. При условии защиты изделия от прямого солнечного излучения и атмосферных осадков разрешается выносить вентиляторы осевые YWF на наружные стены зданий.
