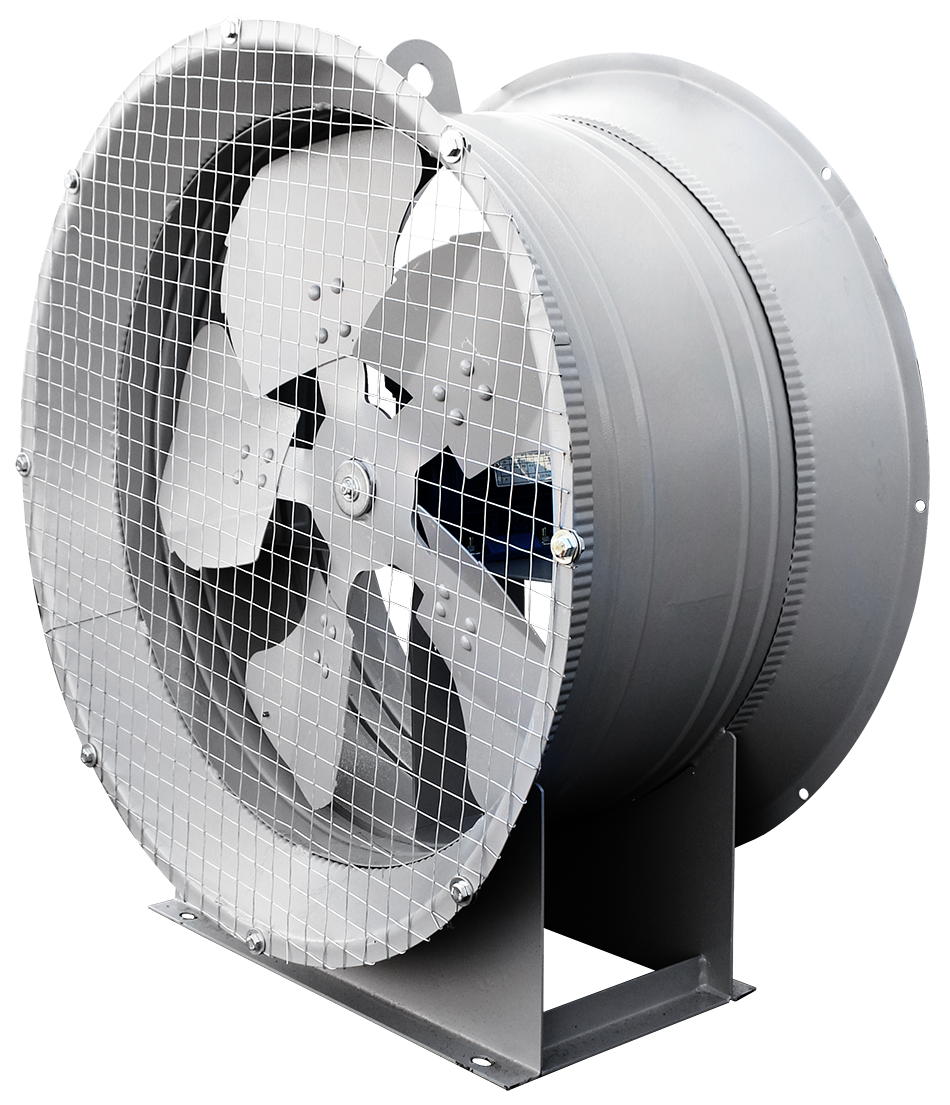

Осевые вентиляторы ВС 10-400

Технические характеристики Осевые вентиляторы ВС 10-400 №4,0

Установочная мощность, кВт	Частота вращения РК, об./мин.	Производительность,  м3/ч	Дальнобойность, м	Масса, кг
0,18	1500	4700	20	19

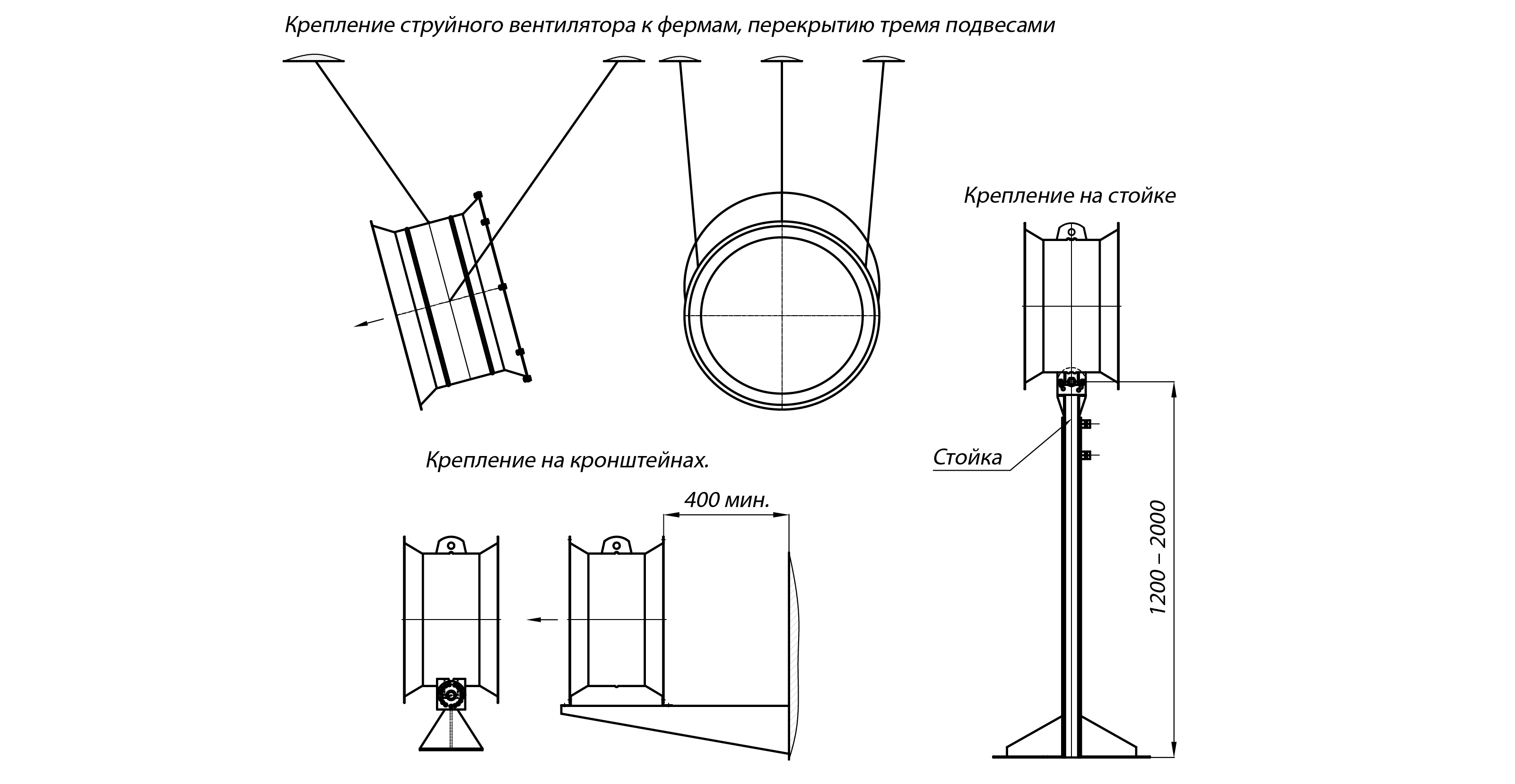

Крепление струйного вентилятора к фермам, перекрытию тремя подвесами

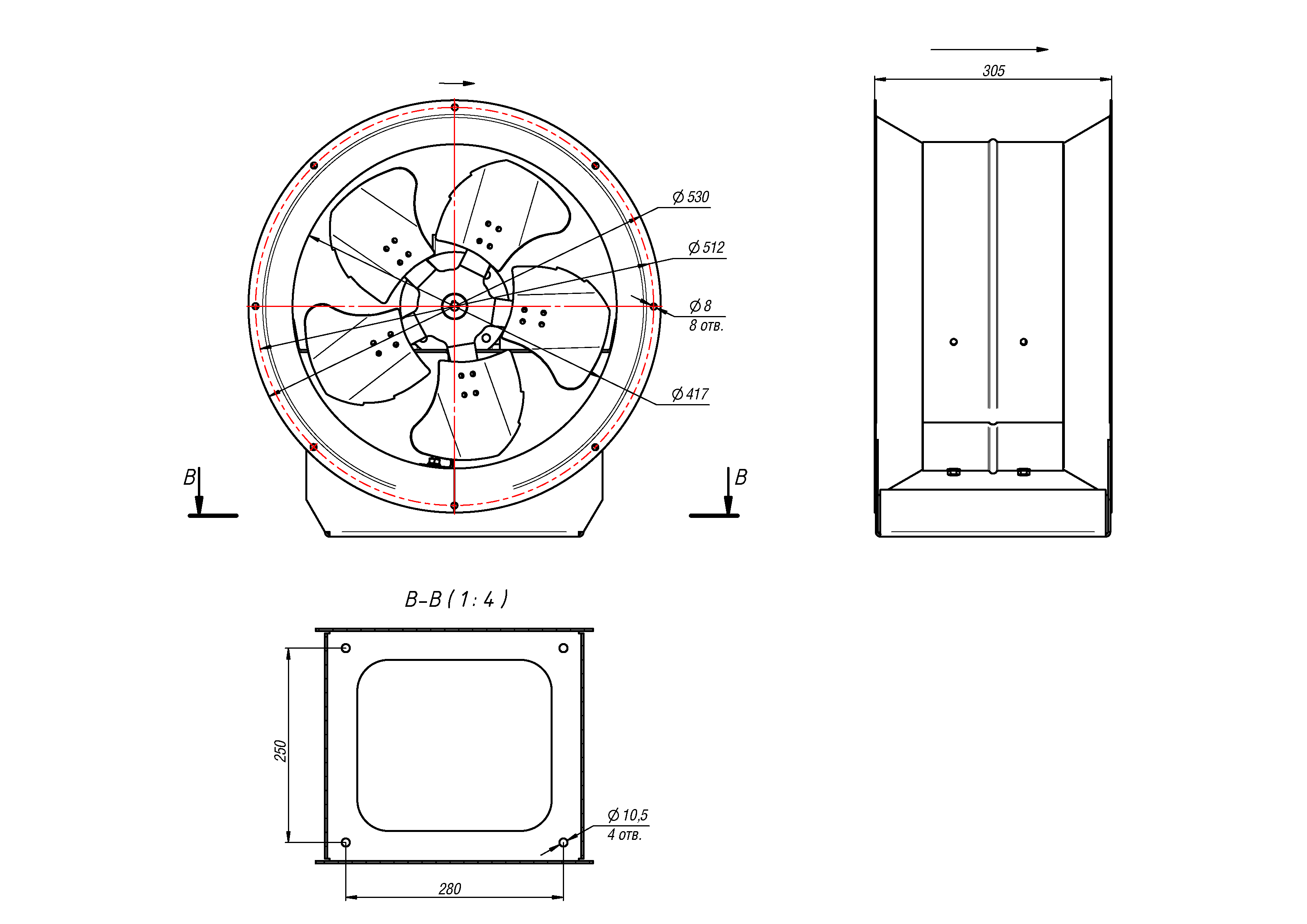

Габаритные и присоединительные размеры осевого вентилятора ВС 10-400 №4

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики осевого вентилятора ВС 10-400 №4

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	78	75	76	72	63	55	51	72	69

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора

Вентиляторы осевые низкого давления ВС 10-400

Осевые вентиляторы ВС 10-400 используются для локального проветривания больших по площади и объему помещений. Широко применяются для проветривания помещений с большим количеством людей, для сушки тоннелей, складских и цеховых площадей, воздушного охлаждения промышленного оборудования, для сельскохозяйственных и производственных нужд, и др.

Вентиляторы осевые ВС 10-400 низкого давления одностороннего всасывания относятся к струйному типу вентиляционных агрегатов и способны развивать аэродинамическую струю на расстояние до 20…55 м (за конечную точку принимается область пространства, где скорость воздушного потока падает до 0,5 м/с). Предназначены для работы как без подключения к воздуховодам, так и с подключением. Еще одной особенностью данного оборудования является способность перемещать большие объемы воздуха при относительно низких энергозатратах – объем движимого воздуха на конце струи осевого струйного вентилятора ВС 10-400 в 40 раз превосходит объем воздуха у выходного сечения агрегата.

Рабочая среда – воздух температурой от -40°С до +40°С, предельное содержание пыли и взвешенных частиц в котором не превышает 0,01 г/м.куб. Наличие в рабочем воздухе липких или волокнистых включений не допустимо.

Конструктивно вентиляторы струйные ВС 10-400 осевого типа представляют собой моноблочный агрегат, основными узлами и деталями которого являются:

- корпусная цилиндрическая обечайка;
- опорная часть;
- рабочее колесо с 5 или 6 лопастями;
- электродвигатель;
- защитная сетка на лицевом торце корпуса.

В зависимости от способа монтажа осевые вентиляторы ВС 10-400 струйные условно делятся на подвесные, напольные и настенные.

Электрический двигатель размещен соосно рабочему колесу, втулка крыльчатки напрессована на ротор.

Основные варианты изготовления

Осевые вентиляторы ВС 10-400 условия эксплуатации

Вентиляторы струйные ВС 10-400 рассчитаны на работу в условиях умеренного и тропического климата при температуре воздуха -40°С…+40°С. Допускаемые категории размещения – 3, 2 и 1 (если присутствует защита двигателя от осадков и солнечного излучения).
