Осевые вентиляторы ВО 13-284

Технические характеристики Осевые вентиляторы ВО 13-284 №10,0

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°- 10	100L6	2,2	1000	2,6-7,2	145-60	170
4/20°- 10	100L6	2,2	1000	3,7-8,5	165-90	170
4/25°- 10	100L6	2,2	1000	5,4-9,8	170-120	170
4/15°- 10	100S4	3	1500	4,0-11,0	340-145	165
4/20°- 10	112M4	5,5	1500	5,8-13,1	385-210	185
4/25°- 10	132S4	7,5	1500	8,5-15,3	420-290	205
4/30°- 10	132M4	11	1500	11,7-17,1	435-370	225
6/15°- 10	100L6	2,2	1000	3,0-7,6	190-70	170
6/20°- 10	100l6	2,2	1000	3,7-9,2	210-105	170
6/25°- 10	112ma6	3	1000	5,4-10,5	230-140	185
6/15°- 10	112M4	5,5	1500	4,6-11,7	450-170	185
6/20°- 10	132S4	7,5	1500	5,8-14,3	515-260	205
6/25°- 10	132M4	11	1500	8,5-16,4	555-340	225
6/30°- 10	132M4	11	1500	11,1-18,3	585-425	225
8/20°- 10	100L6	2,2	1000	4,2-9,5	240-115	170
8/25°- 10	112MA6	3	1000	5,2-11,2	270-155	185
8/30°- 10	112MB6	4	1000	7,5-12,2	275-185	185
8/20°- 10	132S4	7,5	1500	6,6-14,9	580-280	205
8/25°-10	132M4	11	1500	8,1-17,4	660-380	225
8/30°- 10	160S4	15	1500	11,7-19,0	670-450	315
10/20°- 10	112MA6	3	1000	4,3-9,8	260-120	185
10/25°- 10	112MB6	4	1000	5,3-11,7	305-165	185
10/30°- 10	112MB7	4	1000	7,5-12,5	305-196	185
10/20°- 10	132S4	7,5	1500	6,7-15,2	630-295	205
10/25°- 10	132M4	11	1500	8,2-18,3	750-405	225
10/30°- 10	160S4	15	1500	11,8-19,5	750-475	315

Исполнение  К06	Типоразмер  двигаеля	Установочная  мощность, кВт	Частота вращения	Производительность, м3/с	Полное давление,	Масса, кг
12к/25° -10	112МВ6	4	1000	4,9-8,1	410-165	185
12к/30° - 10	132S6	5,5	1000	6,0-9,7	435-220	205
12к/35° - 10	132М6	7,5	1000	7,4-11,3	530-325	225
12к/40° - 10	160S6	11	1000	8,2-12,7	555-390	315
12к/45° - 10	160S6	11	1000	9,8-14,0	595-475	315
12к/25° - 10	160S4	15	1500	7,5-12,5	965-385	315
12к/30° - 10	160М4	18,5	1500	9,2-15,0	1030-515	340
12к/35° - 10	180М4	30	1500	11,0-16,7	1155-710	375
12к/40° - 10	180М4	30	1500	12,1-18,7	1210-850	375
12к/45° - 10	200М4	37	1500	14,8-21,2	1365-1100	450

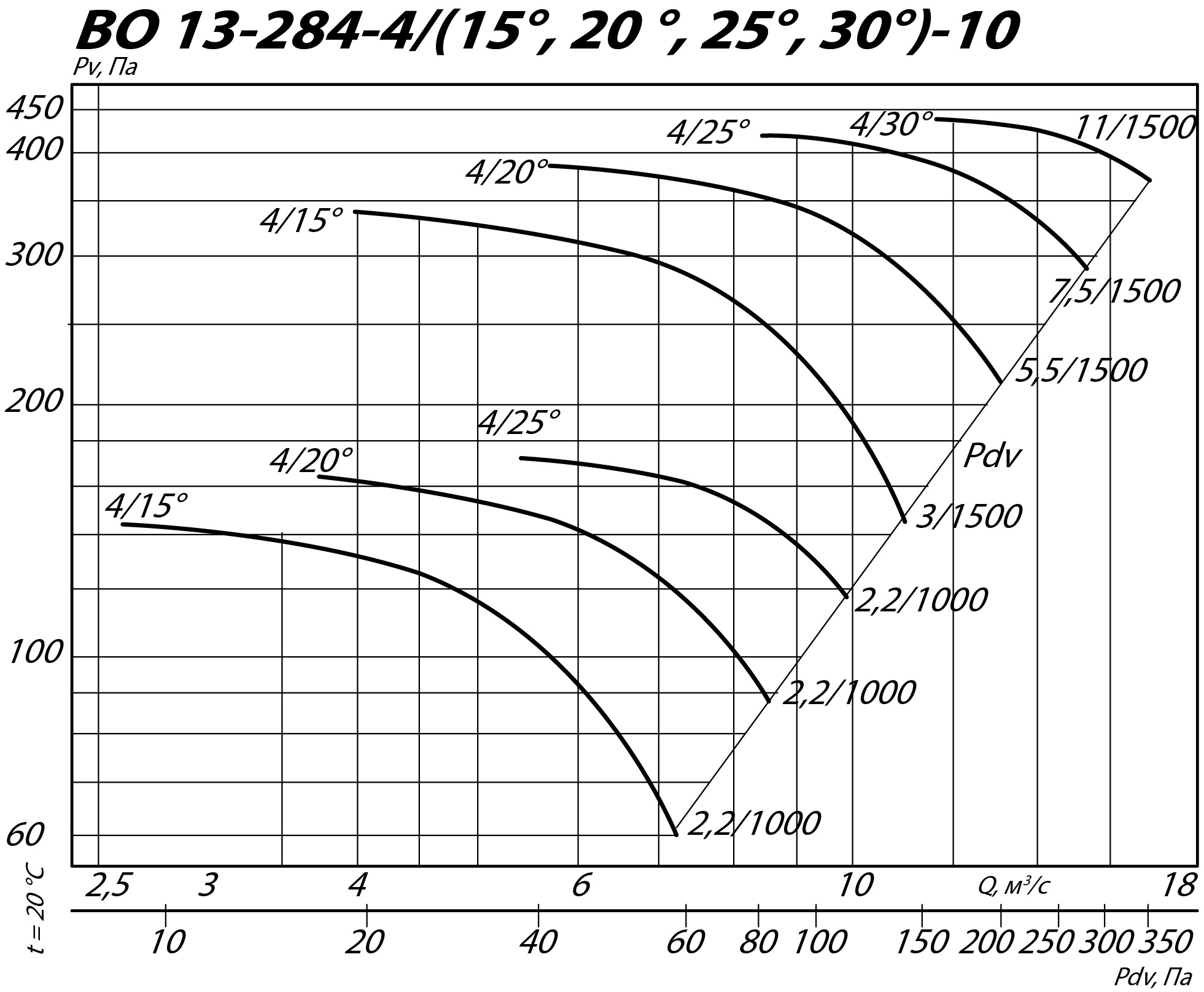

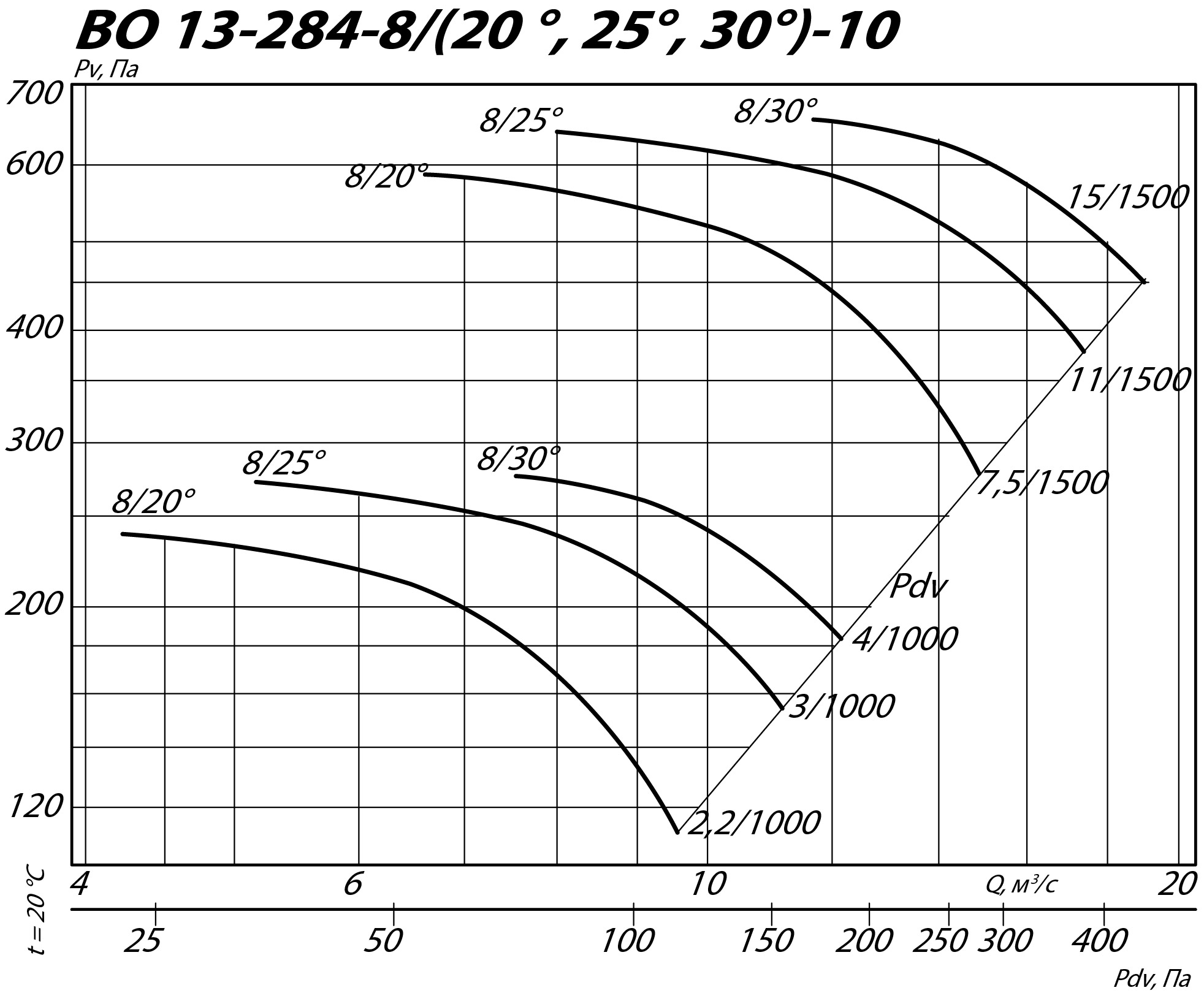

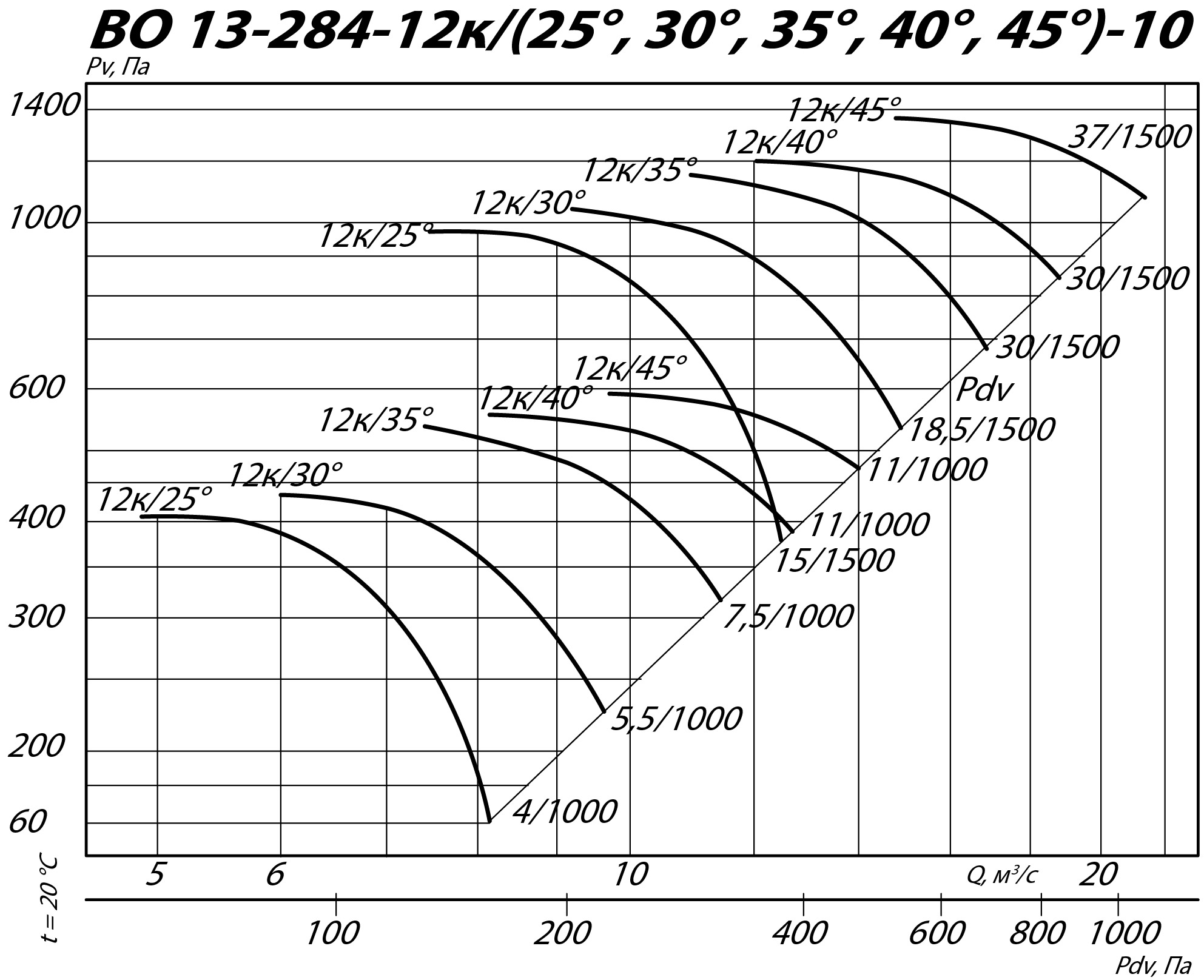

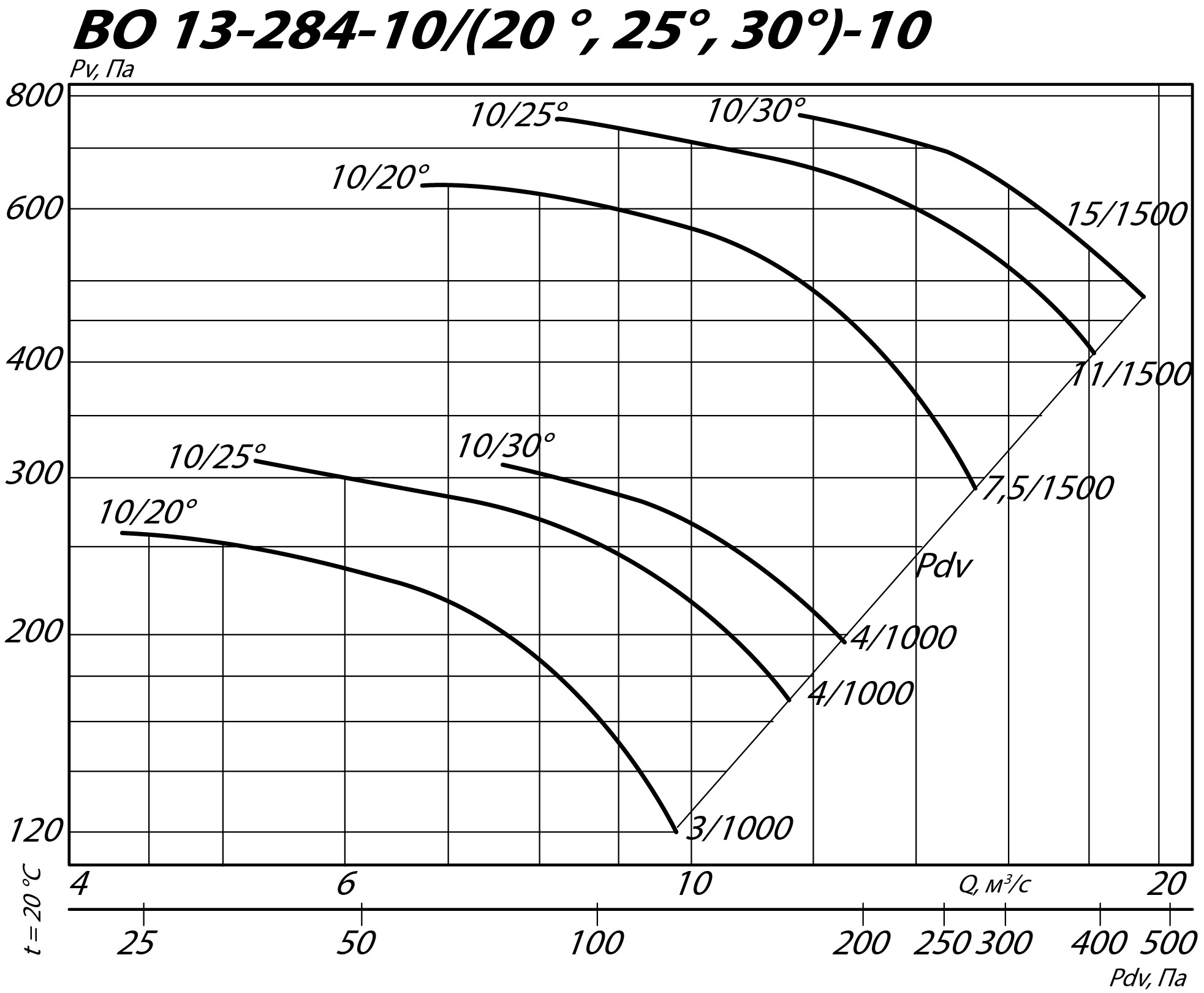

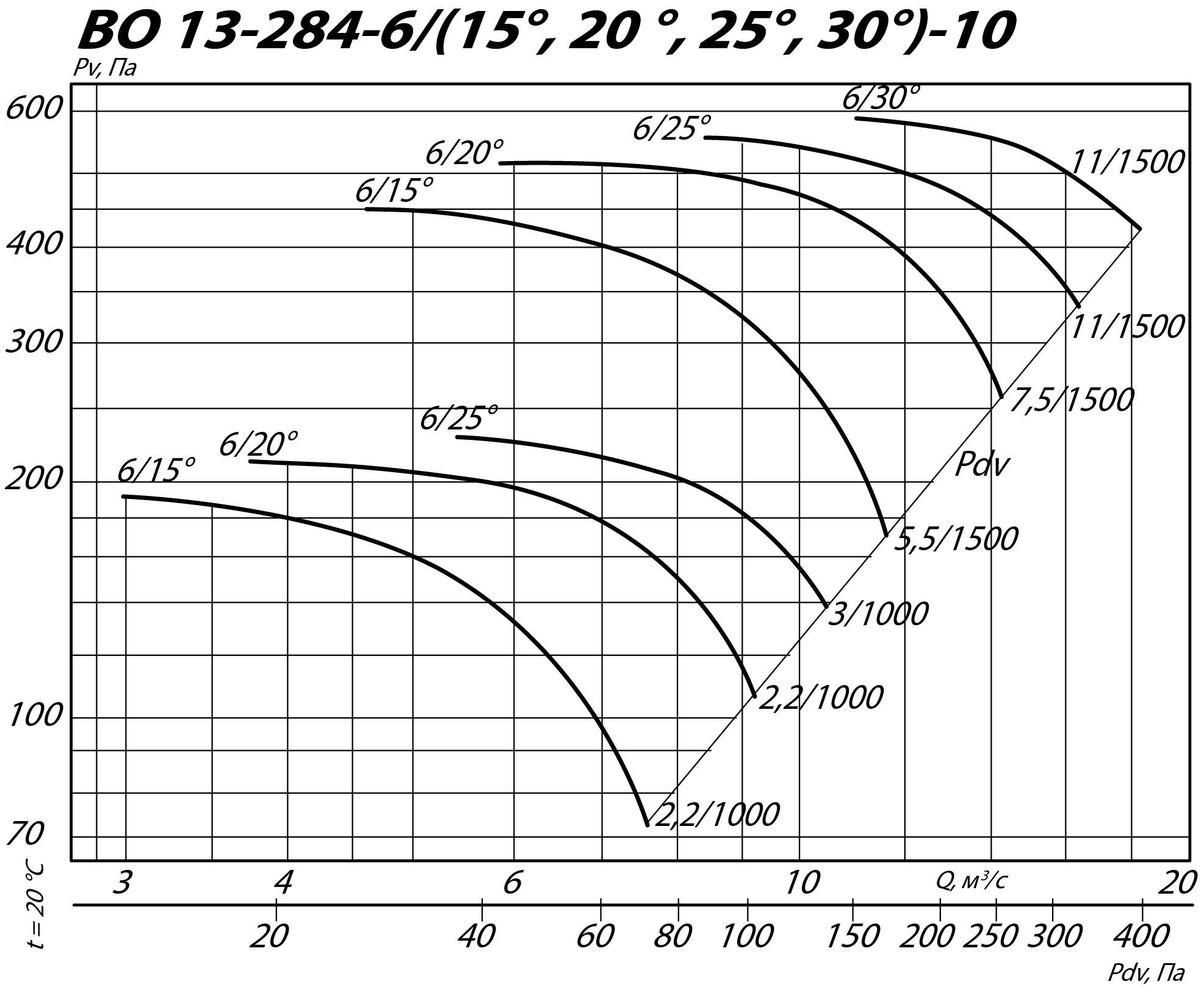

Аэродинамические характеристики осевого вентилятора ВО 13-284 №10

* Условные обозначения:

4/30° – ВО с четырьмя лопатками и углом установки 30°

11/1500 – электродвигатель (для ВО) мощностью 11 кВт и частотой вращения 1500 об./мин

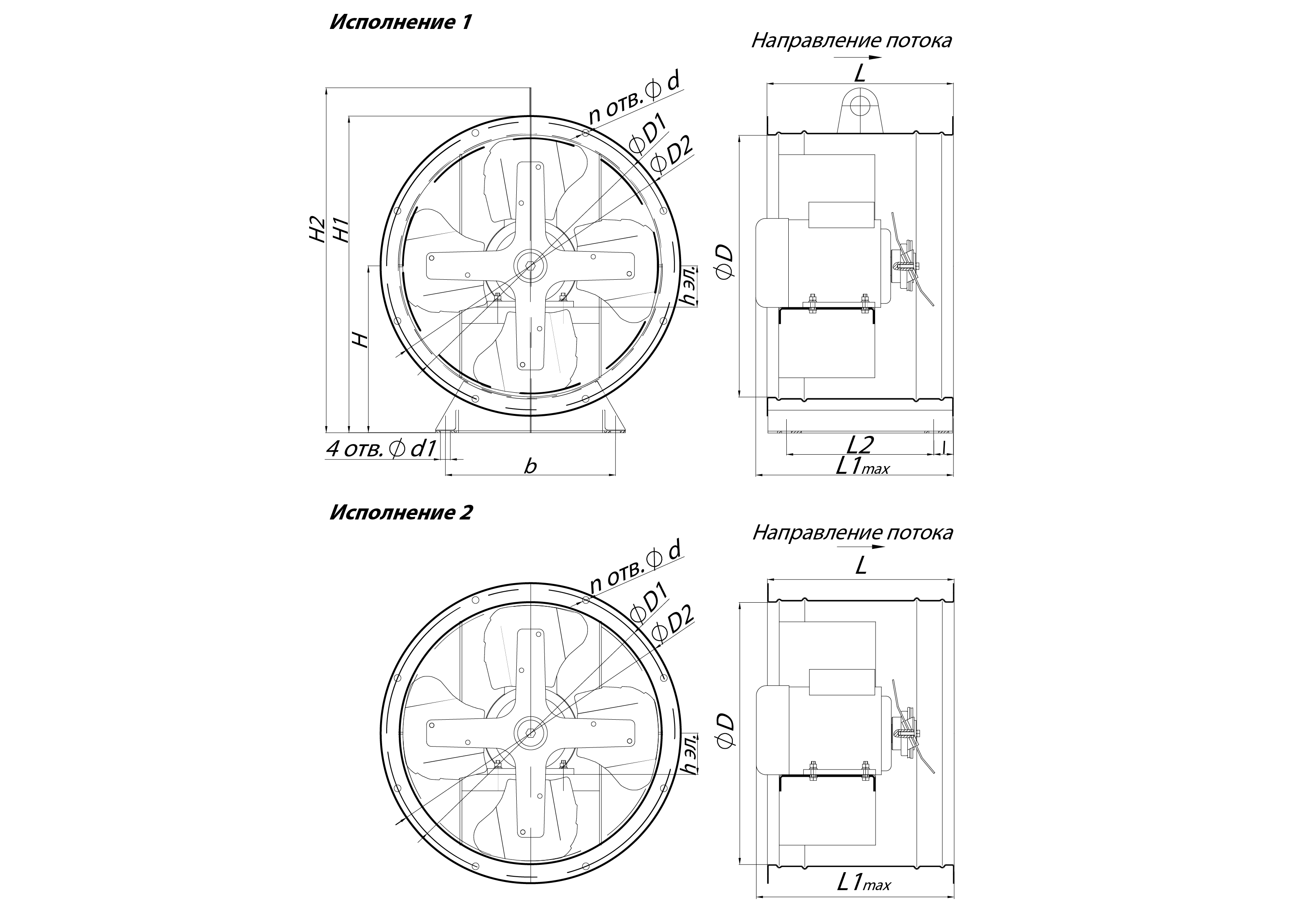

Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №10

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

	Диаметры			Высота				Расстояния между отверстиями для крепления				Диаметры
h эл., мм	D, мм	D1, мм	D2, мм	H, мм	H1, мм	H2, мм	I, мм	L, мм	L1max, мм	L2, мм	b, мм	d, мм	d1, мм	n, мм
100-180	1010	1050	1140	570	1140	---	60	650	723	530	910	10	18	32

Акустические характеристики осевого вентилятора ВО 13-284 №10

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	100	98	99	97	92	86	78	101
1500	99	110	109	105	99	91	83	11

Вентиляторы осевые низкого давления ВО 13-284

Вентиляторы осевые ВО 13-284 находят применение в канальных вентиляционных сетях приточного и/или вытяжного типа. Могут также эксплуатироваться в составе противодымной вентиляции, системах воздушного отопления или кондиционирования и в прочих санитарно-гигиенических целях, если условия эксплуатации не нарушают требования, установленные производителем.

Осевые вентиляторы ВО 13-284 применяются для создания принудительного воздухообмена в жилых, общественных, административных и производственных помещениях.

Рабочая среда – уличный или воздух помещений, не содержащий взрыво- и пожароопасных компонентов, липких веществ и волокнистых материалов.

Вентиляторы осевые ВО 13-284 выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.

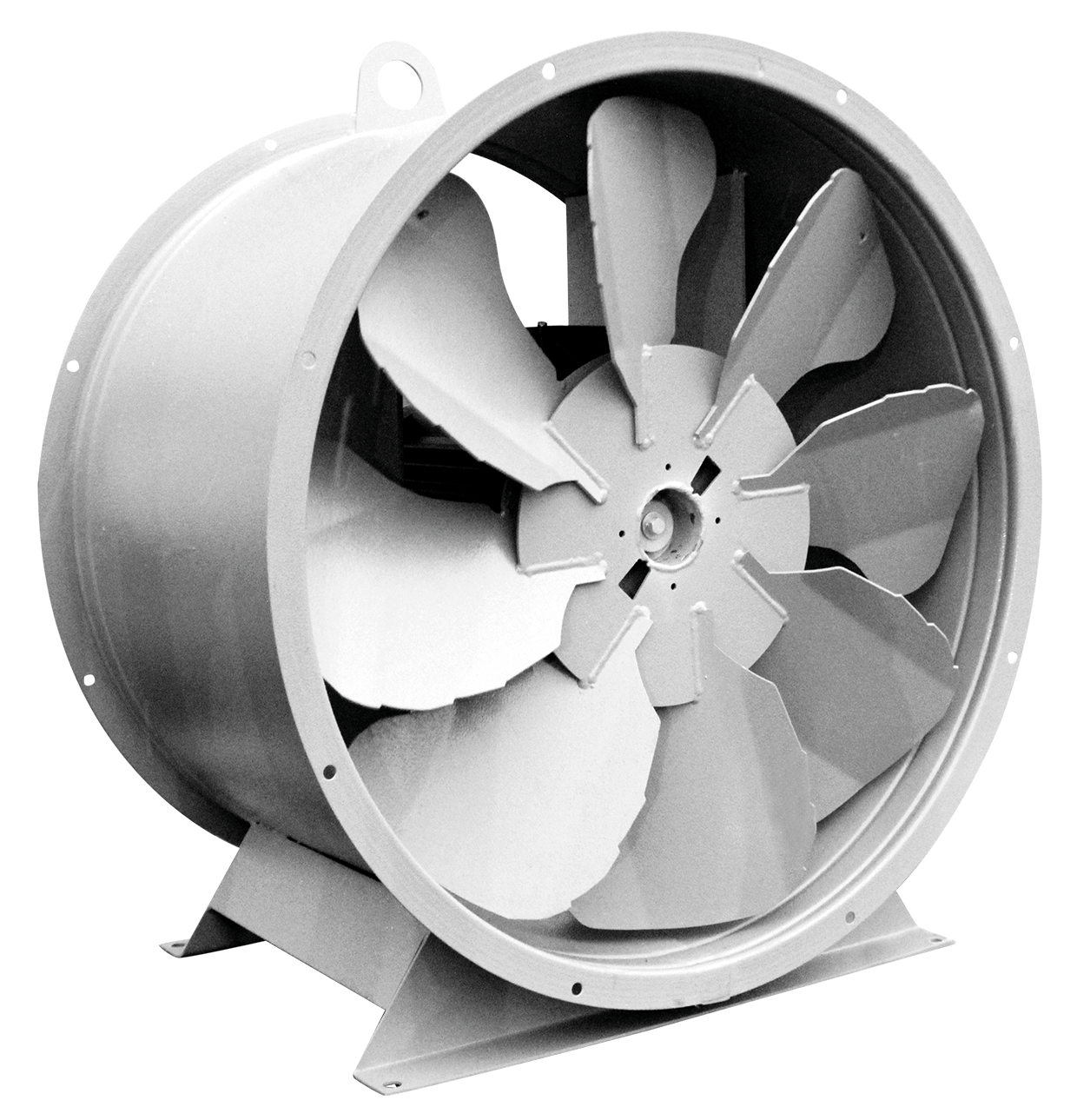

Функцию корпуса выполняет цилиндрическая обечайка из листового металла, на торцах которой предусмотрены фланцы с отверстиями под крепление к круглым вентиляционным воздуховодам соответствующего сечения. Подсоединение вентилятора осевого ВО 13-284 к вентканалам может быть непосредственным (с применением уплотнительной ленты) или через гибкие вставки соответствующего типоразмера.

В нижней части корпусной обечайки имеется опорная рамка для установки вентилятора ВО 13-284 на поверхность.

Внутри корпуса-обечайки размещается рабочее колесо, которое в зависимости от типоразмера агрегата может насчитывать от 4-х до 12-ти лопастей. Количество лопаток и угол их установки уточняется при оформлении заказа.

Вентиляторы осевые ВО 13-284 выпускаются в двух вариантах изготовления: 121 и К06.

Электрический двигатель размещается соосно рабочему колесу, втулка которого непосредственно напрессована на ротор.

Вентиляторы ВО 13-284 могут работать на приток воздуха, его вытяжку и в реверсивном режиме.

В дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

Осевые вентиляторы ВО 13-284 условия эксплуатации

Вентиляторы осевые ВО 13-284 рассчитаны на долговременную бесперебойную работу в климатических условиях У и Т по ГОСТ 1510 при температуре воздуха от -40°С до +40°С и его относительной влажности до 80%.

Среднеквадратичный уровень вибраций в месте установки вентилятора ВО 13-284 не должен превышать 2 мм/с.

Основные варианты изготовления
