Крышные вентиляторы ВКРС
Основные выпускаемые типоразмеры: 11,2
3,55
4,0
4,5
5,0
5,6
6,3
7,1
8,0
9,0
10,0
11,2
12,5
• ТУ 4861-003-85589750-2008
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса: 6 или 9
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами.
Вентилятор крышный ВКРС №11,2 низкого давления производится по ТУ 4861-003-85589750.
Вентилятор радиальный ВКРС №11,2 устанавливается на крыше промышленных и общественных зданий с любым углом наклона и типом кровельного покрытия и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКРС-11,2 от 12000 м³/ч до 74000 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.
Крышные вентиляторы ВКРС
Технические характеристики Крышные вентиляторы ВКРС №11,2
| Параметры в рабочей зоне | |||||
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Производительность, 103х м3/ч | Полное давление, Па | Масса, кг |
| 6 | 11 | 750 | 12,0-46,5 | 0-800 | 490 |
| 22 | 1000 | 15,0-62,0 | 0-1400 | 500 | |
| 9 | 15 | 750 | 14,0-56,0 | 0-840 | 490 |
| 30 | 1000 | 18,0-74,0 | 0-1500 | 565 | |

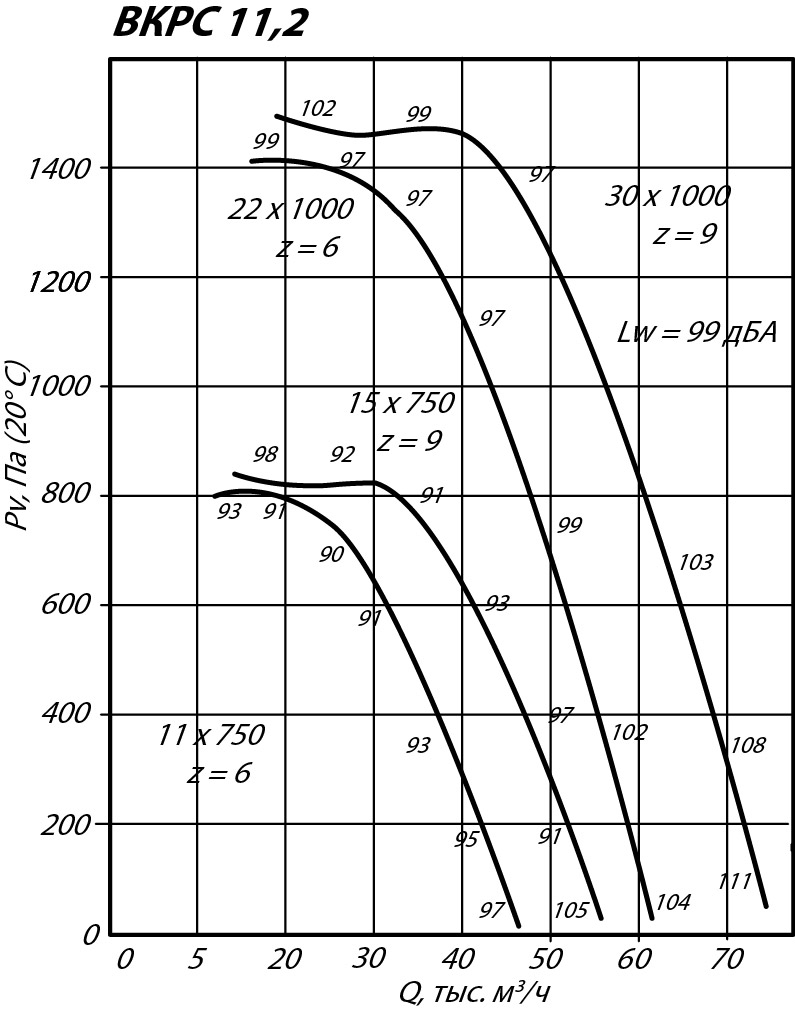

Аэродинамические характеристики крышного вентилятора ВКРС №11,2

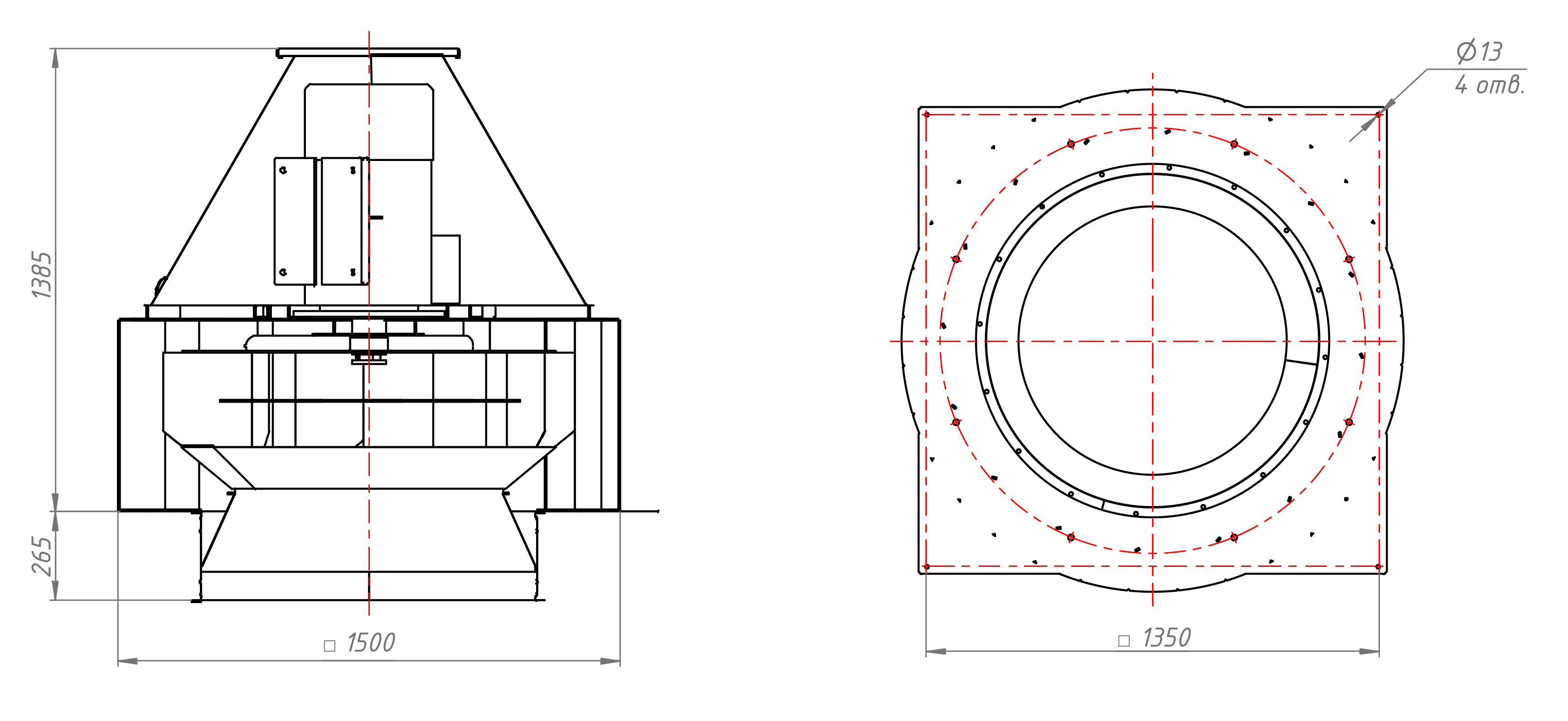

Габаритные и присоединительные размеры крышного вентилятора ВКРС №11,2
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №11,2
| Значение Lpi, дБ в октавных полосах f, Гц | ||||||||
| n, мин-1 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 96 | 101 | 97 | 95 | 92 | 87 | 80 | 100 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Крышные вентиляторы низкого давления ВКРС
Вентиляторы крышные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др. Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство. Рабочая среда – воздух запыленностью до 0,1 г/м.куб. температурой не более +80°С.Конструктивные особенности вентилятора ВКРС

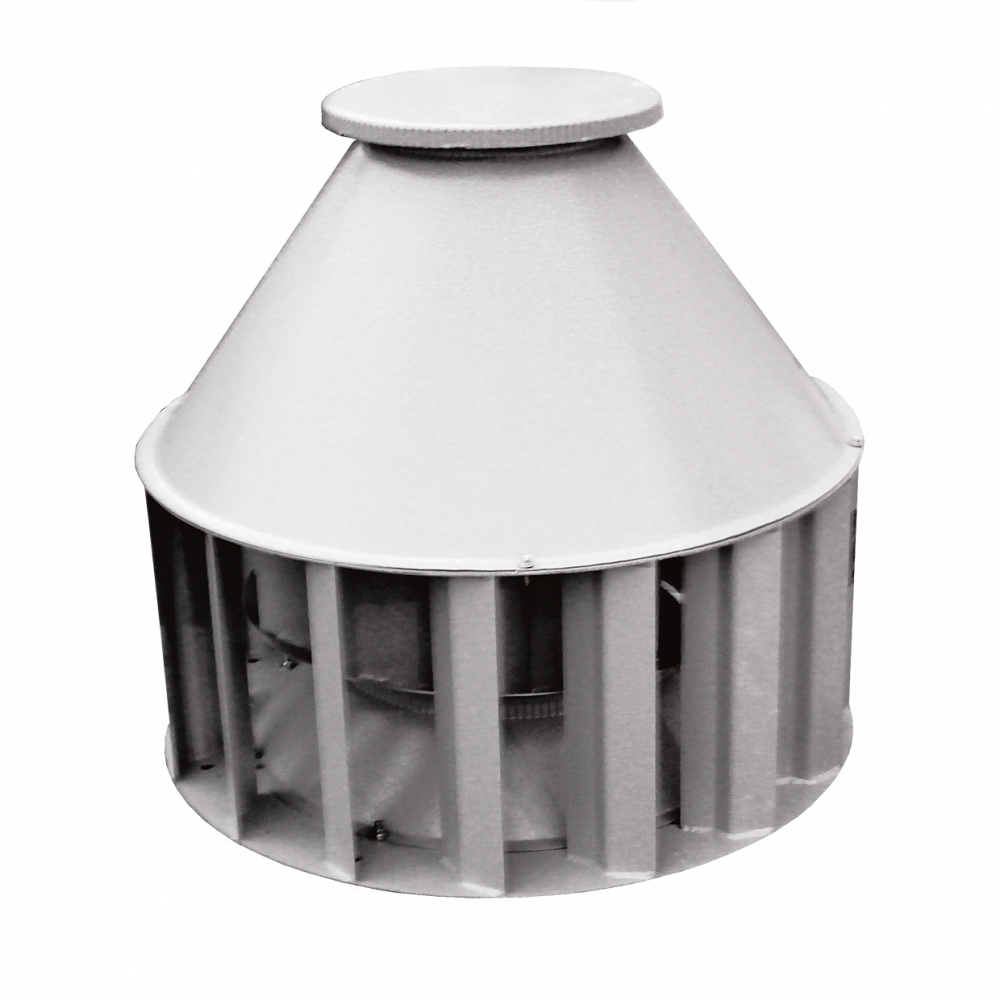

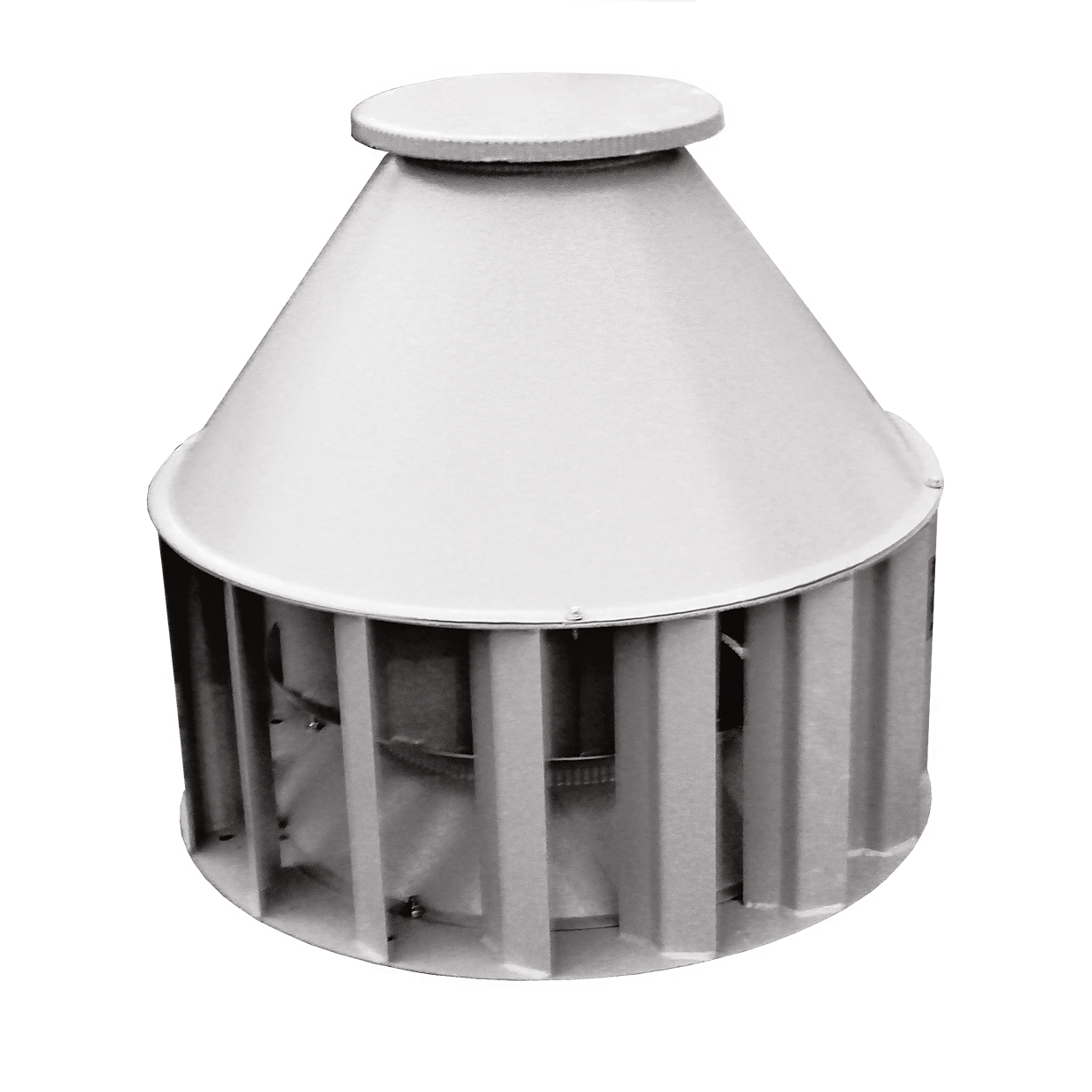

Вентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак. Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли. Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую. Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС. Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла. Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ. В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.Крышные вентиляторы ВКРС условия эксплуатации
Вентиляторы крышные радиальные предназначены для постоянной эксплуатации по кат. разм. 1 при температуре атмосферы от -60°С до +40°С в климатических условиях У и Т. Вентиляторы данной серии выпускаются заводом-изготовителем в 12-ти стандартных типоразмерах. Основное исполнение – общепромышленное, но возможно заказать и купить вентилятор крышной ВРКС в коррозионностойком и/или взрывозащищенном исполнении.Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
