      Крышные вентиляторы ВКРФ

      Главная
      —
      Продукты
      —
      Вентиляторы
      —
      Общеобменные вентиляторы
      —
      Крышные
      —Крышные вентиляторы ВКРФ

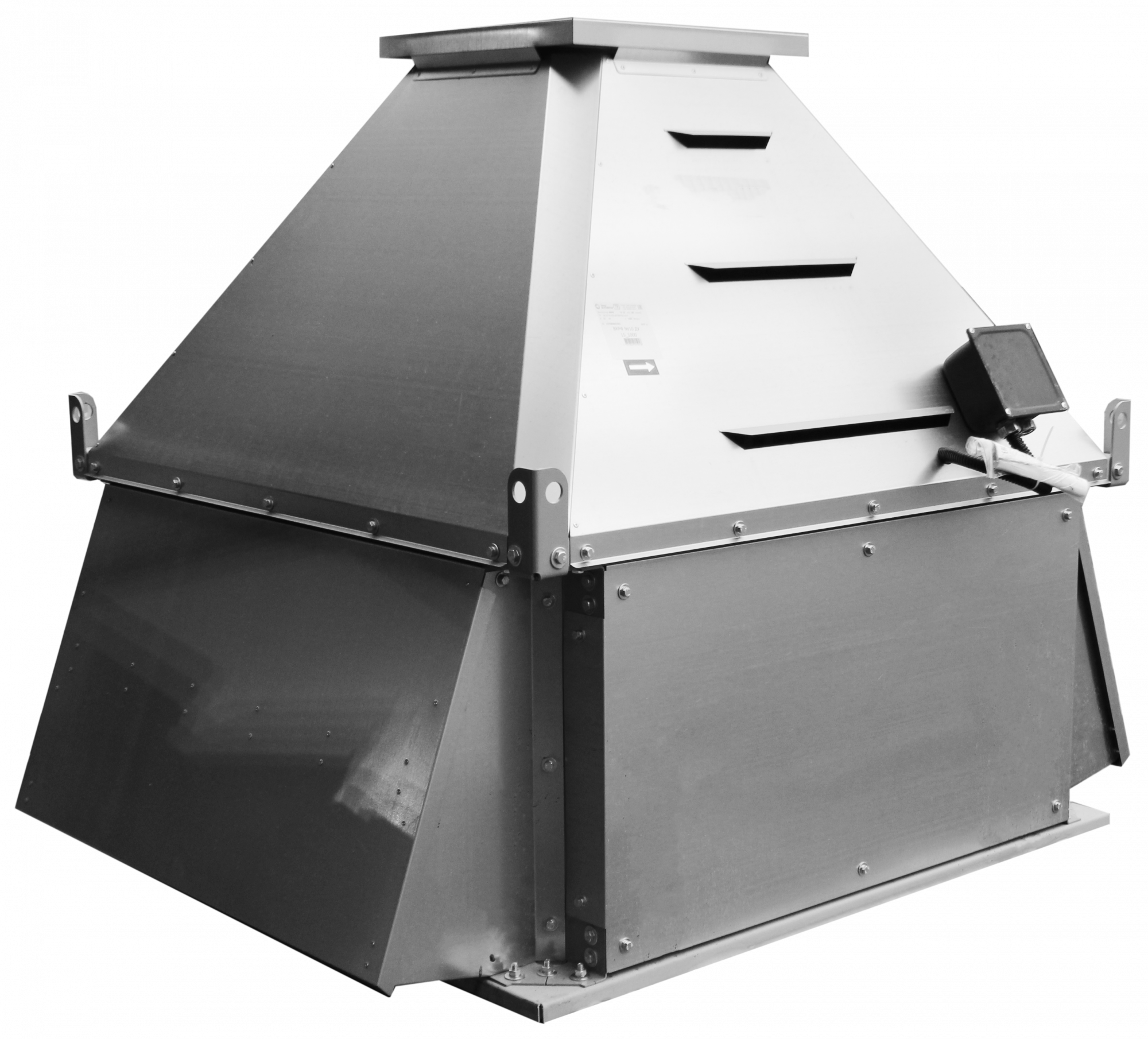

      Крышные вентиляторы ВКРФ
      Заказать
      Возможны дополнительные опции
      Крышные вентиляторы ВКРФ
      Основные выпускаемые типоразмеры: 10,0
      6,3
      7,1
      8,0
      9,0
      10,0
      11,2
      12,5

      • Низкого давления
      • Одностороннего всасывания
      • Назад загнутые лопатки
      • Выброс потока воздуха вверх («факельный выброс»)
      • Карманы вентилятора предотвращают утечку воздуха в выключенном состоянии
      • Вентиляторы ВКРФ могут комплектоваться стаканами, клапанами к стаканам и поддонами

      Подробности
      Вентилятор крышный ВКРФ №10 низкого давления производится по ТУ 4861-003-85589750. Вентилятор радиальный ВКРФ №10 устанавливается на плоские и покатые крыши промышленных и общественных зданий с любым углом и типом кровельного материала и выполняют функцию вытяжной вентиляции, могут применяться с целью дымоудаления. Выброс потока воздуха в надкровельном пространстве происходит вверх («факельный выброс»). Производительность крышного вентилятора ВКРФ-10 от 8000 м³/ч до 47500 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.
      Крышные вентиляторы ВКРФ
      Заказать
      Возможны дополнительные опции
      • Описание
      • Оплата
      • Доставка

      Технические характеристики Крышные вентиляторы ВКРФ №10,0


      Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па при 20°C
      Масса, кг
      ВКРФ №10 РВ6к 4/750
      132S8 4 750 15989 33043 608 417
      ВКРФ №10 РВ6 5,5/750 132M8 5,5 750 15989 39439 608 427
      ВКРФ №10 РВ9 7,5/750 160S8 7,5 750 21318 44236 612 485
      ВКРФ №10 РВ6к 11/1000 160S6 11 1000 21540 44517 1103 487
      ВКРФ №10 РВ6 15/1000 160M6 15 1000 21540 53133 1103 515
      ВКРФ №10 РВ9 18,5/1000 180M6 18,5 1000 28721 59595 1111   545
      *При изменении типа двигателя масса может меняться

      Аэродинамические характеристики крышного вентилятора ВКРФ №10

      Аэродинамические характеристики крышного вентилятора ВКРФ №10

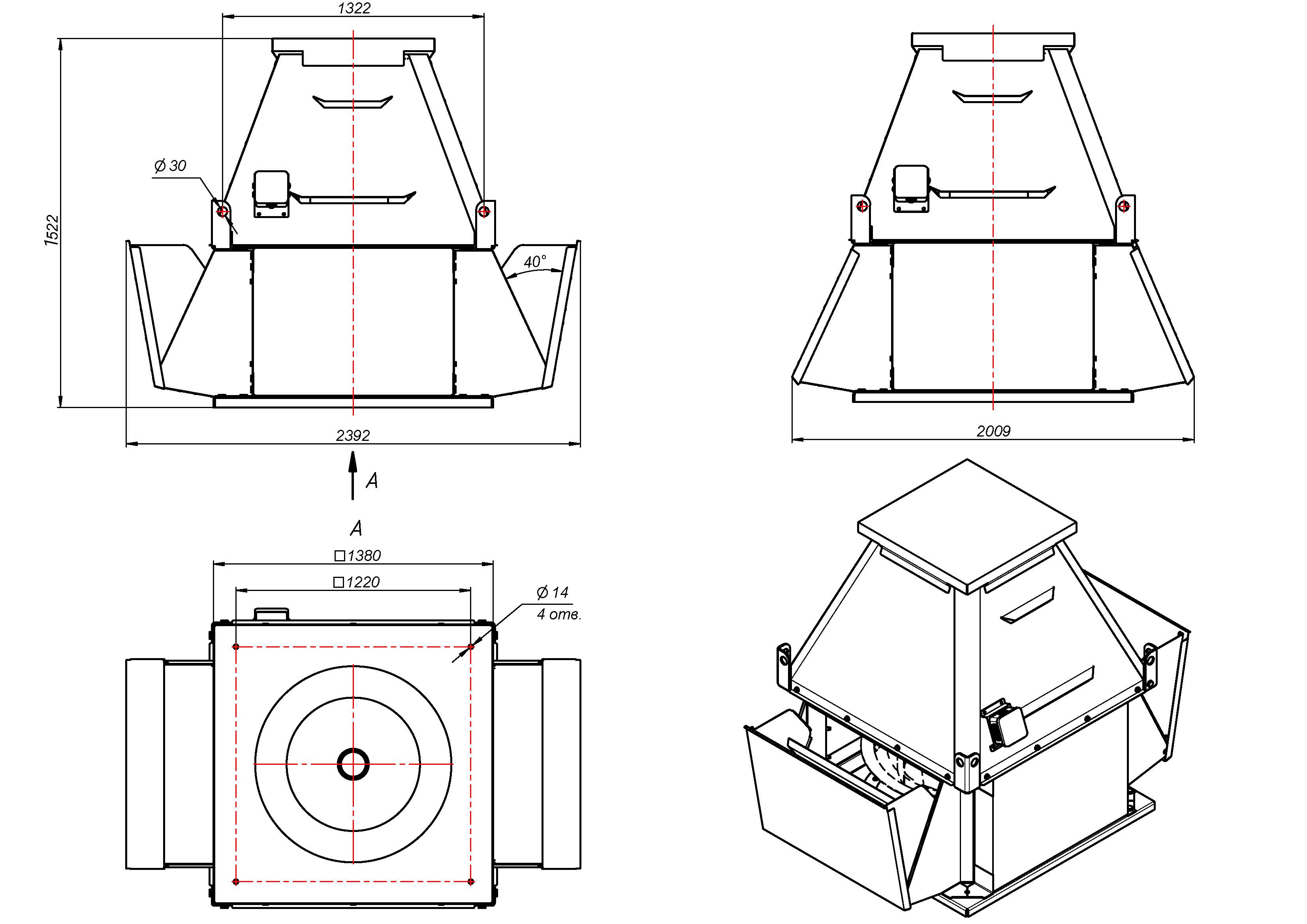

      Габаритные и присоединительные размеры крышного вентилятора ВКРФ №10

      Габаритные и присоединительные размеры крышного вентилятора ВКРФ №10

      Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

      Крышные вентиляторы низкого давления ВКРФ

      Вентиляторы крышные ВКРФ с факельным выбросом воздуха способны развивать низкое давление при одностороннем всасывании рабочей среды. Вентиляторы данной серии предназначены для монтажа на плоские и покатые крыши с любым типом кровельного материала, но могут также монтироваться на вертикальные стены. Крышные вентиляторы радиальные ВКРФ эксплуатируются в составе канальных вентиляционных систем и могут использоваться как для простой организации воздухообмена, так и для удаления дыма и летучих продуктов горения в случае задымления помещений или возникновения открытого огня. Рабочая среда – воздух и газовоздушные среды температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкие варианты). Максимальная запыленность рабочей среды составляет 0,1 г/м.куб.

      Конструктивные особенности вентилятора ВКРФ

      Вентиляторы крышные ВКРФ имеют моноблочную конструкцию и выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде. Крепление агрегата к крыше производится анкерными болтами, тип которых зависит от вида и конструкции кровли. Внутри коробчатой корпусной детали из конструкционной низкоуглеродистой стали (для общепромышленного исполнения) размещается радиальное рабочее колесо с шестью или девятью лопастями, отогнутыми в обратную вращению сторону. В качестве привода выступает асинхронный электродвигатель. Втулка рабочего колеса напрессована непосредственно на ротор. Предотвращение утечек воздуха при выключенном вентиляторе крышном ВКРФ гарантируется конструкцией специальных «карманов» на корпусе агрегата. По желанию заказчика базовая комплектация может быть дополнена поддоном для сбора конденсата, стаканом и клапаном. Крышные вентиляторы имеют дополнительную антикоррозионную защиту в виде износостойкого ЛКМ.

      Крышные вентиляторы ВКРФ условия эксплуатации

      Крышные вентиляторы ВКРФ предназначены для установки на открытом воздухе (кат. разм. 1) и гарантировано сохраняют работоспособность при температуре окружающей среды в диапазоне -60°С…+40°С в климатических условиях У и Т по ГОСТ 15150. Вентиляторы крышные радиальные ВКРФ выпускаются заводом-изготовителем в 12-ти стандартных типоразмерах. Можно заказать и купить вентилятор крышной ВКРФ в общепромышленном исполнении, теплостойком, коррозионностойком или взрывозащищенном (либо в комбинации специсполнений).

      Основные варианты изготовления

      Индекс Назначение и материалы
      - Общепромышленное исполнение, материал – углеродистая сталь
      Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
      К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
      К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
      В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
      ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь  (допустимая температура – до +200 °C)
      ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
