Крышные вентиляторы ВКР
Основные выпускаемые типоразмеры: 9,0
3,15
4,0
5,0
5,6
6,3
7,1
8,0
9,0
10,0
11,2
12,5
• ТУ 4861-003-85589750
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса – 12
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами
Вентилятор крышный ВКР №9 низкого давления производится по ТУ 4861-003-85589750.
Вентилятор радиальный ВКР №9 устанавливается на крыше промышленных и общественных зданий с любым покрытием и углом наклона и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКР-9 от 3300 м³/ч до 14400 м³/ч., предельная температура перемещаемой рабочей среды до +80°С.
Крышные вентиляторы ВКР
Технические характеристики Крышные вентиляторы ВКР №9,0
| Электродвигатель | Параметры в рабочей зоне | |||||
| D рабочего колеса | Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м3/с | Полное давление, Па | Масса, кг |
| 0,95 | 710 | 3 | 112MB8 | 3,3-6,8 | 405-0 | 250 |
| 1 | 710 | 4 | 132S8 | 3,8-7,9 | 450-0 | 270 |
| 1,05 | 710 | 5,5 | 132М8 | 4,4-9,2 | 495-0 | 290 |
| 1,1 | 720 | 7,5 | 160S8 | 5,1-10,5 | 560-0 | 330 |
| 0,95 | 970 | 7,5 | 132М6 | 4,5-9,2 | 755-0 | 290 |
| 1 | 970 | 11 | 160S6 | 5,2-10,8 | 840-0 | 330 |
| 1,05 | 975 | 15 | 160М6 | 6,1-12,5 | 935-0 | 355 |
| 1,1 | 975 | 15 | 160М6 | 7,0-14,4 | 1025-0 | 355 |

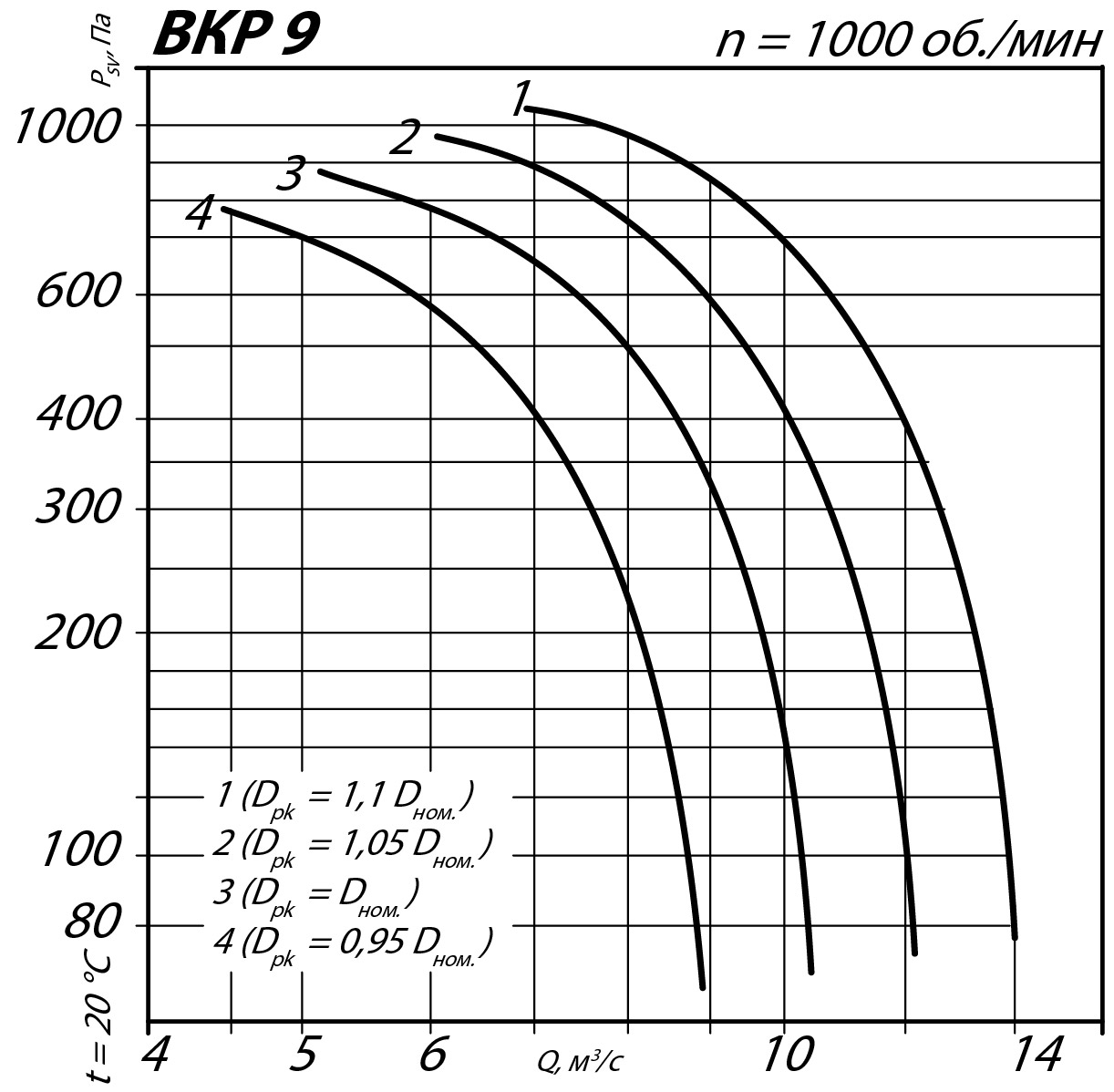

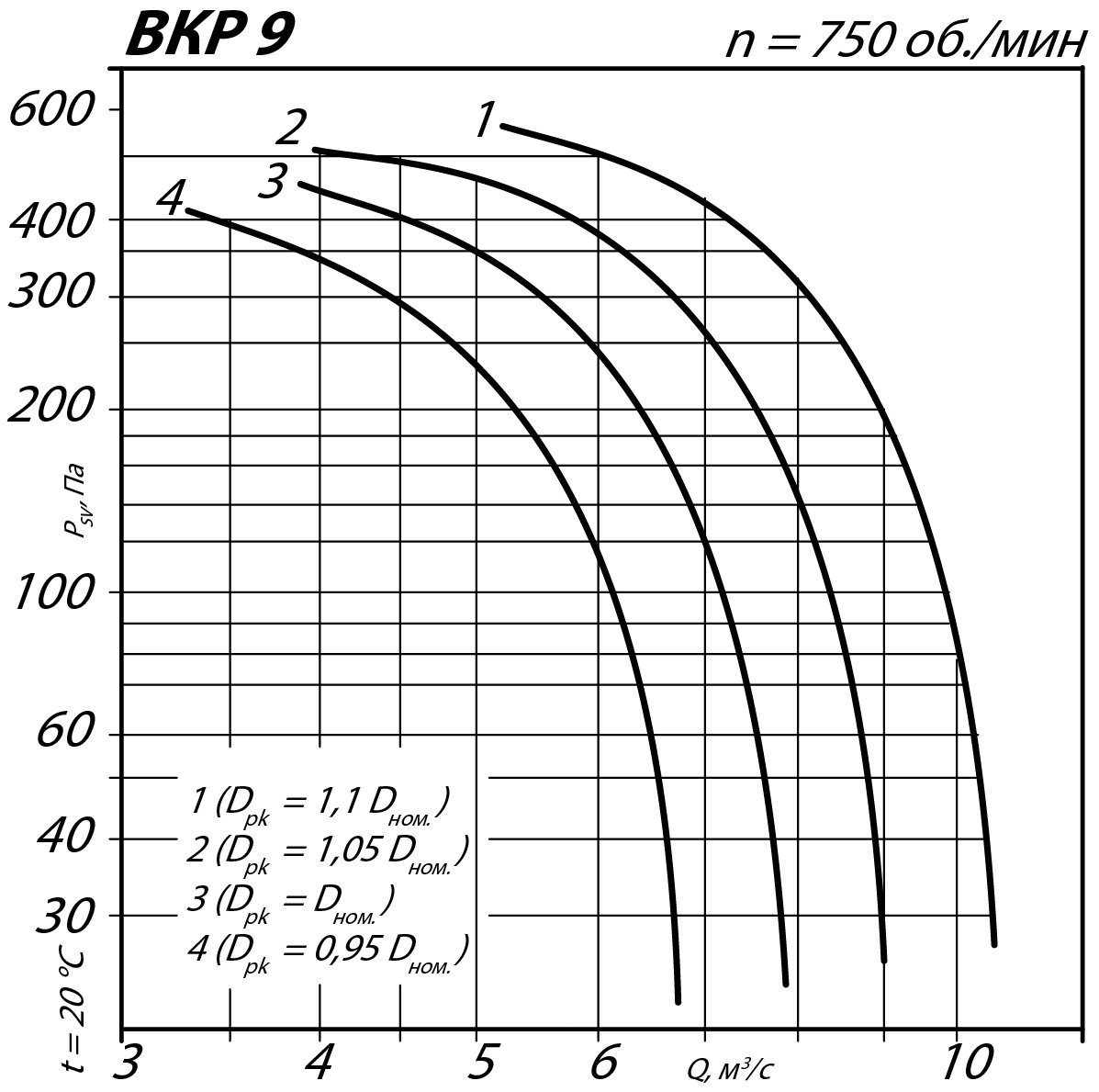

Аэродинамические характеристики крышного вентилятора ВКР №9

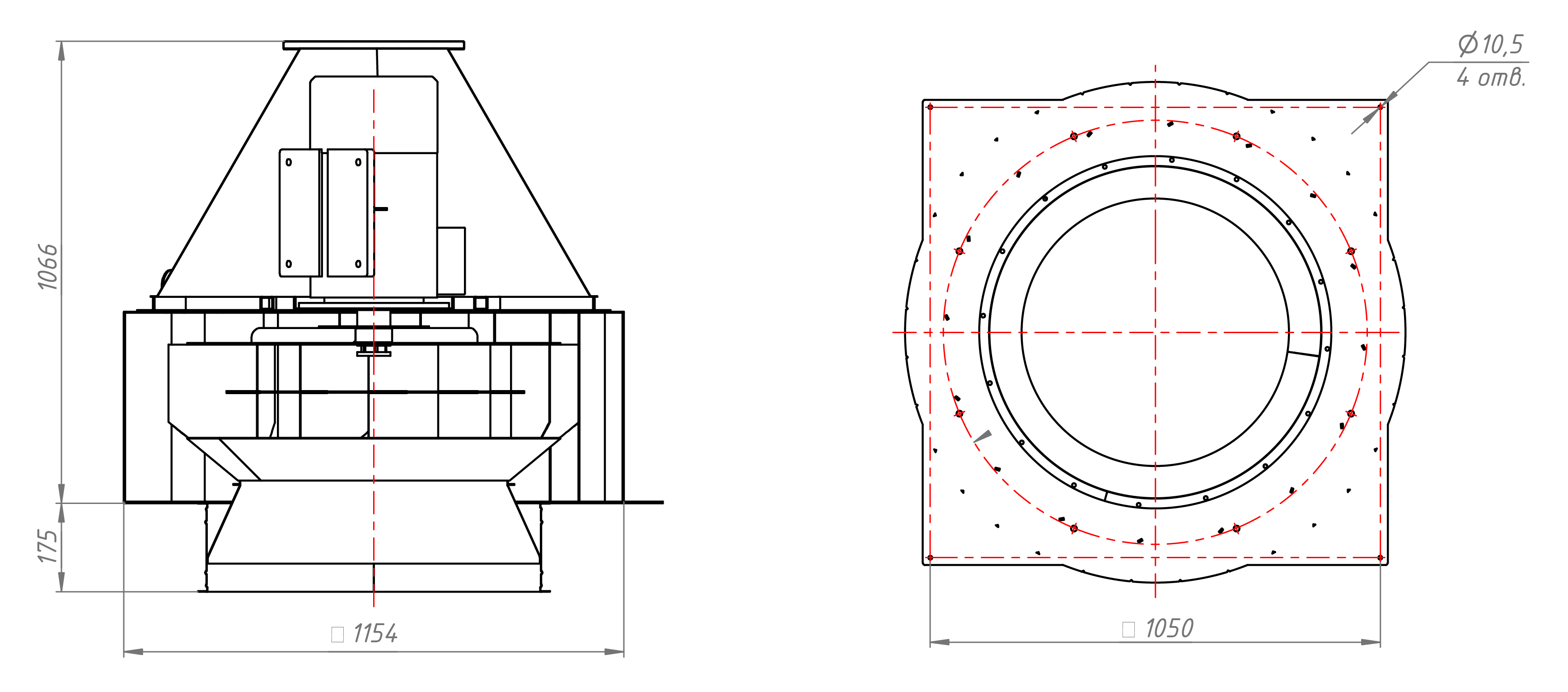

Габаритные и присоединительные размеры крышного вентилятора ВКР №9
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №9
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 84 | 95 | 95 | 94 | 91 | 86 | 77 | 68 | 96 |
| 1000 | 86 | 97 | 97 | 96 | 93 | 88 | 79 | 70 | 98 |
Крышные вентиляторы низкого давления ВКР
Вентиляторы крышные ВКР предназначены для установки на кровлю зданий из любого кровельного материала и с любым углом наклона. Вентиляторы ВКР развивают низкое давление и работают по принципу одностороннего всасывания. Выброс загрязненного воздуха происходит в сторону. Данный класс вентиляторов используется для организации принудительного воздухообмена зданий и помещений, где нецелесообразно устанавливать полноценную вентиляционную систему: фермерское хозяйство, оранжереи, теплицы, складские, промышленные или полупромышленные помещения. Вентиляторы крышные радиальные ВКР работают без воздуховодов, но в некоторых случаях к ним можно подключить непротяженную воздуховодную магистраль. Рабочая среда – предварительно очищенный с помощью механических фильтров воздух температурой до +80°С. Предельно допустимая концентрация пыли и взвешенных части в рабочей среде составляет 0,1 г/м.куб.Конструктивные особенности вентилятора ВКР

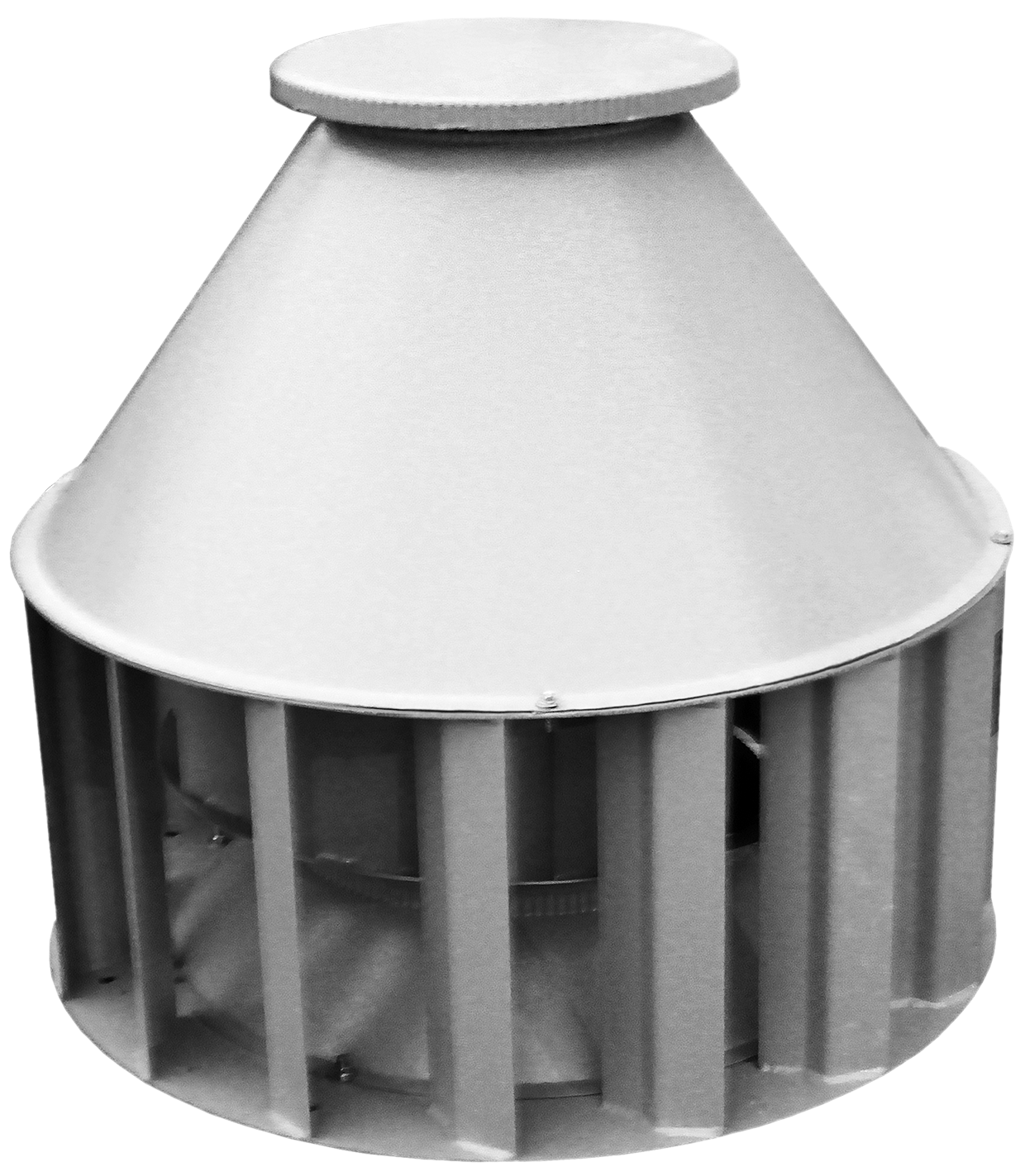

Вентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу. Корпус состоит из набранных ребер, которые спрямляют воздушный поток и изготовлены из тонколистовой конструкционной низкоуглеродистой стали (для общепромышленного исполнения). Внутри корпусной детали заключено рабочее колесо с 12-тью загнутыми назад лопастями. В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач. Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла. В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и стакан. Для дополнительной защиты от коррозии крышные вентиляторы ВКР покрыты износостойким лакокрасочным материалом.Крышные вентиляторы ВКР условия эксплуатации
Крышные вентиляторы ВКР предназначены для работы в климатических условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды -60°С…+40°С. Вентиляторы крышные радиальные ВКР выпускаются предприятием-изготовителем в 11-ти стандартных типоразмерах. Базовое исполнение – общепромышленное (из конструкционной низкоуглеродистой стали). Также можно купить вентилятор крышной ВКР в коррозионностойком или взрывозащищенном исполнении (либо в комбинации специсполнений).Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
