Виброизоляторы

Виброизоляторы марки ВР

Виброизоляторы резиновые сложной формы типа ВР предназначены для работы в качестве основных упругих связей между колеблющимися и неподвижными частями машин, а также для виброизоляции машин. Данный тип виброизоляторов представляет собой резиновый бочонок, выполненный с использованием резиновых виброгасителей и предназначенный для уменьшения динамических усилий, которые передаются от установленного агрегата.

Применяются, в основном, для комплектации вентиляционных агрегатов во взрывозащищенном исполнении. Связано это с диэлектрическими свойствами резиновой смеси, из которой изготавливаются виброизоляторы типа ВР.

Технические характеристики резиновых виброизоляторов марки ВР

Тип виброизо-лятора	Вертикаль-ная жесткость, кН/м	Высота в свободном состоянии, мм	Деформация рабочая, мм	Деформация предельная, мм	Нагрузка рабочая, кН	Нагрузка предельная, кН	D, мм
ВР 201	25	80	8	12	0,25	0,4	78
ВР 202	50	80	8	12	0,5	0,8	70
ВР 203	100	80	8	12	1	1,6	60

Виброизоляторы марки ДО

Виброизоляторы ДО предназначены для уменьшения динамических усилий, передающихся от установленных вентиляторов и другого оборудования.
Примечание:
• Деформация (осадка пружины) под нагрузкой, отличающейся от указанной в таблице, изменяется пропорционально нагрузке.
• Для виброизоляторов всех типов общее число витков пружины равно 6,5.

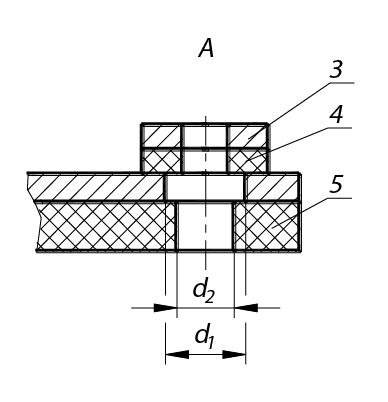

• Для виброизоляторов ДО 38, ДО 39 S = 2 мм, для остальных марок S = 3 мм, S1 = 5 и 10 мм соответственно. В резиновых прокладках во всех случаях d = d2 + 3,5 мм

Технические характеристики виброизоляторов марки ДО

	Нагрузка Р,кг				Осадка пружины под нагрузкой
Марка	Рабочая (Рраб.)	Предель-ная (Рпр.)	Верти-кальная жесткость, кг/см2	Высота в свобод-ном состоя-нии, мм	(Рраб.)	(Рпр.)	Число рабочих витков	Масса, кг
До38	12,2	15,2	4,5	72	27	33,7	5,6	0,3
Д039	21,9	27,3	6,1	92,5	36	45	5,6	0,4
ДО40	33,9	42,4	8,1	113	41,7	52	5,6	1
Д041	54	67,4	15,4	129	43,4	54	5,6	1
Д042	94,2	117,7	16,5	170	57,2	72	5,6	1,8
Д043	164,8	206	29,4	192	56	70	5,6	2,4
Д044	238,4	297,9	35,7	226	66,5	83	5,6	3,65
Д045	372,8	466	44,5	281	84,5	106	5,6	6,45

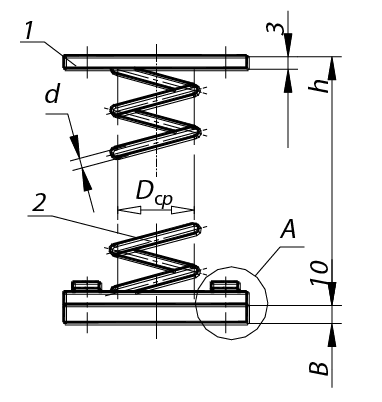

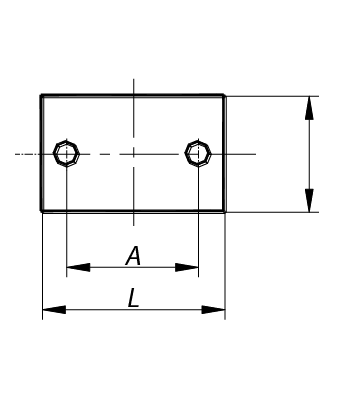

Габаритные и присоединительные размеры виброизолятора

Размер

Марка	L	A	B	Dср	d	d 1	d 2
До38	100	70	60	30	3	12	8,5
Д039	110	80	70	40	4	12	8,5
ДО40	130	100	90	50	5	12	8,9
Д041	130	100	90	54	6	14	10,5
Д042	150	120	110	72	8	14	10,5
Д043	160	130	120	80	10	14	10,5
Д044	180	150	140	96	12	14	10,5
Д045	220	180	170	120	15	16	12,5
