Общие сведения
Стаканы СТМ общего назначения предназначены для установки крышных радиальныхвентиляторов на кровле и оголовках шахт зданий и сооружений.
Разработан для облегчения монтажа крышных вентиляторов на любом типе кровли.
Изготавливаются из нержавеющей либо из углеродистой стали с лакокрасочным покрытием.
Представляет собой сварную конструкцию, внутри которой расположены воздуховод и клапан.
Имеет присоединительные фланцы с монтажными отверстиями под крепления крышных вентиляторов.
Конструкция стаканов обеспечивает высокую жесткость.

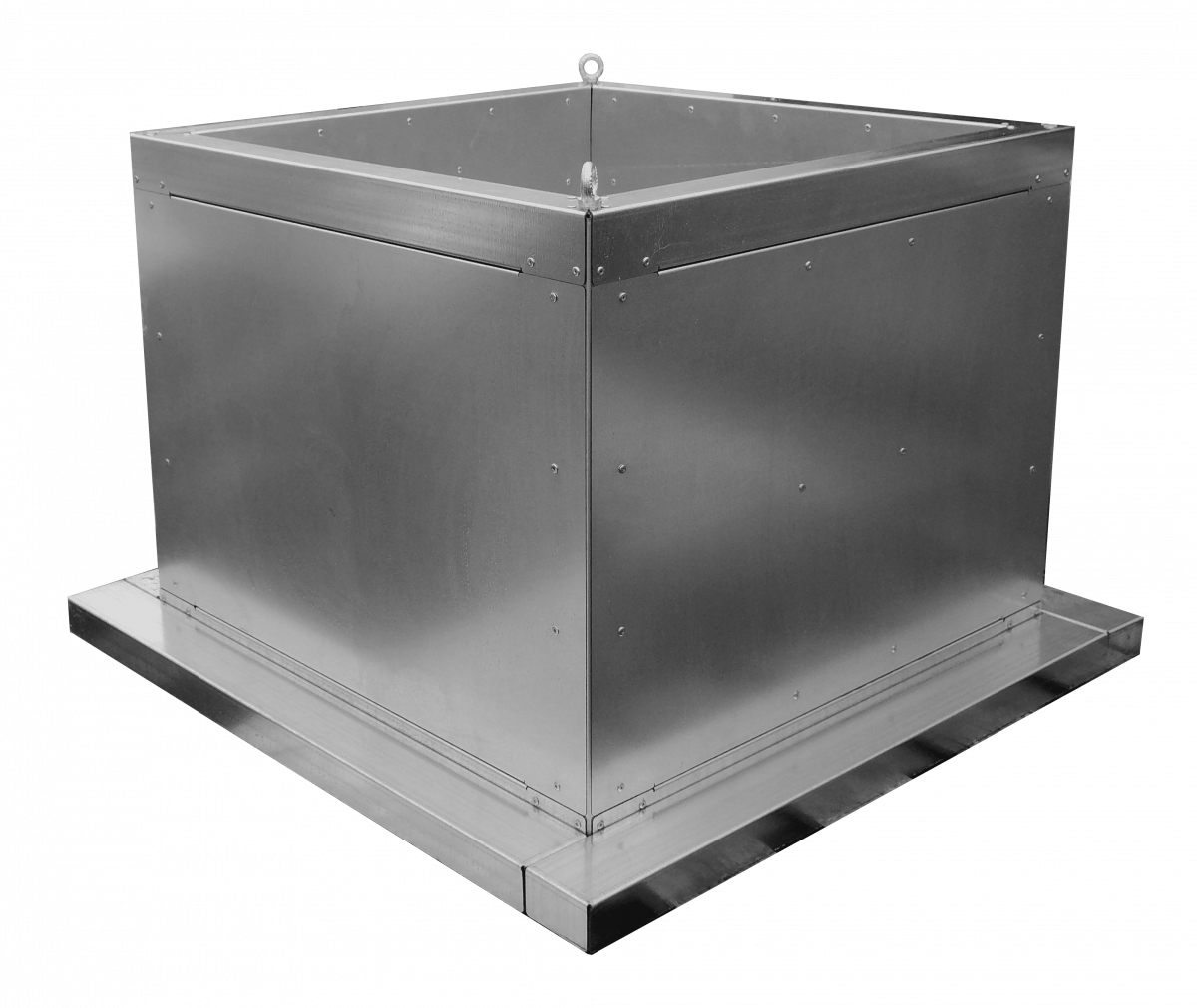

Монтажные стаканы СТМ
Монтажные стаканы СТМ используются для установки на кровлях крышных вентиляторов типа ВКР, ВКРС и ВКРФ. Могут применяться на крышах с любым типом кровельного покрытия.
Все части монтажного стакана СТМ (корпус, воздуховод, фланцы) в зависимости от исполнения изготавливаются из нержавейки или горячеоцинкованной стали, покрытой износостойким лакокрасочным материалом. Все неразъемные соединения – сварные, в среде защитных газов, что гарантирует их высокое качество.
Применение коррозионностойких материалов и износостойких покрытий гарантирует долговременную работу монтажного стакана СТМ в условиях самых неблагоприятных факторов (снег, осадки, обледенение, абразив в воздухе или др.).
В допкомплектацию может быть включен клапан, предотвращающий обратный отток воздуха, и поддон для сбора конденсированной влаги.
Монтажный стакан СТМ для крышных вентиляторов является опциональным оборудованием, и приобретается заказчиком на свое усмотрение.
Габаритно-присоединительные размеры СТМ без уклона
%20плоский-01-01-01.png)
| Типоразмер | А, мм | B, мм | C, мм | D, мм | H, мм | d, мм |
| 5,0 | 500 | 630 | 665 | 830 | 600 | 10 |
| 5,6 | 560 | 690 | 725 | 890 | 600 | 10 |
| 6,3 | 630 | 755 | 790 | 960 | 600 | 10 |
| 7,1 | 710 | 840 | 875 | 1040 | 600 | 10 |
| 8,0 | 880 | 1005 | 1050 | 1210 | 600 | 12 |
| 9,0 | 900 | 1050 | 1090 | 1230 | 600 | 12 |
| 10,0 | 1090 | 1220 | 1260 | 1420 | 600 | 12 |
| 11,2 | 1120 | 1350 | 1390 | 1550 | 600 | 12 |
| 12,5 | 1370 | 1505 | 1605 | 1645 | 600 | 14 |
Монтажные стаканы
Разработан для облегчения монтажа крышных вентиляторов и его специальная конструкция применяется на любом типе кровли.
Стаканы монтажные изготавливаются в обычном исполнении из углеродистой и оцинкованной сталей, а также в коррозионностойком исполнении из нержавеющих сталей марок AISI430, AISI304, AISI321.
В зависимости от необходимости монтажный стакан может быть изготовлен без обратного клапана, с обратным гравитационным клапаном на вытяжку, с обратным гравитационным клапаном на приток, либо с клапаном, снабжённым электроприводом.
Конструкция стаканов обеспечивает высокую расчётную жёсткость.
Для установки осевых вентиляторов крышного исполнения монтажные стаканы комплектуются специальным переходником ОСВ.
Линейка СТМ
| Стакан | Термоизоляция | Уклон | Клапан |
| СТМ 100 | без утепления | без уклона | без клапана |
| СТМ 110 | без утепления | с уклоном | без клапана |
| СТМ 200 | с утеплением | без уклона | без клапана |
| СТМ 210 | с утеплением | с уклоном | без клапана |
| СТМ 102 | без утепления | без уклона | с клапаном на вытяжку |
| СТМ 202 | с утеплением | без уклона | с клапаном на вытяжку |
| СТМ 112 | без утепления | с уклоном | с клапаном на вытяжку |
| СТМ 212 | с утеплением | с уклоном | с клапаном на вытяжку |
| СТМ 103 | без утепления | без уклона | с клапаном на приток |
| СТМ 203 | с утеплением | без уклона | с клапаном на приток |
| СТМ 113 | без утепления | с уклоном | с клапаном на приток |
| СТМ 213 | с утеплением | с уклоном | с клапаном на приток |
| СТМ 104 | без утепления | без уклона | с клапаном с электроприводом |
| СТМ 204 | с утеплением | без уклона | с клапаном с электроприводом |
| СТМ 114 | без утепления | с уклоном | с клапаном с электроприводом |
| СТМ 214 | с утеплением | с уклоном | с клапаном с электроприводом |
| СТМ 204 ДУ | с утеплением | без уклона | с клапаном ДУ с электроприводом |
| СТМ 214 ДУ | с утеплением | с уклоном | с клапаном ДУ с электроприводом |
