Шумоглушители

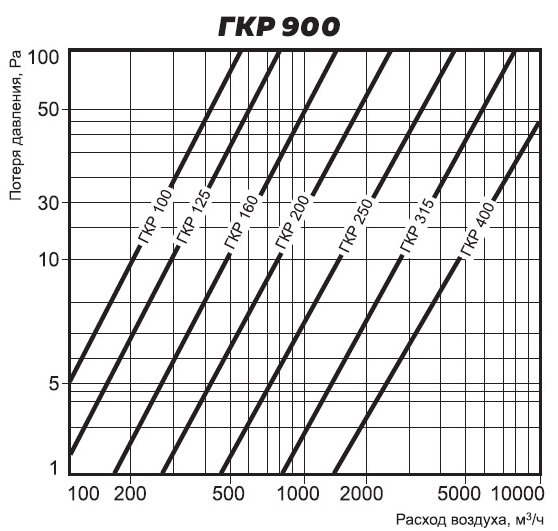

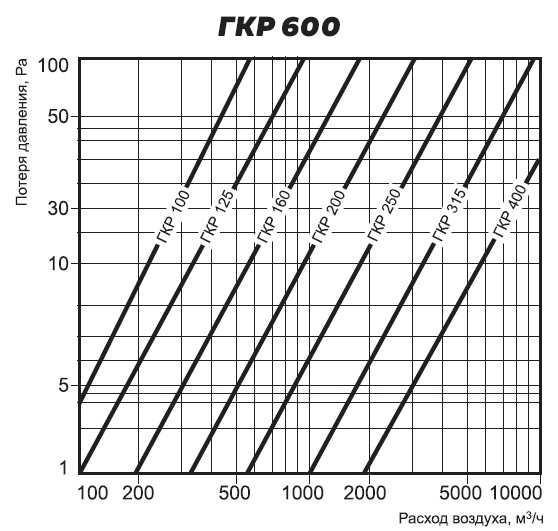

Аэродинамические характеристики круглого трубчатого шумоглушителя

Акустические характеристики круглого трубчатого шумоглушителя

Марка	L	63	125	250	500	1000	2000	4000	8000
Шумоглушитель ГКР d100	600	3	5	12	20	28	31	31	24
Шумоглушитель ГКР d100	900	4	7	13	26	32	35	36	27
Шумоглушитель ГКР d125	600	3	6	7	17	27	32	29	23
Шумоглушитель ГКР d125	900	4	7	13	28	35	38	34	26
Шумоглушитель ГКР d160	600	1	2	11	22	26	34	27	21
Шумоглушитель ГКР d160	900	1	5	13	24	36	38	30	25
Шумоглушитель ГКР d200	600	2	4	8	14	18	26	23	19
Шумоглушитель ГКР d200	900	4	6	8	20	30	32	28	24
Шумоглушитель ГКР d250	600	4	6	7	12	20	23	19	18
Шумоглушитель ГКР d250	900	4	7	8	19	33	33	25	21
Шумоглушитель ГКР d315	600	1	9	10	20	22	19	14	15
Шумоглушитель ГКР d315	900	1	10	13	26	32	23	21	19
Шумоглушитель ГКР d400	600	-	9	10	18	16	14	12	12
Шумоглушитель ГКР d400	900	-	9	15	28	23	19	18	14

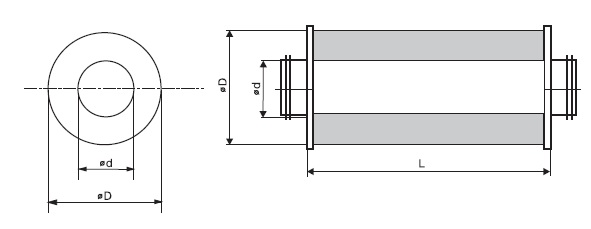

Габаритные и присоединительные размеры

Марка	L	D	d	Вес, кг
Шумоглушитель ГКР d100	600	200	100	3,3
Шумоглушитель ГКР d100	900	200	100	5
Шумоглушитель ГКР d125	600	224	125	4
Шумоглушитель ГКР d125	900	224	125	6
Шумоглушитель ГКР d160	600	260	160	5,1
Шумоглушитель ГКР d160	900	260	160	7,7
Шумоглушитель ГКР d200	600	315	200	6,3
Шумоглушитель ГКР d200	900	315	200	9,5
Шумоглушитель ГКР d250	600	355	250	7,8
Шумоглушитель ГКР d250	900	355	250	11,7
Шумоглушитель ГКР d315	600	450	315	11
Шумоглушитель ГКР d315	900	450	315	16,5
Шумоглушитель ГКР d400	600	630	400	17,1
Шумоглушитель ГКР d400	900	630	400	23,3

Шумоглушитель трубчатый круглый

Круглые трубчатые шумоглушители представляют из себя устройство, состоящее из двух труб различного диаметра: труба меньшего диаметра расположена внутри трубы большего диаметра. Внутренняя труба имеет диаметр воздуховода и перфорированную поверхность, а внутренне пространство между трубами заполнено звукопоглощающим материалом.

Стандартная длина шумоглушителей 600 или 900 мм, но возможно изготовление их любой длины.

Типоразмеры (d присоединительных отверстий, в мм): 100; 125; 160; 200; 250; 315; 355; 400; 450; 500; 560; 630.

Шумоглушитель пластинчатый прямоугольный

Снижение уровня шума происходит за счет разделения продольными обтекателями, расположенными внутри шумоглушителя, проходящего воздуха на несколько потоков и звукопоглощающего материала, заполняющего внутренние пластины.

Пластины имеют толщину 100 мм и расположены на расстоянии 100 мм друг от друга.

Стандартная длина шумоглушителей 1000 мм, но возможно изготовление их любой длины.

Типоразмеры (ширина x высота), в мм: 400 x 200; 500 x 250; 500 x 300; 600 x 300; 600 x 350; 700 x 400; 800 x 500; 1000 x 500.
