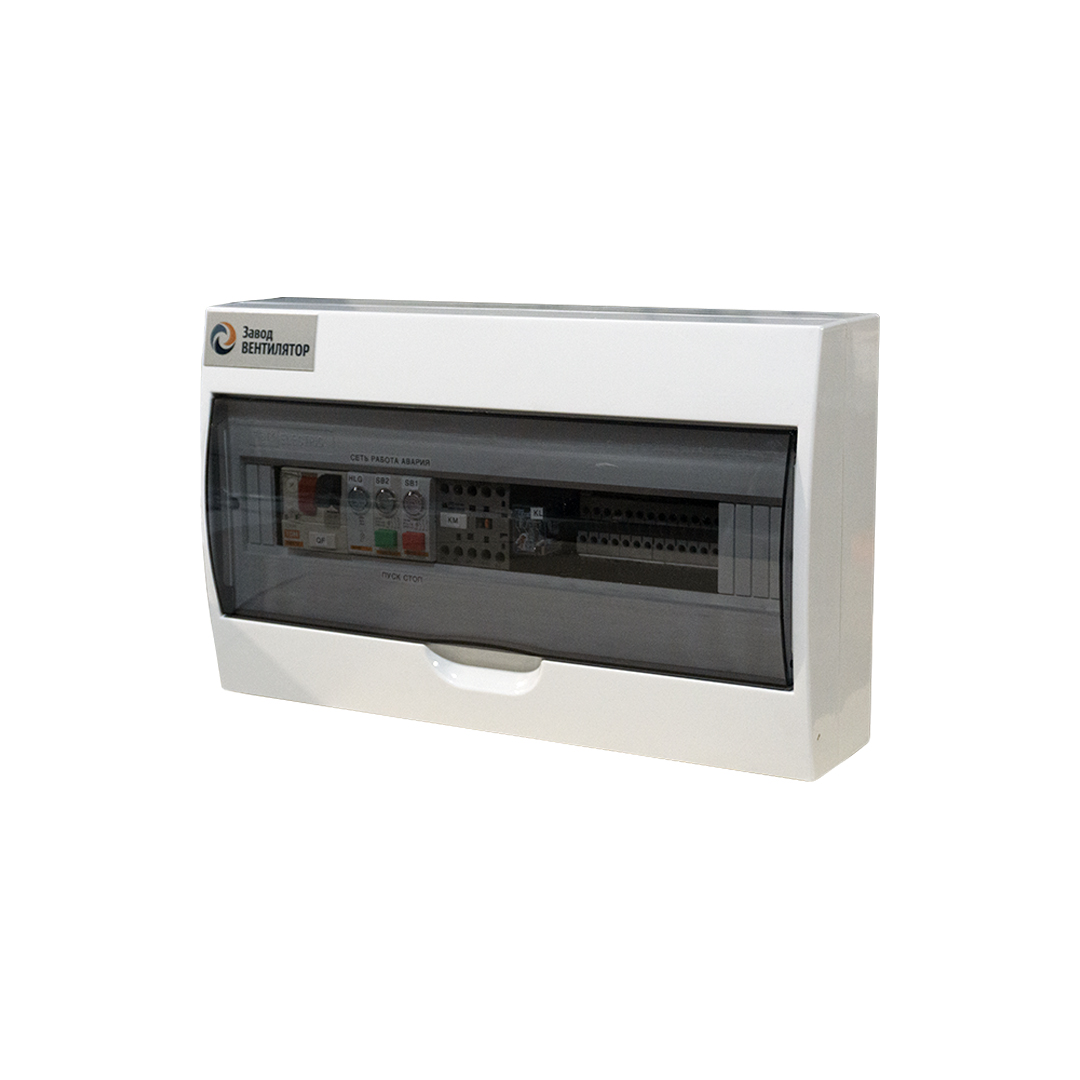

Щиты управления вентиляцией типа ЩУВ предназначены для управления запуска/останова двигателя вентилятора.
Релейная схема управления.
Основные отличия серии:
• Управление вентилятором 220/380В
• Корпус: Пластик IP41/Металл IP54
• Для вентиляторов с мощностью двигателя до 45 кВт
• Степень защиты электродвигателя: Защита от Короткого Замыкания/ Перегрузок по току
Основные функции Щита управления для общеобменной вентиляции
-
Защита от короткого замыкания
-
Защита двигателя от перегрева по термоконтакту
-
Управление приводом жалюзей 220 В
-
Индикация наличия питания
-
Индикация состояния Работа/Авария
-
Выдача сигнала Работа/Авария на внешний пульт сигнализации
-
Подключение пульта дистанционного управления
- Подключение частотного преобразователя, устройства плавного пуска или симмисторного регулятора.
Дополнительные опции
• Пульт дистанционного управления.
• Частотный преобразователь.
• Устройство плавного пуска
• Симмисторный регулятор.
Условия эксплуатации
1. Высота установки над уровнем моря не более 1000 м.
2. Температура окружающего воздуха в помещении от +5°С до +35°С.
3. Относительная влажность воздуха не более 75% при температуре +15°С и 98% при температуре +25°С.
4. Окружающая среда не должна быть взрывоопасной и содержать агрессивные газы и пары в концентрациях,
разрушающих металл и изоляцию.

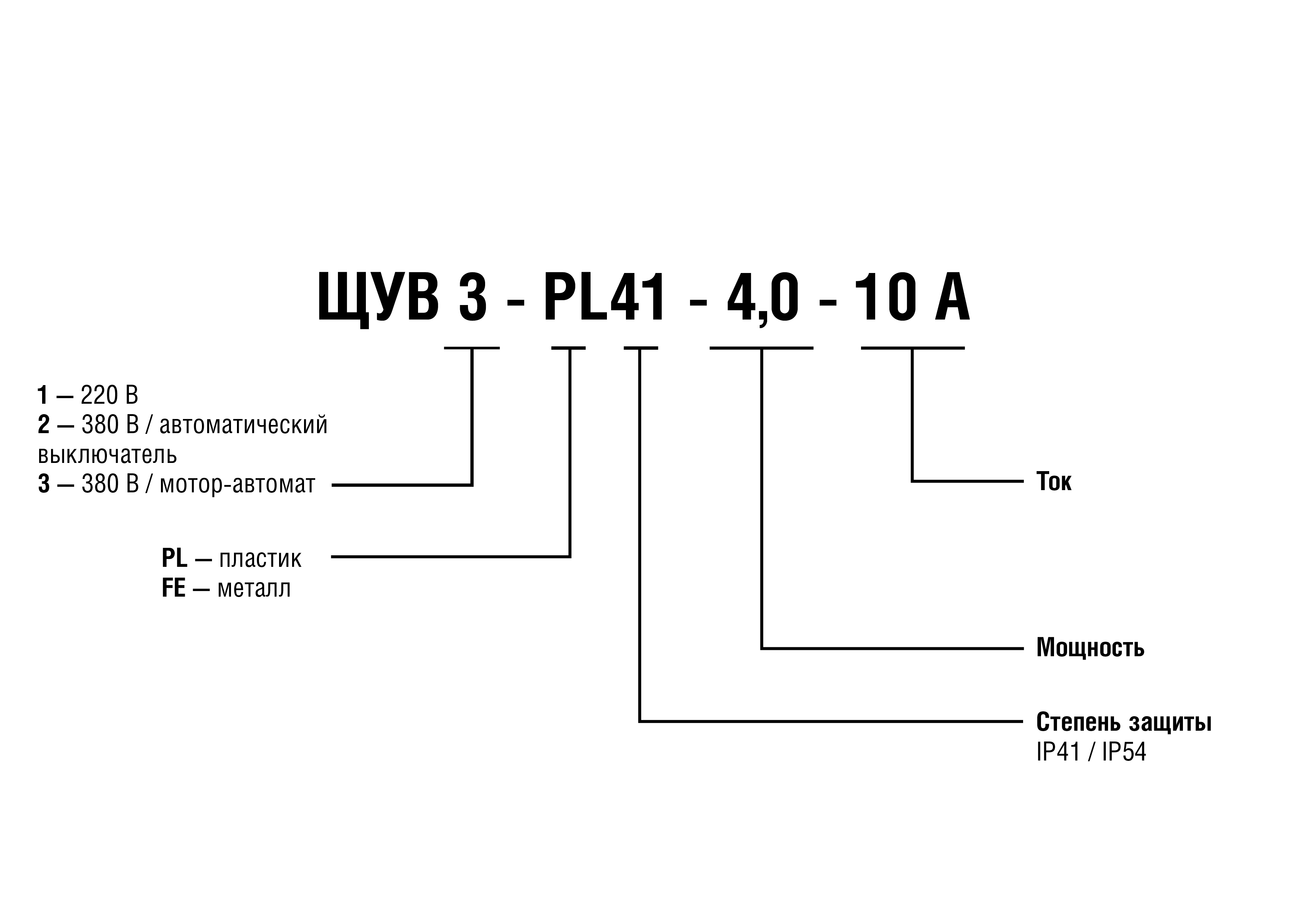

Условное обозначение ЩУВ

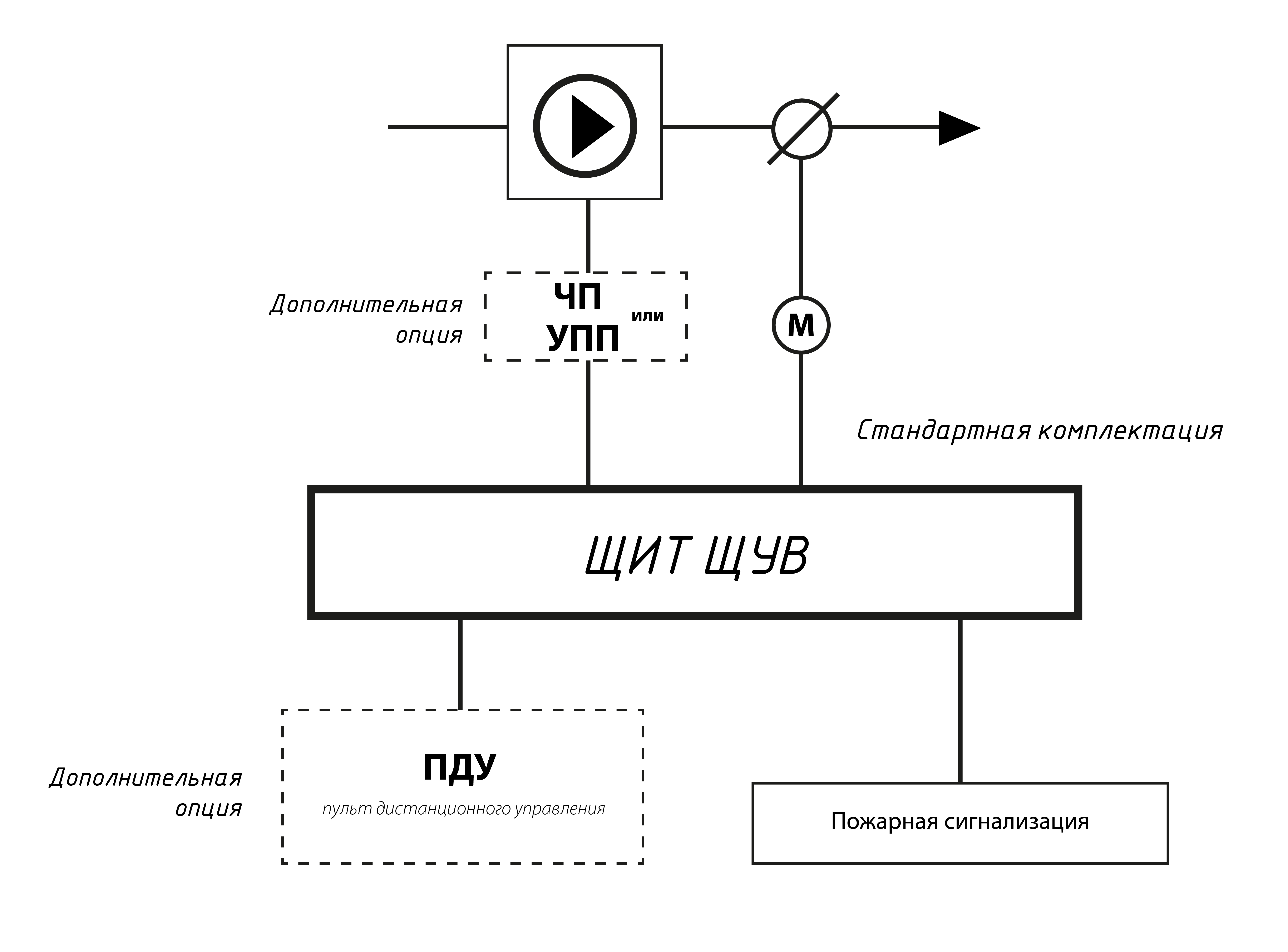

Функциональная схема ЩУВ
