Клапаны

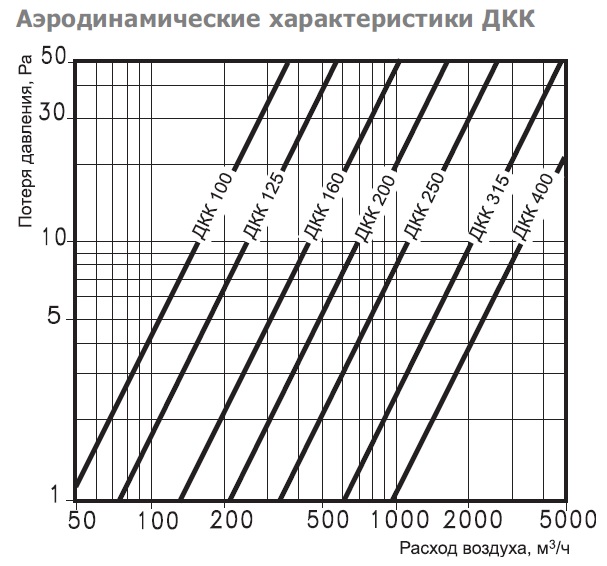

Аэродинамические характеристики дроссель-клапана

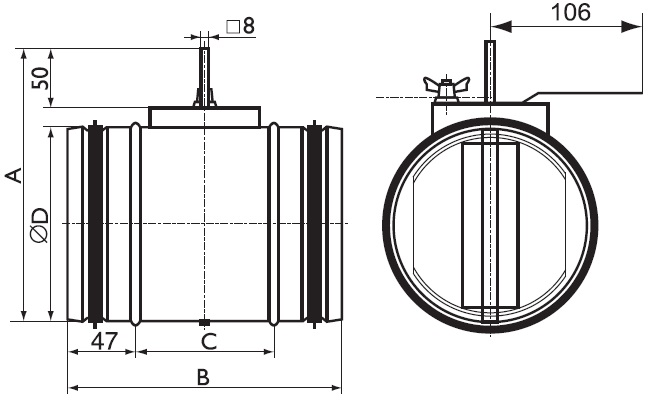

Габаритные и присоединительные размеры дроссель-клапана

Марка	D	A	B	C	Момент вращ-я, Нм	Вес, кг
Дроссель-клапан 100	100	163	200	106	1	0,38
Дроссель-клапан 125	125	193	200	106	1	0,53
Дроссель-клапан 160	160	225	200	106	1	0,74
Дроссель-клапан 200	200	272	200	106	1	1,11
Дроссель-клапан 250	250	325	200	106	1,5	0,56
Дроссель-клапан 315	315	390	200	106	2	2,12

Дроссель-клапан

• Изготавливаются для круглых и прямоугольных воздуховодов.
• Корпус и поворотная пластина заслонки изготовлены из оцинкованной стали.
• Резиновый уплотнитель на кромке поворотной пластины препятствует ее примерзанию к корпусу в зимний период, а также обеспечивает герметичное перекрытие канала.
• В стандартную комплектацию входит ручной привод с фиксатором угла открытия.
• Поворотный шток квадратного сечения со стороной 8 мм обеспечивает надежную фиксацию привода заслонки.
• Возможна установка электропривода.
• Рабочий диапазон температур окружающего воздуха от -40°С до +70°С.
• Типоразмеры круглых дроссель-клапанов (d присоединительного отверстия в мм): 100; 125; 160; 200; 250; 315
• Типоразмеры прямоугольных дроссель-клапанов (высота х ширина, в см): 40 х 20; 50 х 25; 50 х 30; 60 х 30; 60 х 35; 70 х 40; 80 х 50; 100 х 50

Воздушный клапан прямоугольный

• Клапан представляет из себя конструкцию из корпуса и створок-лопаток. Створки клапана вращаются во взаимно противоположных направлениях. В местах соприкосновения лопаток установлен резиновый уплотнитель, препятствующий примерзанию лопаток в зимний период, а также служащий для повышения герметизации.
• Материал корпуса: оцинкованная сталь
• Материал лопаток: алюминий
• Типоразмеры (высота х ширина, в см): 40 х 20; 50 х 25; 50 х 30; 60 х 30; 60 х 35; 70 х 40; 80 х 50; 100 х 50

Клапан лепестковый

Клапаны лепестковые предназначены для установки на нагнетательной стороне осевых вентиляторов ВО 06-300, с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.

Описание и классификация

Клапан для стакана монтажного типа СТМ состоит из круглой обечайки в исполнении «фланец-ниппель», во внутреннем сечении которой установлена двухстворчатая заслонка, оснащённая противовесами.

Клапан для стакана монтажного типа СТМ-ОСВ состоит из круглой обечайки в исполнении «фланец-ниппель», во внутреннем сечении которой установлена одностворчатая заслонка, оснащённая противовесом.

Фиксация клапанов во внутреннем пространстве стаканов осуществляется за счёт фиксаторов (захватов) расположенных по всей окружности в нижней части стакана. Клапан опускается во внутреннюю часть стакана и закрепляется в фиксаторах фланцевой частью обечайки. Клапаны изготавливаются в тех же рядах типоразмеров, что и стаканы монтажные: с №3,55 по №12,5.

Клапаны СТМ и СТМ-ОСВ

Конструкция

Конструкция стаканов монтажных для вентиляторов, устанавливаемых на кровле (стаканы типа СТМ и СТМ-ОСВ) предусматривает установку клапана. Открытие клапана происходит под действием потока воздуха, возникающем при включении вентилятора. При выключении вентилятора поток воздуха прекращается и заслонка(и) под воздействием силы тяжести на противовес возвращается в исходное положение.
