Вентиляторы канальные прямоугольные ВКПН

Технические характеристики Вентиляторы канальные прямоугольные ВКПН №100-50

		Двигатель
Вентилятор (сокращённое обозначение)	D рабочего колеса, в дм	Мощность, кВТ	Частота вращения об/мин	Тип	Рабочее напряжение	Фазность	Мах расход воздуха, м3/ч	Давление р, Па	Масса, кг
ВКПН 100*50 4D-5,6	5,6	4	1500	100L4	380	3	14 400	900	110,6

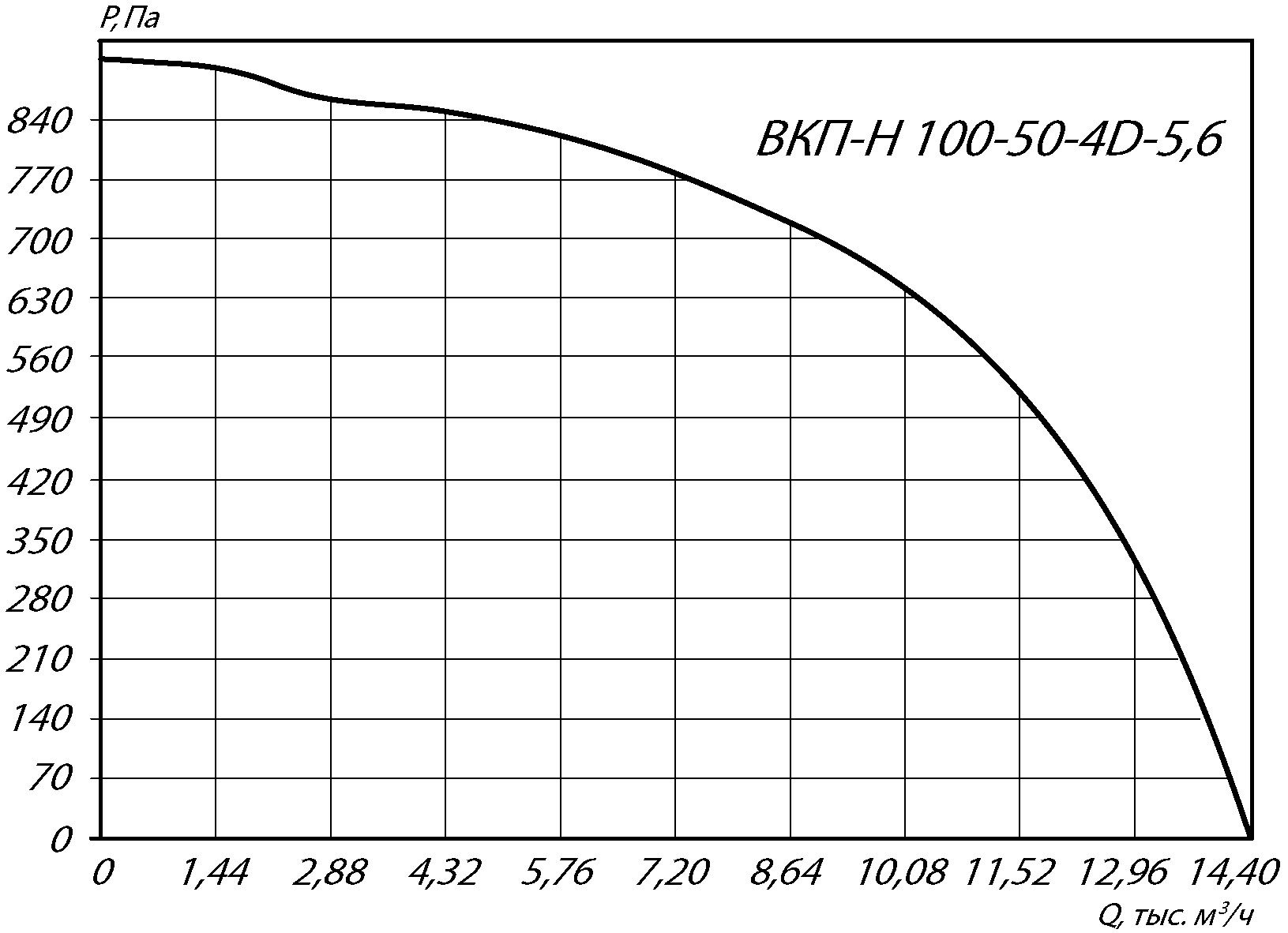

Аэродинамические характеристики канального вентилятора ВКП-Н 100-50

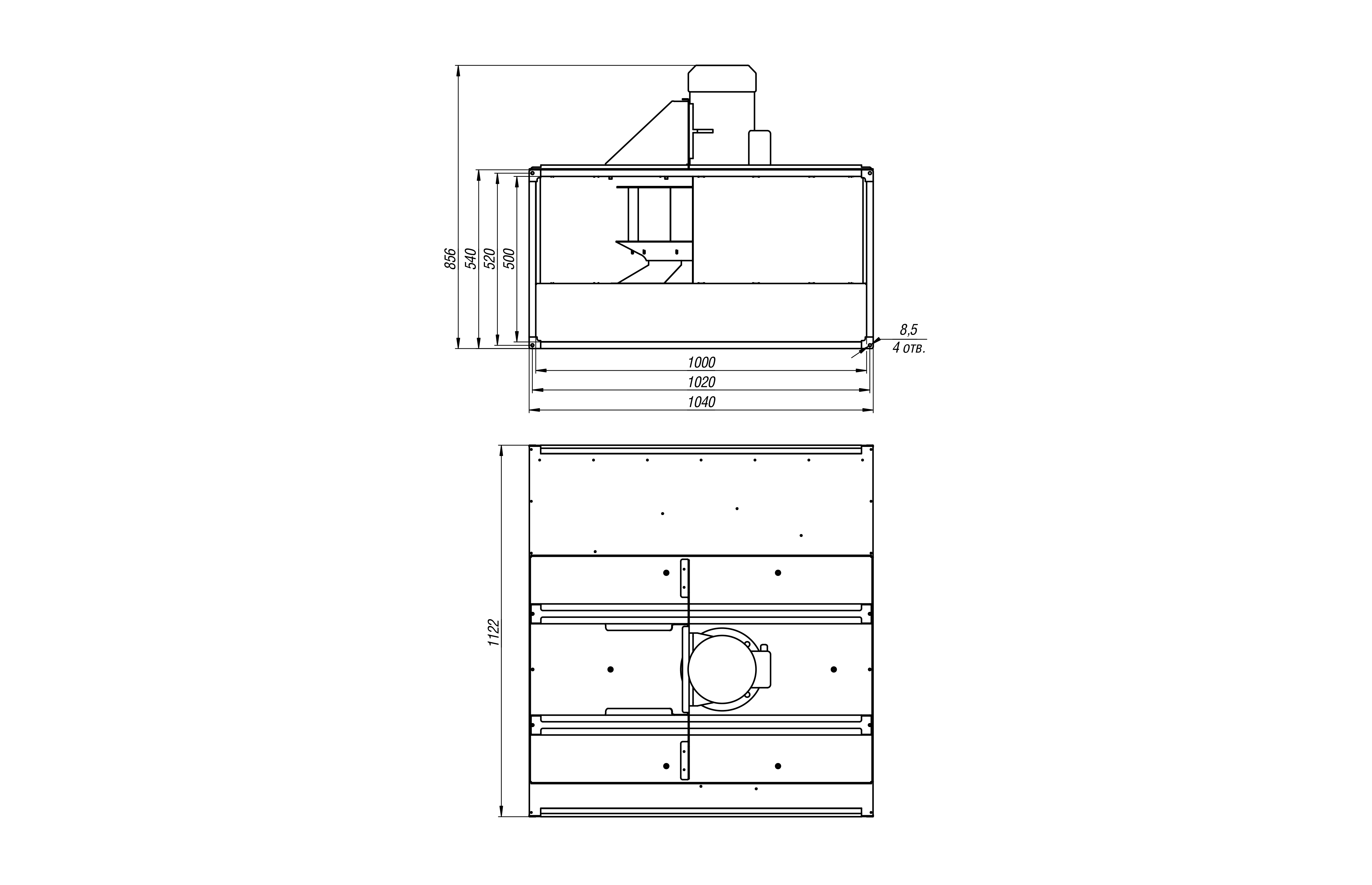

Габаритные и присоединительные размеры канального вентилятора ВКП-Н 100-50

Акустические характеристики канального вентилятора ВКП-Н 100-50

	Корректированный уровень звуковой мощности Lpa, дБ(А)
Вентилятор (сокращённое обозначение)	на входе	на выходе
ВКПН 100-50 4D-5,6	80	84

Канальные вентиляторы ВКПН

Вентиляторы канальные прямоугольные ВКПН специального назначения применяются в вытяжных вентиляционных системах на объектах химического, фармацевтического, пищевого производства, аккумуляторных помещений, в различных лабораториях, на промышленных объектах со специфическими техпроцессами и др. Для реализации качественной и эффективной работы канального взрывозащищенного вентилятора, повышения надёжности и долговечности, необходим грамотный и постоянный технический уход, гарантирующий нормальное техническое состояние вентилятора. Особое внимание необходимо уделить зазорам между крыльчаткой и корпусом, на состояние рабочего колеса и его износ в процессе эксплуатации, на состояние заземления и электродвигателя.

Рабочая среда – воздух и газовоздушные среды со слабой химической агрессивностью по отношению к черным и цветным металлам или с повышенной температурой.

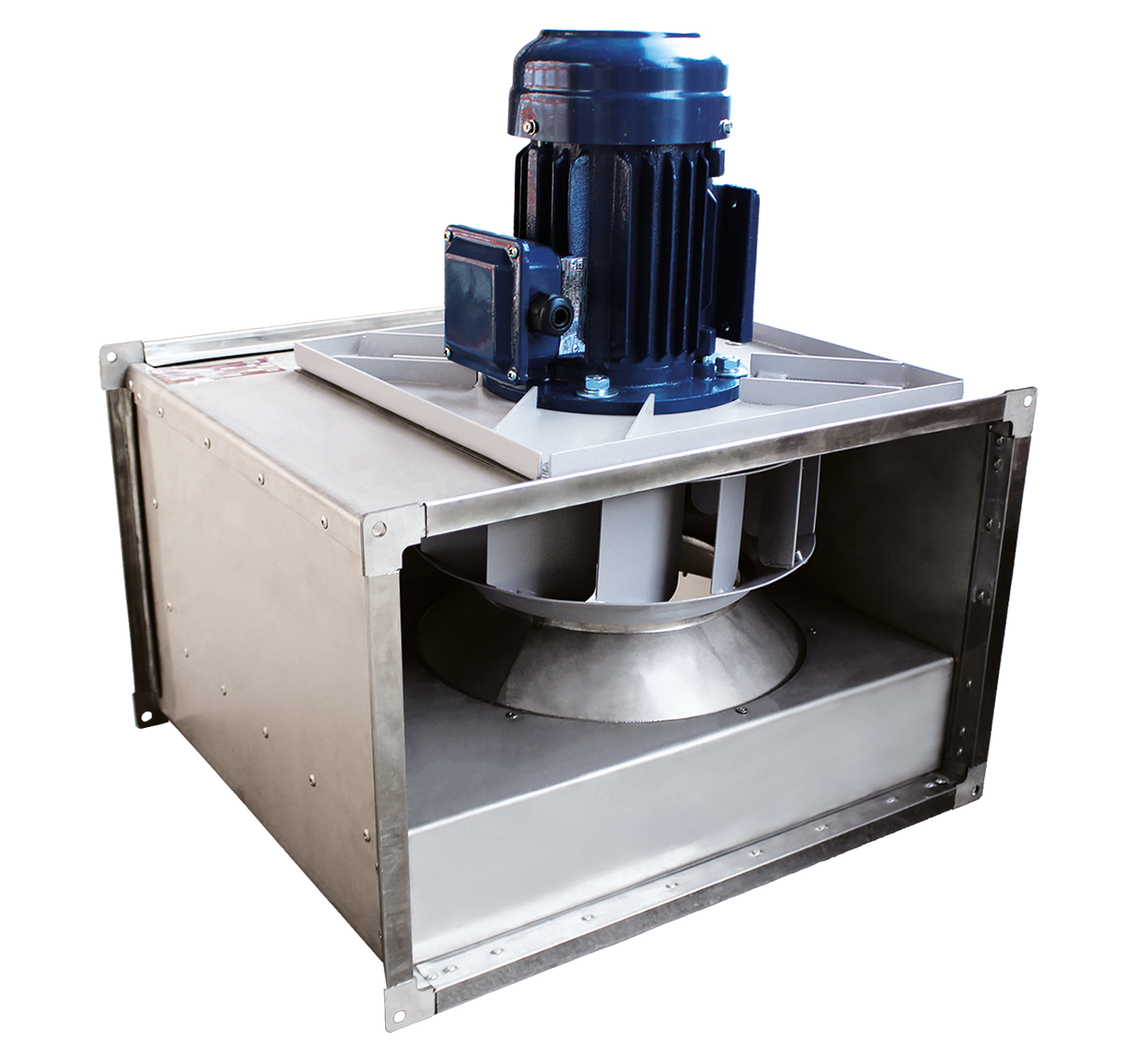

Конструкция вентилятора канального прямоугольного ВКПН – моноблочная. Агрегат поставляется заказчику в полностью собранном виде в заводской упаковке.

Отличительной конструктивной чертой данного вентилятора является то, что приводной двигатель вынесен на пределы рабочего сечения на наружную стенку корпуса. Такое техническое решение позволяет со стопроцентной вероятностью исключить влияние рабочей среды на двигатель, соответственно, повышается надежность и долговечность вентилятора канального ВКПН. Степень защиты электропривода во взрывобезопасном исполнении - 1ExdIIBT4 (либо 1ExdIICT4).

Корпус прямоугольного канального вентилятора ВКПН изготавливается из оцинкованной или нержавеющей стали, благодаря чему надежно защищен от коррозии. Корпуса из оцинковки дополнительно покрываются износостойкими ЛКМ методом порошкового напыления.

По торцам корпуса вентилятора канального прямоугольного ВКПН предусмотрены монтажные фланцы с отверстиями для подсоединения агрегата к вентиляционным воздуховодам. Вентилятор ВКПН монтируется в разрыв воздуховодов с помощью монтажных шин. Для лучшей герметизации рекомендуется использовать уплотнительные ленты или герметики.

Внутри корпуса располагается рабочее колесо радиального типа с отогнутыми в обратную вращению сторону лопатками.

Канальные вентиляторы ВКПН условия эксплуатации

Вентиляторы канальные прямоугольные ВКПН специального назначения рассчитаны на эксплуатацию в климатических условиях У и Т согласно ГОСТ 15150 по категориям размещения 2 и 3. Не допускается наличие в перемещаемом воздухе капельной влаги, агрессивных веществ по отношению к углеродистым сталям, алюминию и меди, липких или волокнистых веществ технического или естественного происхождения.

Серия прямоугольных канальных вентиляторов ВКПН изготавливается только в специсполнениях. Вы можете заказать и купить прямоугольный взрывозащищенный канальный вентилятор, канальный вентилятор ВКПН в общепромышленном кислотостойком, взрывозащищенном кислотостойком или кухонном исполнении.

Модельная линейка вентиляторов канальных прямоугольных ВКПН насчитывает 7-мь стандартных типоразмеров.

Основные варианты изготовления
