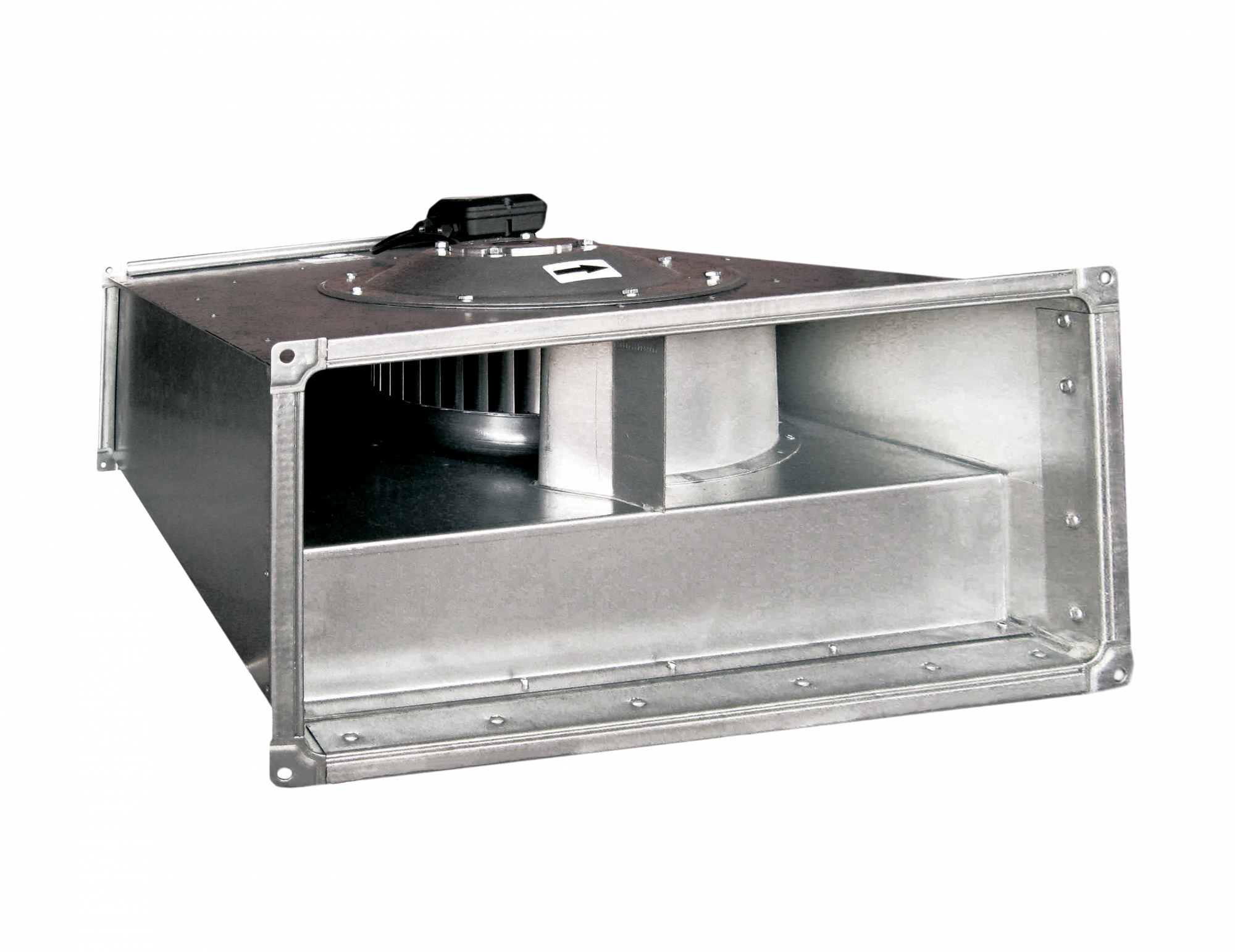

Канальные вентиляторы ВКП

Технические характеристики Канальные вентиляторы ВКП №100-50

Марка вентиля-тора

Напря-жение, В/ частота, Гц

Фаз-ность

Потребля-емая мощ-ность, Вт

Ток, А

Макс. расход воздуха, м3/ч

Частота вращ-ения, об/мин

Макс. темпе-ратура переме-щаемого воздуха, °С

Уровень звукового давления на расст. 3 м, дБ(А)

Класс защиты двига-теля

Ёмкость конден-сатора, мкФ

Тип термо-защиты

Масса, кг

Электри-ческая схема подклю-чения

ВКП 100-50-6D

400/50

3

3500

6

8200

930

40

62

IP54

-

Встра-иваемое биметал-лическое термореле

85

В

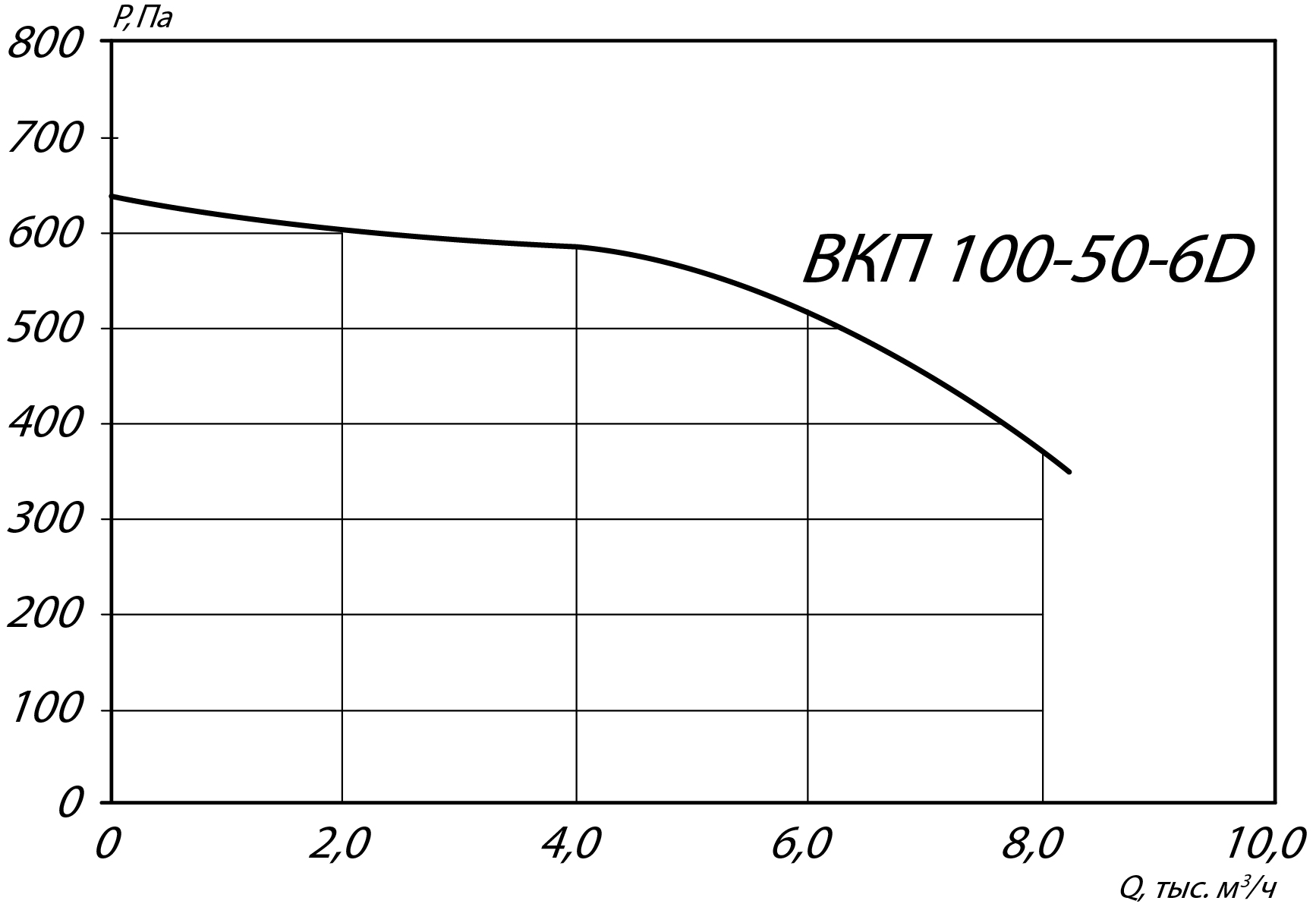

Аэродинамические характеристики канального вентилятора ВКП 100-50

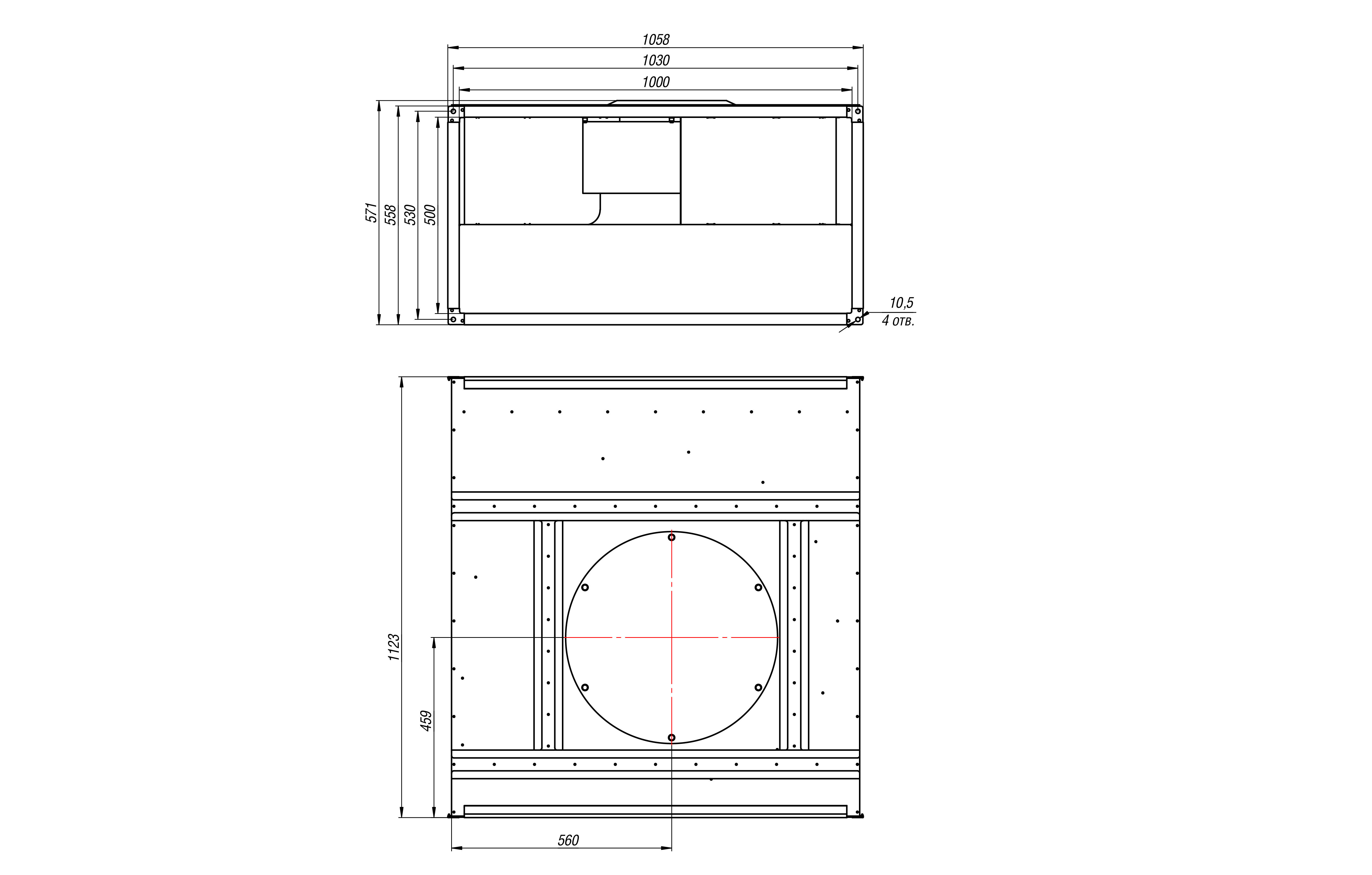

Габаритные и присоединительные размеры канального вентилятора ВКП 100-50

Акустические характеристики канального вентилятора ВКП 100-50

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП 100-50-6D	Lwa Канал	79	72	69	65	71	72	72	69	65
	Lwa к выходу	84	69	72	72	78	79	77	74	69
	Lwa к окружению	60	54	65	61	63	61	58	53	53

Технические характеристики канальных вентиляторов ВКП

Канальные вентиляторы ВКП прямоугольные, одностороннего всасывания из оцинкованной стали предназначены для систем вентиляции, кондиционирования и отопления, с целью создания благоприятных климатических показателей в зданиях и сооружениях бытовой и промышленной направленности.

Канальные прямоугольные вентиляторы ВКП устанавливаются в:
 • Кафе, ресторанах и столовых;
 • Офисных и торговых центрах;
 • Складских и производственных помещениях;
 • Магазинах и супермаркетах;
 • Кинотеатрах и развлекательных центрах;
 • Гаражах и автостоянках.

Рабочая среда для вентиляторов прямоугольных ВКП:
 • Содержание пыли и твердых частиц не более 0,1 г/м³;
 • Отсутствие липких и химически активных веществ;
 • Относительная влажность до 80%;
 • +60°С – максимальная температура перемещаемого воздуха;

Канальные вентиляторы серии ВКП устанавливаются в разрыв прямоугольных воздуховодов в систему вентиляции, под любым углом. Крепление вентилятора к воздуховоду осуществляется за счет шинорейки.
В заводскую комплектацию вентилятора ВКП входит:
 • Оцинкованный корпус;
 • Рабочее колесо центробежного типа;
 • Двигатель с внешним ротором, одно или трех фазный;
 • Монтажный уголок (шина монтажная);
 • Технический паспорт вентилятора с отметкой ОТК.

Варианты изготовления канальных вентиляторов:
- Вентилятор канальный прямоугольный ВКП;
- Вентилятор канальный марки ВКП-Б;
- Вентилятор канальный в шумоизолированном корпусе марки ВКП-Ш;
- Вентилятор канальный с вынесенным электродвигателем на корпус марки ВКПН;
- Вентилятор канальный кухонный с вынесенным электродвигателем марки ВКПН-КХ.

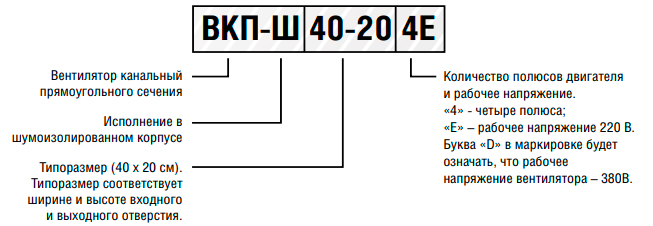

Условное обозначение канальных вентиляторов серии ВКП (пример):

Дополнительно к вентилятору можно заказать:
 • Клапан прямоугольный;
 • Воздушный фильтр;
 • Шумоглушитель прямоугольный;
 • Регулятор скорости оборотов рабочего колеса.

Монтаж и подключение вентилятора ВКП*:

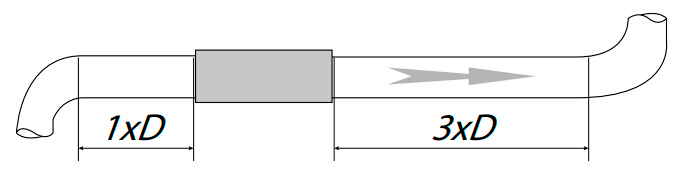

На входе и выходе вентилятора должны быть расположены прямые участки воздуховода. Минимальная длина прямоугольных участков воздуховода, следующая: со стороны всасывания один диаметр воздуховода и три диаметра со стороны нагнетания. На данных секциях не допускается установка шумоглушителей, фильтров, нагревателей и прочих устройств.

⚠ Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

*Более подробная информация о правилах монтажа, пуска, эксплуатации, обслуживания и технических характеристиках радиального вентилятора ВКП отражена в техническом паспорте изделия, который поставляется в комплекте с агрегатом.

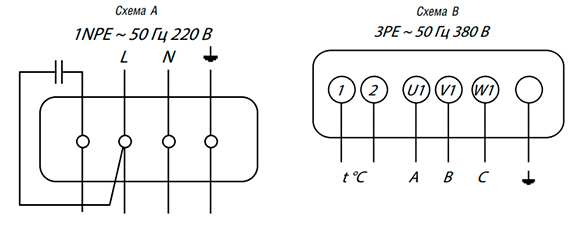

Электрическая схема подключения вентилятора ВКП:

Условия эксплуатации вентилятора ВКП

Вентиляторы канальные прямоугольные серии ВКП рассчитаны на бесперебойную работу на протяжении длительного времени в регионах с умеренным климатом по 2-й категории размещения.

Температура окружающей среды:
• от -40° до +40°С для вентиляторов исполнения У (умеренный климат);
