Канальные вентиляторы ВКП-Ш

Технические характеристики Канальные вентиляторы ВКП-Ш №100-50

Марка вентиля-тора	Напря-жение, В/ частота, Гц	Фаз-ность	Потребля-емая мощ-ность, Вт	Ток, А	Макс. расход воздуха, м3/ч	Частота вращ-ения, об/мин	Макс. темпе-ратура переме-щаемого воздуха, °С	Уровень звукового давления на расст. 3 м, дБ(А)	Класс защиты двига-теля	Ёмкость конден-сатора, мкФ	Тип термо-защиты	Масса, кг	Электри-ческая схема подклю-чения
ВКП-Ш 100-50-6D	400/50	3	3500	6	8200	930	40	60	IP54	-	Встра-иваемое биметал-лическое термореле	85	В
ВКП-Ш 100-50-8D	400/50	3	2000	4,1	7000	680	40	52	IP54	-		85	В

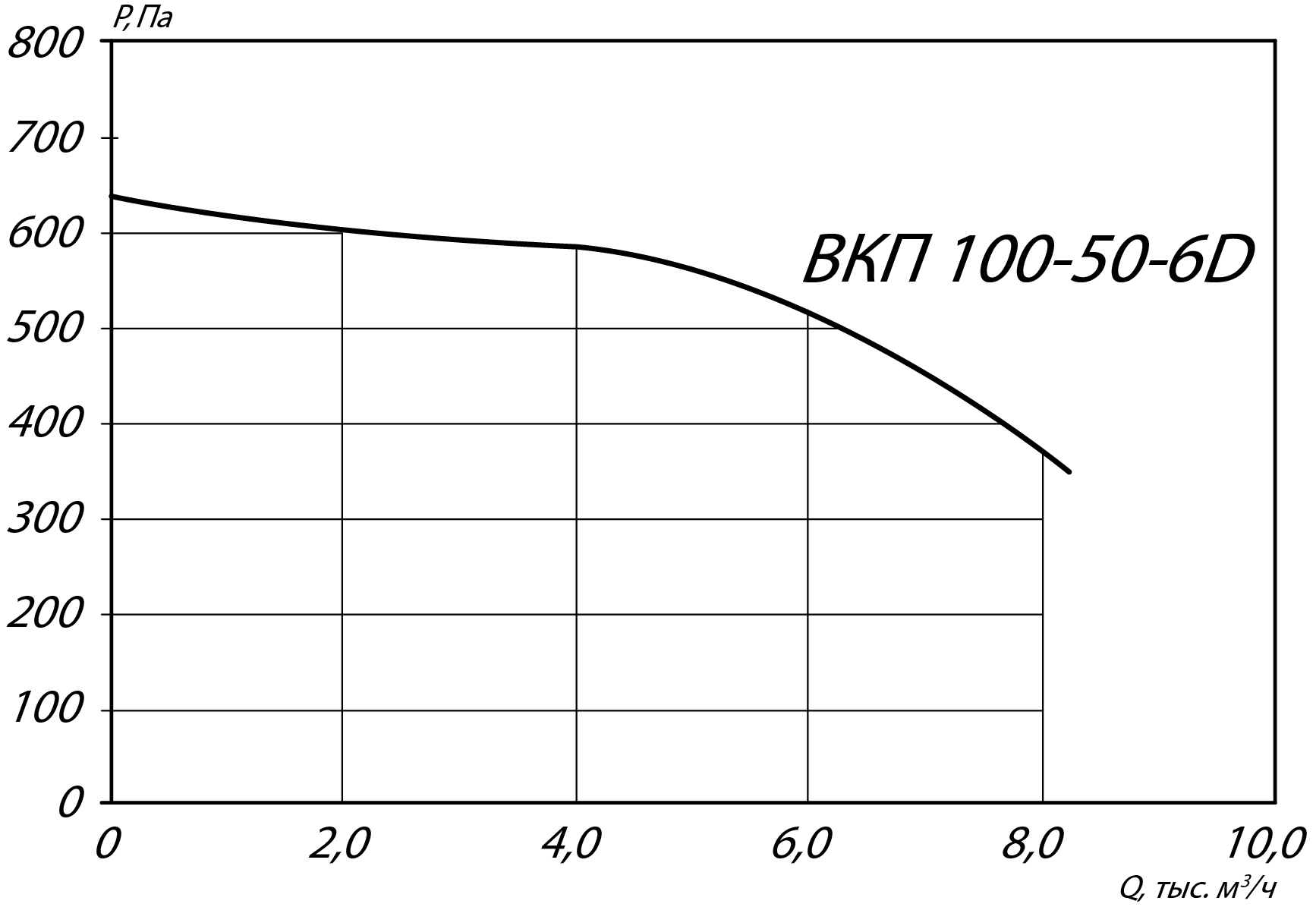

Аэродинамические характеристики канального вентилятора ВКП-Ш 100-50

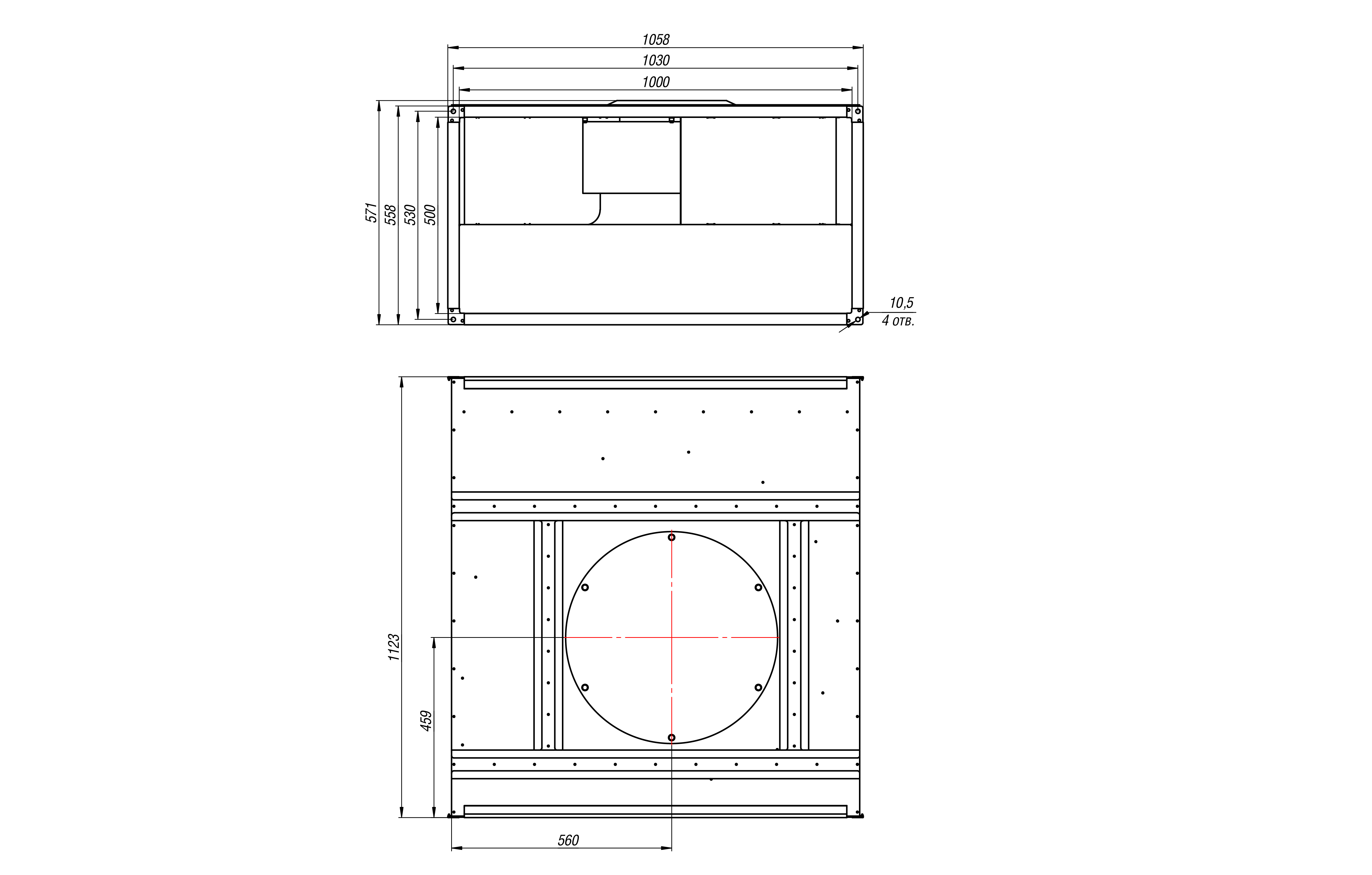

Габаритные и присоединительные размеры канального вентилятора ВКП-Ш 100-50

Акустические характеристики канального вентилятора ВКП-Ш 100-50

			Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Lpa, дБА	63	125	250	500	1000	2000	4000	8000
ВКП-Ш 100-50-6D	Lwa Канал	75	68	73	71	72	70	68	62	59
	Lwa к выходу	84	69	72	72	78	79	77	74	69
	Lwa к окружению	67	53	62	61	61	63	61	56	54

Технические характеристики канальных вентиляторов ВКП-Ш

Канальные вентиляторы ВКП-Ш прямоугольные, одностороннего всасывания предназначены для работы в составе канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока. Вентиляторы данного типа устанавливаются непосредственно в сечение воздуховодов и не занимают много места.

Канальные прямоугольные вентиляторы ВКП-Ш устанавливаются в:
• Кафе, ресторанах и столовых;
• Офисных и торговых центрах;
• Складских и производственных помещениях;
• Магазинах и супермаркетах;
• Кинотеатрах и развлекательных центрах;
• Гаражах и автостоянках.

Рабочая среда для вентиляторов прямоугольных ВКП-Ш:
• Содержание пыли и твердых частиц не более 0,1 г/м³;
• Отсутствие липких и химически активных веществ;
• Относительная влажность до 80%;
• +60°С – максимальная температура перемещаемого воздуха;

Канальные вентиляторы серии ВКП-Ш устанавливаются в разрыв прямоугольных воздуховодов в систему вентиляции, под любым углом. Крепление вентилятора к воздуховоду осуществляется за счет шинорейки. Вентилятор имеет двойной корпус из оцинкованной стали заполненный звукопоглощающим материалом на основе минеральной ваты толщиной не менее 5 см

В заводскую комплектацию вентилятора ВКП-Ш входит:
• Оцинкованный корпус;
• Рабочее колесо центробежного типа;
• Двигатель с внешним ротором, одно или трех фазный;
• Монтажный уголок (шина монтажная);
• Технический паспорт вентилятора с отметкой ОТК.

Варианты изготовления канальных вентиляторов:
- Вентилятор канальный прямоугольный ВКП;
- Вентилятор канальный марки ВКП-Б;
- Вентилятор канальный в шумоизолированном корпусе марки ВКП-Ш;
- Вентилятор канальный с вынесенным электродвигателем на корпус марки ВКПН;
- Вентилятор канальный кухонный с вынесенным электродвигателем марки ВКПН-КХ.

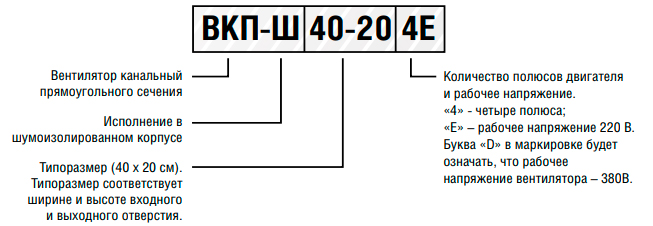

Условное обозначение канальных вентиляторов серии ВКП-Ш (пример):

Дополнительно к вентилятору можно заказать:
• Клапан прямоугольный;
• Воздушный фильтр;
• Шумоглушитель прямоугольный;
• Регулятор скорости оборотов рабочего колеса.

Монтаж и подключение вентилятора ВКП-Ш*:
На входе и выходе вентилятора должны быть расположены прямые участки воздуховода. Минимальная длина прямоугольных участков воздуховода, следующая: со стороны всасывания один диаметр воздуховода и три диаметра со стороны нагнетания. На данных секциях не допускается установка шумоглушителей, фильтров, нагревателей и прочих устройств.

⚠ Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

*Более подробная информация о правилах монтажа, пуска, эксплуатации, обслуживания и технических характеристиках радиального вентилятора ВКП-Ш отражена в техническом паспорте изделия, который поставляется в комплекте с агрегатом.

Электрическая схема подключения вентилятора ВКП-Ш:

Условия эксплуатации вентилятора ВКП-Ш

Вентиляторы канальные прямоугольные серии ВКП-Ш рассчитаны на долговременную бесперебойную работу в регионах с умеренным климатом («У» по ГОСТ 15150) по 2-й категории размещения.

Температура окружающей среды:
• от -40° до +40°С для вентиляторов исполнения У (умеренный климат);
