Канальные вентиляторы ВКП-Б

Технические характеристики Канальные вентиляторы ВКП-Б №100-50

Марка вентиля-тора

Напря-жение, В/ частота, Гц

Фазность

Потребля-емая мощ-ность, Вт

Ток, А

Макс. расход воздуха, м3/ч

Частота вращения, об/мин

Макс. темпе-ратура переме-щаемого воздуха, °С

Уровень звукового давления на расст. 3 м, дБ(А)

Класс защиты двига-теля

Ёмкость конден-сатора, мкФ

Тип термо-защиты

Масса, кг

Электри-ческая схема подклю-чения

ВКП-Б 100-50-4D

380 / 50

3

3900

6,1

14400

1330

60

83

IP 54

-

Встраи-ваемое биметал-лическое термореле

102

В

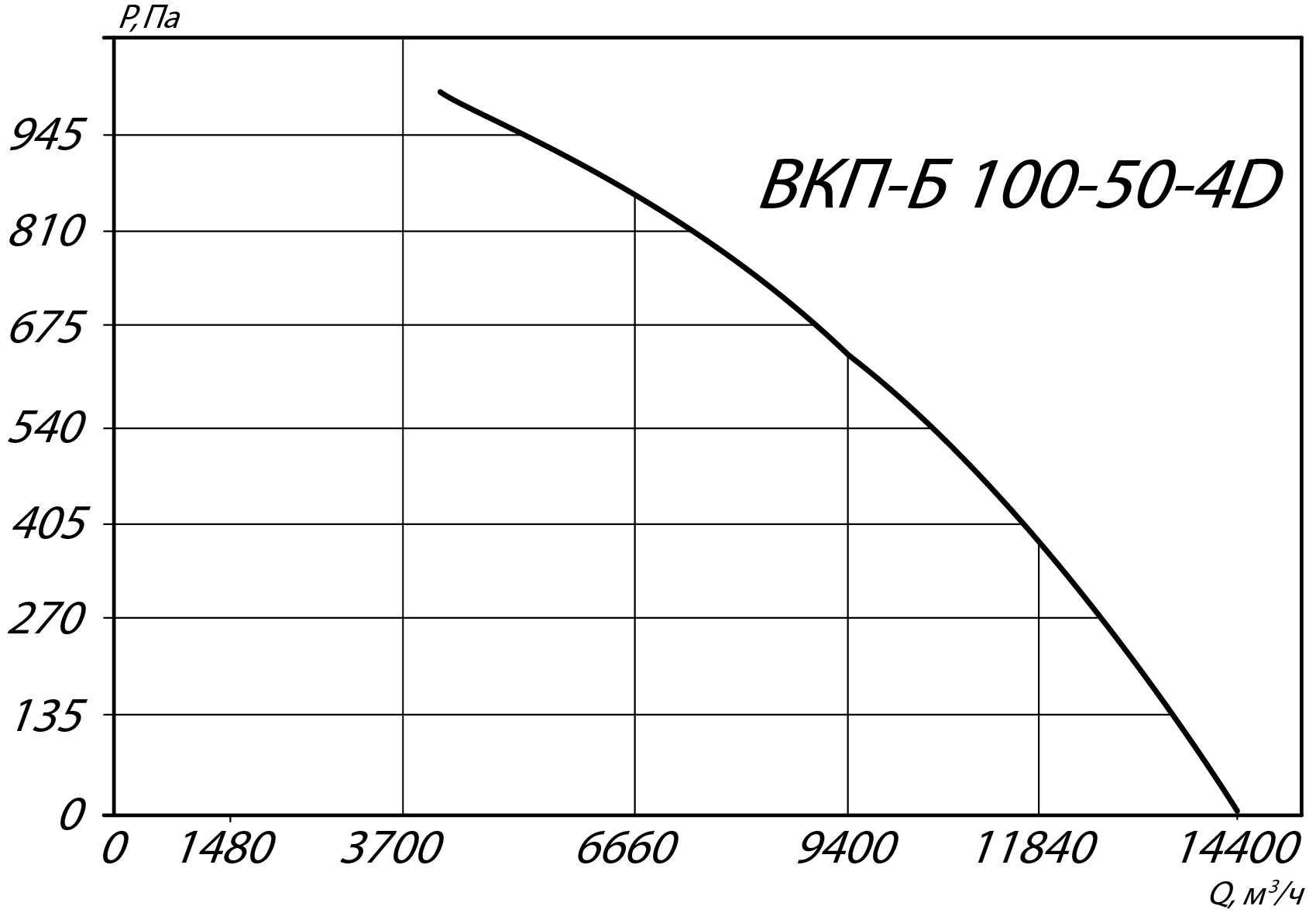

Аэродинамические характеристики канального вентилятора ВКП-Б 100-50

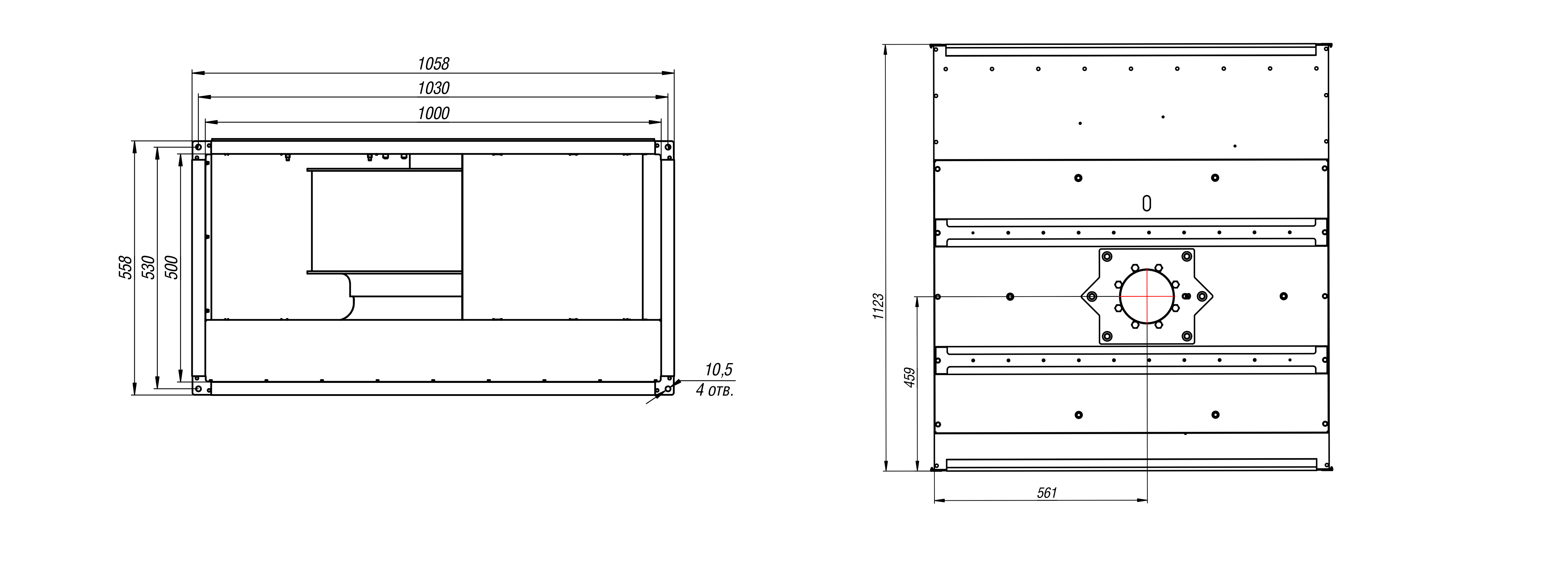

Габаритные и присоединительные размеры канального вентилятора ВКП-Б 100-50

*В данный момент возможна поставка вентиляторов в одном из двух вариантов корпусов.

Акустические характеристики канального вентилятора ВКП-Б 100-50

		Значение Lpi в октавных полосах f, Гц
Марка вентилятора	Частота вращения, об/мин	Общ.	125	250	500	1000	2000	4000	8000
ВКП-Б 100-50-4D	Lwa Канал	85	72	78	78	79	77	72	66
	Lwa к окружению	89	74	80	82	83	83	80	71

Технические характеристики канальных вентиляторов ВКП-Б

Канальные вентиляторы ВКП-Б прямоугольные, одностороннего всасывания из оцинкованной стали предназначены для использования в системах приточно-вытяжной вентиляции производственных, общественных и жилых зданий. Вентиляторы данного типа устанавливаются непосредственно в вентиляционный канал.

Канальные прямоугольные вентиляторы ВКП-Б устанавливаются в:
• Кафе, ресторанах, столовых и магазинах;
• Офисных и торговых центрах;
• Складских и производственных помещениях;
• Административных и жилых зданиях;
• Кинотеатрах и развлекательных центрах;
• Гаражах и автостоянках.

Рабочая среда для вентиляторов прямоугольных ВКП-Б:
• Содержание пыли и твердых частиц не более 0,1 г/м³;
• Отсутствие липких и химически активных веществ;
• Относительная влажность до 80%;
• +60°С – максимальная температура перемещаемого воздуха;

Канальные вентиляторы серии ВКП-Б устанавливаются в разрыв прямоугольных воздуховодов в систему вентиляции, под любым углом. Крепление вентилятора к воздуховоду осуществляется за счет шинорейки.
В заводскую комплектацию вентилятора ВКП-Б входит:
• Оцинкованный корпус;
• Рабочее колесо центробежного типа;
• Двигатель с внешним ротором, одно или трех фазный;
• Монтажный уголок (шина монтажная);
• Технический паспорт вентилятора с отметкой ОТК.

Варианты изготовления канальных вентиляторов:
- Вентилятор канальный прямоугольный ВКП;
- Вентилятор канальный марки ВКП-Б;
- Вентилятор канальный в шумоизолированном корпусе марки ВКП-Ш;
- Вентилятор канальный с вынесенным электродвигателем на корпус марки ВКПН;
- Вентилятор канальный кухонный с вынесенным электродвигателем марки ВКПН-КХ.

Условное обозначение канальных вентиляторов серии ВКП-Б (пример):

Монтаж и подключение вентилятора ВКП-Б*:

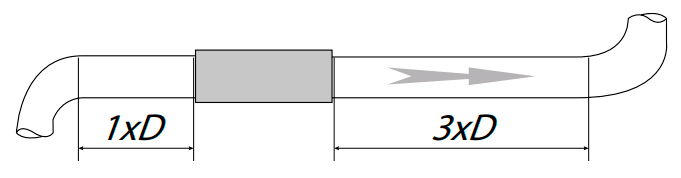

На входе и выходе вентилятора должны быть расположены прямые участки воздуховода. Минимальная длина прямоугольных участков воздуховода, следующая: со стороны всасывания один диаметр воздуховода и три диаметра со стороны нагнетания. На данных секциях не допускается установка шумоглушителей, фильтров, нагревателей и прочих устройств.

⚠ Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

*Более подробная информация о правилах монтажа, пуска, эксплуатации, обслуживания и технических характеристиках радиального вентилятора ВКП-Б отражена в техническом паспорте изделия, который поставляется в комплекте с агрегатом.

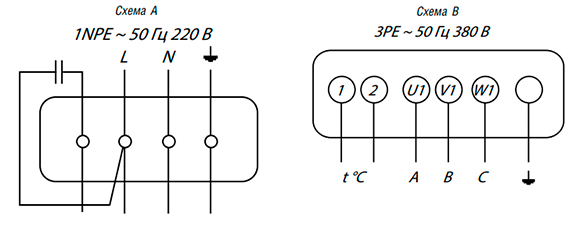

Электрическая схема подключения вентилятора ВКП-Б:

Условия эксплуатации вентилятора ВКП-Б

Вентиляторы канальные прямоугольные серии ВКП предназначены для долговременной бесперебойной работы в условиях У по ГОСТ 15150 по второй категории размещения.

Температура окружающей среды:
• от -40° до +40°С для вентиляторов исполнения У (умеренный климат);
